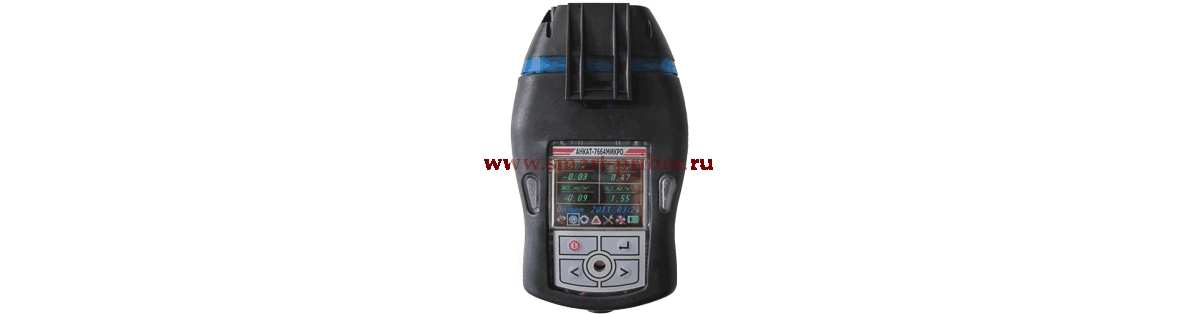

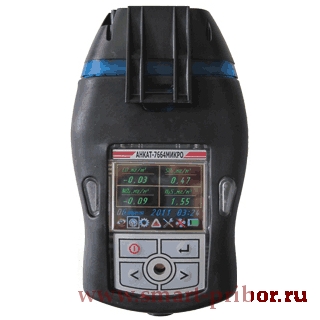

АНКАТ-7664Микро газоанализатор многокомпонентный переносной
Предназначен для одновременного контроля довзрывоопасных концентраций горючих газов (Ех), метана (СН4 ), пропана (С3 Н8 ), суммы углеводородов ( CH) и предельно допустимых концентраций кислорода (О2), окиси углерода (СО), диоксида углерода (СО2 ), сероводорода (H2 S), хлора (Cl2 ), хлористого водорода (HСl), аммиака (NH3), диоксида серы (SО2), диоксида азота (NО2), в различных сочетаниях (от 1 до 4).
- Тип газоанализатора: носимый (индивидуальный).
- Способ забора пробы: диффузионный или принудительный за счет внешнего побудителя расходов или от резиновой груши.
- Маркировка взрывозащиты: 1ExibdIIBT4, 1ExibdIICT4, 1ЕxibIICT4
- Время срабатывания сигнализации: не более 15 с
- Температура окружающей среды: - 40 до + 50 °С
- Степень защиты: IP68
- Виды сигнализации: звуковая, световая, вибросигнал
- Уровень звукового давления: не менее 85 дБ
Область применения:
- службы экологии и охраны труда предприятий связанных с выделением в атмосферу токсичных газов;
- переработка и транспортировка нефти и газа;
- ТЭК;
- цистерны, трюмы и другие помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья или опасность взрыва.
Соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов».
Все исполнения газоанализатора АНКАТ-7664Микро.

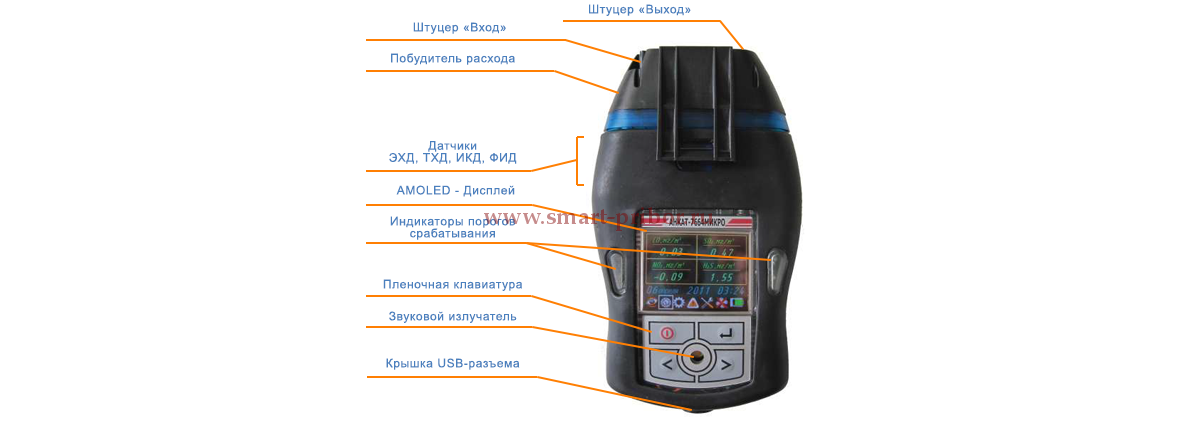

Газоанализатор обеспечивает одновременную цифровую индикацию концентрации всех измеряемых компонентов на встроенном ЖКИ дисплее с подсветкой, а также раздельную световую сигнализацию на каждый измеряемый компонент и единую звуковую сигнализацию при превышении порогов. Корректировка показаний и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой дисплей.
Питание прибора осуществляется от аккумуляторного блока, при разряде которого на индикатор выводится соответствующее предупреждение, сопровождающееся звуковым сигналом. В газоанализаторах предусмотрена функция расчета средневзвешенного значения за 8 часов работы.
При измерении концентрации О2 "порог 2" может быть установлен как на превышение, так и на понижение (выбирается потребителем).
Измерительный канал |
Измеряемые компоненты |
---|---|
Инфокрасный датчик (ИКД) |
ΣСН, СО2, С3Н8, СН4 |
Электрохимический датчик (ЭХД) |
О2, CO, H2S, NО2, SО2, Cl2, HCl, NH3 |
Фотоионизационный датчик (ФИД) |
массовые концентрации углеводородов, в том числе нефти и |
Термохимический датчик (ТХД) |
Ех |
Достоинства газоанализатора АНКАТ-7664Микро:
- соответствует отраслевому регламенту ОАО «АК «Транснефть»: «Контроль воздушной среды на объектах магистральных нефтепроводов и нефтепродуктопроводов»;
- возможность одновременного контроля от одного до четырёх газов;
- цветной дисплей AMOLED;
- наличие модификаций с оптическим каналом измерения;
- время работы без калибровки 6 месяцев;
- хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
- установка чувствительных элементов на разъёмах;
- съёмный побудитель расхода;
- взрывобезопасное исполнение;
- подсчёт средневзвешенного значения концентрации по каждому каналу измерения;
- широкий температурный диапазон;
- mini USB выход;
- зарядка через mini USB порт;
- наличие звуковой и световой сигнализации;
- малые масса и габариты;
- надёжная защита от влаги и пыли;
- одобрен РМРС и РРР.
- большой срок службы сенсоров (в нормальных условиях):
- электрохимический датчик (ЭХД), термохимический датчик (ТХД) – не менее 3 лет;
- инфокрасный датчик (ИКД) – не менее 10 лет;
- фотоионизационный датчик (ФИД) – не менее 2 лет.
- невысокая стоимость эксплуатации и простота обслуживания
Основные технические характеристики
Измеряемый компонент |
Диапазон измерения (диапазон показания) |
Участок диапазона измерения, в котором нормируется абсолютная погрешность и вариация показаний |
Пределы допускаемой основной абсолютной погрешности измерения |
Значение порогов сигнализации (диапазон регулировки порогов сигнализации) |
|
Порог 1 |
Порог 2 |
||||
Ех |
(0 - 50) % НКПР (0 - 99 % НКПР) |
во всём диапазоне |
± 5 % НКПР |
7 % НКПР (0 - 50 % НКПР) |
12 % НКПР (0 - 50 % НКПР) |
СН4 |
(0 - 99) % НКПР (0 - 99 % НКПР) |
во всём диапазоне |
± 5 % НКПР |
0,3 % об. доли (0 - 4,4 % об. доли) |
0,53 % об. доли (0 - 4,4 % об. доли) |
(0 - 4,4) % об. доли (0 - 4,4 % об. доли) |
± 0,22 % об. доли |
||||
С3Н8 |
(0 - 0,85) % об. доли (0 - 1,7 % об. доли) |
во всём диапазоне |
± 0,05 % об. доли |
0,14 % об. доли (0 - 1 % об. доли) |
0,24 % об. доли (0 - 1 % об. доли) |
(0 - 50) % НКПР (0 - 99 % НКПР) |
± 5 % НКПР |
||||
ΣСН |
(0 - 99) % НКПР (0 - 99 % НКПР) |
во всём диапазоне |
± 5 % НКПР |
7 % НКПР (0 - 99 % НКПР) |
12 % НКПР (0 - 99 % НКПР) |
О2 |
(0 - 30) % об. доли (0 - 45 % об. доли) |
во всём диапазоне |
± 0,9 % об. доли |
23 % об. доли (0 - 30 % об. доли) |
19 % об. доли (0 - 30 % об. доли) |
CO (мг/м3) |
(0 - 50) (0 - 99) |
0 - 20 |
± 5 |
20 (0 - 50) |
40 (0 - 50) |
20 - 50 |
± (5 + 0,25(СВХ - 20)) |
||||
(0 - 200) (0 - 300) |
0 - 20 |
± 5 |
20 (0 - 200) |
50 (0 - 200) |
|
20 - 200 |
± (5 + 0,25(СВХ - 20)) |
||||
СО2 |
(0 - 2) % об. доли (0 - 5 % об. доли) |
во всём диапазоне |
± 5 % (приведенной погрешности) |
0,5 % об. доли (во всём диапазоне измерения) |
1 % об. доли (во всём диапазоне измерения) |
(0 - 5) % об. доли (0 - 7 % об. доли) |
|||||
(0 - 10) % об. доли (0 - 20 % об. доли) |
|||||
SO2 (мг/м3) |
(0 - 20) (0 - 40) |
0 - 10 |
± 2,5 |
10 (0 - 20) |
20 (0 - 20) |
10 - 20 |
± (2,5 + 0,25(СВХ - 10)) |
||||
H2S (мг/м3) |
(0 - 20) (0 - 50) |
0 - 3 |
± 0,7 |
3 (0 - 20) |
10 (0 - 20) |
3 - 20 |
± (0,7 + 0,25(СВХ - 3)) |
||||
(0 - 40) (0 - 99) |
0 - 10 |
± 2,5 |
10 (0 - 40) |
25 (0 - 40) |
|
10 - 40 |
± (2,5 + 0,25(СВХ - 10)) |
||||
NO2 (мг/м3) |
(0 - 10) (0 - 20) |
0 - 2 |
± 0,5 |
2 (0 - 10) |
10 (0 - 10) |
2 - 10 |
± (0,5 + 0,25(СВХ - 2)) |
||||
NH3 (мг/м3) |
(0 - 150) (0 - 250) |
0 - 20 |
± 5 |
20 (0 - 150) |
60 (0 - 150) |
20 - 150 |
± 25 % |
||||
Cl2 (мг/м3) |
(0,3 - 25) (0 - 50) |
0,3 - 1 |
± 0,25 |
1 (0,3 - 25) |
5 (0,3 - 25) |
1 - 25 |
± (0,25 + 0,25(СВХ - 1)) |
||||
HCl (мг/м3) |
5 - 30 |
5 - 30 |
± 25 % |
5 |
25 |
углеводороды нефти с помощью ФИД (мг/м3) |
0 - 3500 |
во всём диапазоне |
зависит от определяемого компонента |
300 |
1610 |
Дополнительные технические характеристики
Характеристики |
Значения |
Примечание |
---|---|---|
Время срабатывания сигнализации, с, не более |
15 |
|
Температура окружающей среды, °С |
-40 ÷ +50 |
|
Степень защиты |
IP68 |
|
Виды сигнализации |
звуковая, световая, вибросигнал |
|
Уровень звукового давления, дБ, не менее |
85 |
|
Маркировка взрывозащиты |
|
|
|
«1ЕxibdIICT4 Х» |
АНКАТ-7664Микро, -01, -03, -04, -05, -17, -18-20, -21, -22, -39, -40, -41 |
|
«1ЕxibIICT4 Х» |
АНКАТ-7664Микро-02, -06, -07, -08, -09-23, -24, -25, -36, -37, -38 |
|
«1ЕxibdIIВT4 Х» |
АНКАТ-7664Микро-10, -16-26,-35, -42, -43, -44 |
Время непрерывной работы при температуре окружающего воздуха (20 ± 5) °С, ч, не менее |
|
|
|
24 |
АНКАТ-7664Микро-06, …, -09 -23...-25 |
|
16 |
АНКАТ-7664Микро-20...-22, -26…-29, -36…-38 |
|
6 |
АНКАТ-7664Микро-11 |
|
10 |
для остальных газоанализаторов (с одним из каналов Ех, СН4, ΣСН, С3Н8) |
Габаритные размеры, мм, не более |
145х50х110 |
|
Масса, кг, не более |
0,5 |
|
Стандартная комплектация:
- Газоанализатор АНКАТ-7664Микро.
- Комплект ЗИП.
- Комплект эксплуатационных документов.
По дополнительному заказу:
- Для периодической поверки, корректировки показаний по ПГС:
- вентиль точной регулировки (ИБЯЛ.306577.002), генератор ГДП-102 (ИБЯЛ.413142.002), источник микропотока H2S
- «ИМ03-М-А2» (ИБЯЛ.418319.013-03), источник микропотока SO2 «ИМ05-М-А2» (ИБЯЛ.418319.013-05), источник
- микропотока NO2 «ИМ01-O-Г2» (ИБЯЛ.418319.013-01), источник микропотока Cl2 «ИМ09-М-А2» (ИБЯЛ.418319.013-09),
- (баллоны с ГСО-ПГС), трубка ПВХ 4х1,5.
- Для корректировки показаний по ПГС: индикатор расхода (ИБЯЛ.418622.003-05).
- Для периодической поверки, корректировки показаний по ПГС измерительных каналов NO2, H2S, SO2, Сl2 и HCl: трубка Ф-4Д 4х1,0.
- Для обеспечения принудительного отбора пробы во время эксплуатации: мех резиновый (ИБЯЛ.302646.001), побудитель расхода (ИБЯЛ.418315.048).
- Для обеспечение отбора пробы из труднодоступных мест: пробозаборник (ИБЯЛ.418311.033).
- Для обеспечение отбора пробы из колодцев, а также других мест, где возможно присутствие воды: пробозаборник (ИБЯЛ.418311.050).
- Сервисная программа для ПЭВМ: диск CD-R (с программным обеспечением) ИБЯЛ.431212.009.
- Для заряда батареи аккумуляторной: устройство зарядное в упаковке ИБЯЛ.4139525.012.
- Замена датчиков, отработавших свой ресурс: датчики согласно таблице
