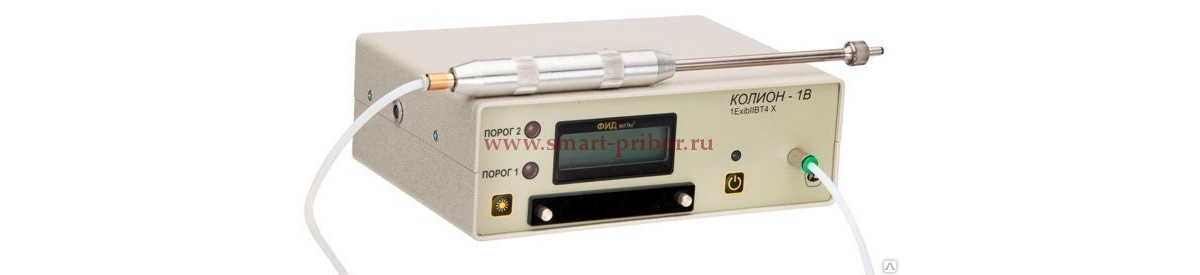

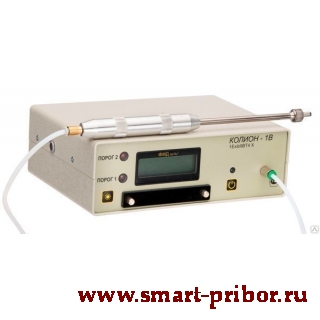

КОЛИОН-1В-22
Предназначен для измерения содержания в воздухе рабочей зоны паров углеводородов нефти и нефтепродуктов, органических растворителей, спиртов , альдегидов (кроме формальдегида), три- и тетрахлорэтилена, аммиака и других компонентов, а также селективного измерения оксида углерода (СО).
- Принцип измерения: фотоионизационный, термокаталитический.
- Отбор пробы: принудительный.
- Степень защиты от пыли и влаги газоанализатора: IP40.
- Степень защиты от пыли и влаги газоанализатора в защитной оболочке: IP67.
В газоанализаторах установлены три детектора: фотоионизационный (ФИД), термокаталитический (ТКД) и электрохимический (ЭХД СО). Газоанализаторы выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExibdIIBT4 Х.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций в мг/м3 (ФИД, СО) и %об. или % НКПР (ТКД) представляются в цифровом виде на двухстрочном жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, изготовленный из фторопластовой трубки, металлический наконечник, удлинитель пробоотборника,изготовленный из фторопластовой трубки длиной до 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м. В приборе имеется звуковая и световая сигнализация о превышении измеряемыми концентрациями установленных порогов.
Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой.
Градуировка ФИД
ФИД градуируется по одному компоненту (смеси компонентов) – аммиаку, бензину, бензолу, толуолу или другим по согласованию с предприятием изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям газоанализатора с помощью пересчетных коэффициентов, которые определяются экспериментально с использованием соответствующих ПГС. Значения пересчетных коэффициентов приведены в Руководстве по эксплуатации.
Наименование |
Значение |
||
Диапазон измерения, мг/м3 ФИД ТКД (метан, др. углеводороды) ЭХД СО |
0 - 2000 (0 - 500 при градуировке по пропану) 0 - 50 % НКПР 0 – 300 |
||
Основная погрешность, % приведенная относительная |
ФИД |
ТКД |
ЭХД СО |
±20 0 - 10 мг/м3 10 -2000 мг/м3 |
±10 0 - 50 % НКПР
|
±20 0 -20 мг/м3 20 - 300 мг/м3 |
|
Сигнализация |
Световая и звуковая |
||
Габаритные размеры, мм |
65 х 205 х 180 |
||
Масса, кг |
1,5 |
||
Питание |
NiMH аккумуляторы |
||
Время работы от аккумуляторов, ч |
Не менее 8 |
||
Длина пробоотборной трубки, м |
От 1 до 10 по отдельному заказу |
||
Рабочие условия эксплуатации: температура, °С относительная влажность,% |
От минус 30* до 45 От 30 до 90 (неконденсируемая) |
||
Маркировка взрывозащиты |
1ExibdIIBT4 Х |
||
Межповерочный интервал, мес |
12 |
||
Гарантийный срок, мес |
18 |
* при температурах от минус 30 до минус 55 °С используется теплогенератор.
Стандартный комплект поставки
1. Блок измерительный (БИ) - 1 шт.
2. Пробоотборник - 1 шт.
3. Трубка соединительная - 1 шт.
4. Фильтр противопылевой - 2 шт.
5. Зарядное устройство - 1 шт.
6. Сумка-укладка - 1 шт.
7. Фильтр-поглотитель - 1 шт.
8. Заглушка - 1 шт.
9. Втулка силиконовая - 1 шт.
10. Наклейка КОНТРОЛЬ ДОСТУПА - 10 шт.
11. Паспорт - 1 шт.
12. Руководство по эксплуатации - 1 шт.
13. Методика поверки - 1 шт.
Поставляется по отдельному заказу
- Ротаметр.
- Удлинитель пробоотборника.
- Устройство для защиты детектора.
