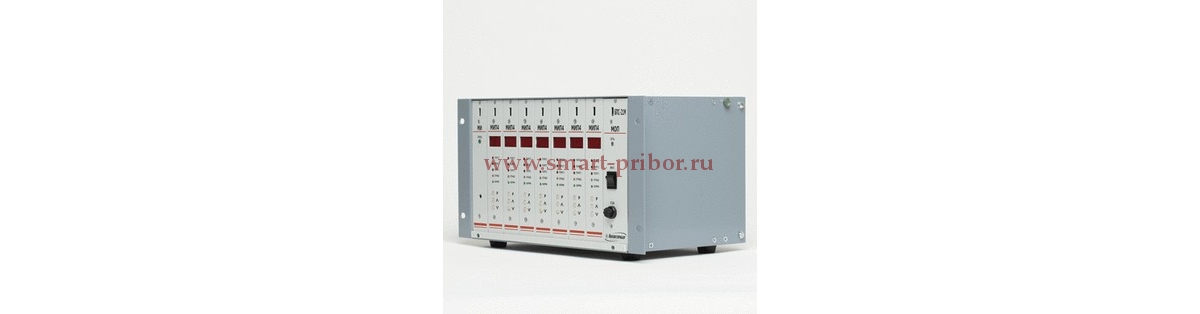

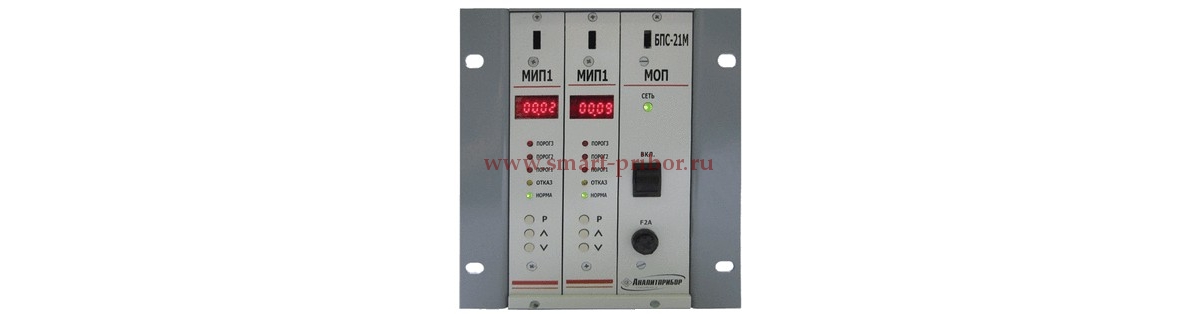

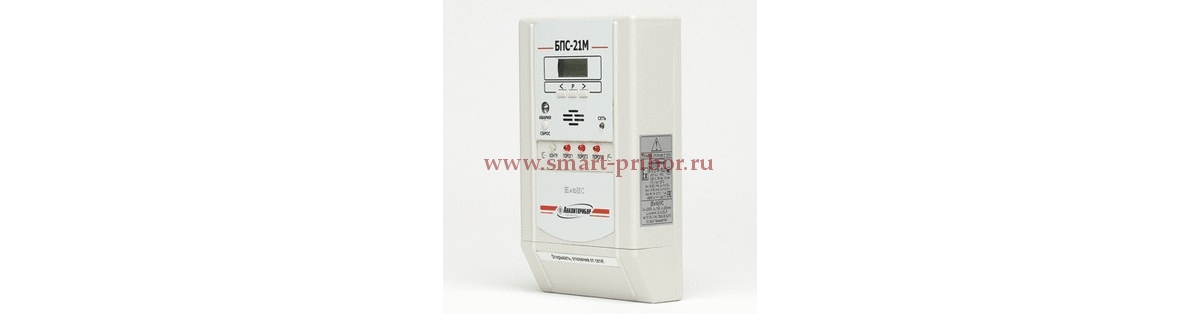

БПС-21М блок питания и сигнализации

Предназначен для применения на промышленных объектах для непрерывного сбора информации с датчиков-газоанализаторов с унифицированным выходным сигналом 4-20мА.

Блок осуществляет питание датчиков и обработку информации, выдает световую и звуковую сигнализацию в случае превышения или уменьшения установленных уровней сигнала.

Область применения:

  • обнаружение довзрывоопасных концентраций горючих газов и паров;
  • контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.

Блоки являются стационарными автоматическими приборами.

Предназначен для применения на промышленных объектах для непрерывного сбора информации с датчиков-газоанализаторов с унифицированным выходным сигналом 4-20мА.

Блок осуществляет питание датчиков и обработку информации, выдает световую и звуковую сигнализацию в случае превышения или уменьшения установленных уровней сигнала.

Область применения:

  • обнаружение довзрывоопасных концентраций горючих газов и паров;
  • контроль содержания вредных веществ и кислорода в воздухе рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств.

Блоки являются стационарными автоматическими приборами.

Характеристика Значение Примечание

Напряжение питания, В

220



Потребляемая мощность, ВА, не более

от 30 до 90

в зависимости от числа каналов

Выходное напряжение, В

16(ток ограничения 200 мА)
24±0,5 (ток ограничения 350 мА)

гальванически связанное (искробезопасное)
гальванически развязанное

Выходные сигналы:
токовый сигнал, мА
цифровой

4 – 20
RS 485

см. доп. характеристики
протокол MODBUSRTU

Температура окружающей среды, °С

1 – 50



БПС-21М имеет 1, 2, 4, 7, 8, 11, 12 каналов контроля и три порога сигнализации.

Дополнительные технические характеристики


Наименование Количество
токовых
выходов
Наличие интерфейса
RS485
Количество
Релейных
 выходов
Наличие
звуковой
сигнализации
Напряжение
питания, В

БПС-21М-1ВБ

-

-

4

+

16

БПС-21М-1ВБТ

1

-

4

+

16

БПС-21М-1ВЦТ

1

+

4

+

16

БПС-21М-12ВЦ

12

-

49

-

16

БПС-21М-12ВБ

12

-

49

-

16

БПС-21М-11ВЦ

11

+

45

+

16

БПС-21М-11ВБ

11

+

45

+

16

БПС-21М-8ВЦ

8

-

33

-

16

БПС-21М-8ВБ

8

-

33

-

16

БПС-21М-7ВЦ

7

+

29

+

16

БПС-21М-7ВБ

7

+

29

+

16

БПС-21М-4ВЦ

4

-

17

-

16

БПС-21М-4ВБ

4

-

17

-

16

БПС-21М-2ВЦ

2

-

9

-

16

БПС-21М-2ВБ

2

-

9

-

16

БПС-21М-12Ц

12

-

49

-

24

БПС-21М-12Б

12

-

49

-

24

БПС-21М-11Ц

11

+

45

+

24

БПС-21М-11Б

11

+

45

+

24

БПС-21М-8Ц

8

-

33

-

24

БПС-21М-8Б

8

-

33

-

24

БПС-21М-7Ц

7

+

29

+

24

БПС-21М-7Б

7

+

29

+

24

БПС-21М-4Ц

4

-

17

-

24

БПС-21М-4Б

4

-

17

-

24

БПС-21М-2Ц

2

-

9

-

24

БПС-21М-2Б

2

-

9

-

24

Примечание: в наименовании БПС-21М

  • В – для работы с датчиками с искробезопасной цепью
  • Б – без индикации
  • Ц – цифровая индикация
  • Т – токовый выход

1. Блок БПС-21М.

2. Комплект ЗИП.

3. Документация.
