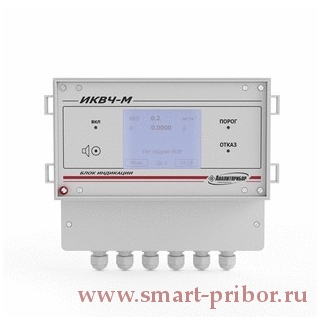

ИКВЧ-М оптический измеритель концентрации пыли по методу измерения светопропускания

Предназначен для автоматического непрерывного измерения массовой концентрации пыли (МКП), а также оптической плотности газовых сред.

Области применения: экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб предприятий:

  • Теплоэнергетики (электростанции и котельные);
  • Металлургической  отрасли  (при производстве алюминия и стали; плавильных и литейных цехов);
  • По производству строительных материалов (цементные заводы);
  • Химической отрасли (при производстве  минеральных удобрений, картона и целлюлозы).

Принцип действия: регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

Предназначен для автоматического непрерывного измерения массовой концентрации пыли (МКП), а также оптической плотности газовых сред.

Области применения: экологический и технологический контроль воздуха в отходящих газах газоходов и дымовых труб предприятий:

  • Теплоэнергетики (электростанции и котельные);
  • Металлургической  отрасли  (при производстве алюминия и стали; плавильных и литейных цехов);
  • По производству строительных материалов (цементные заводы);
  • Химической отрасли (при производстве  минеральных удобрений, картона и целлюлозы).

Принцип действия: регистрация оптических параметров пылегазовой среды методом измерения оптической плотности (D) (ИКВЧ-М-Д, ИКВЧ-М-ДЗ) или коэффициента светорассеяния (ИКВЧ-М-Н) и вычисление соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

Диапазоны измерений и состав измерителя ИКВЧ-М

Условное
наименование
Диапазон
измерений
массовой
концентрации
пыли, мг/м3

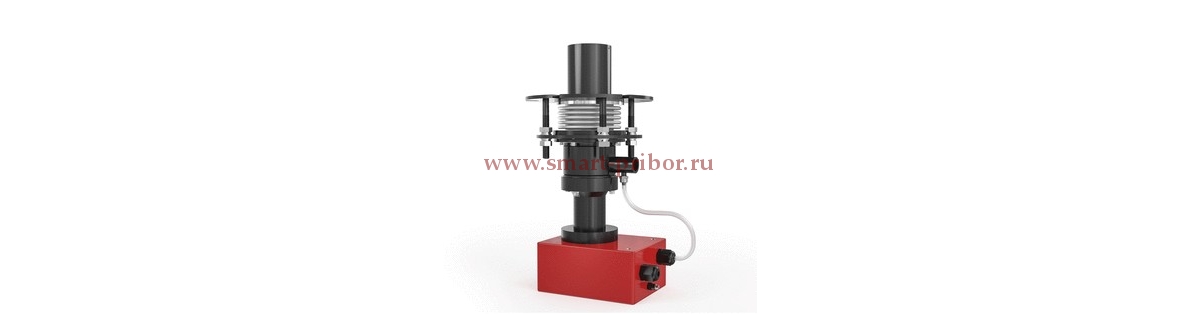

Моноблок
оптического
канала

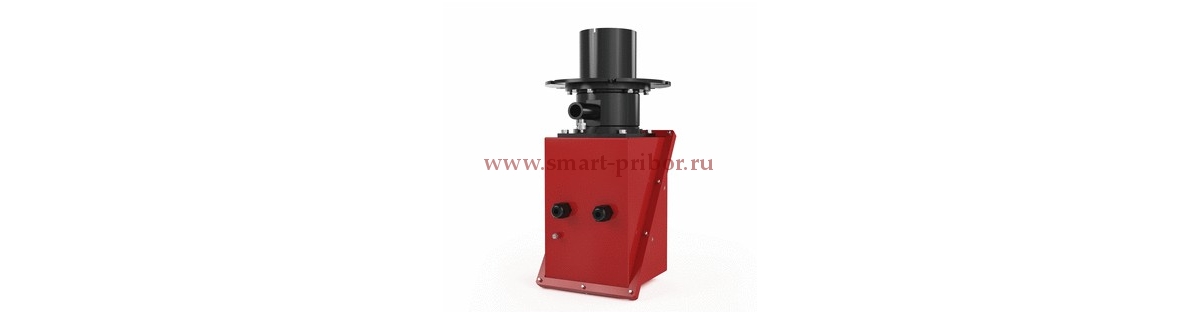

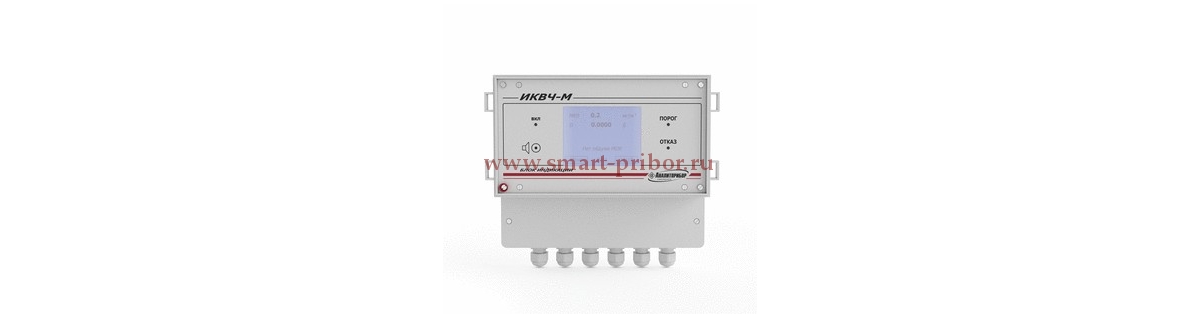

Рефлектор Зонд* Блок
индикации

ИКВЧ-М-Д

от 0 до 100

от 100 до 3000

+

+

-

+

ИКВЧ-М-ДЗ

от  0 до 200

от 200 до 10000

+

-

+

+

ИКВЧ-М-Н

от 0 до 50

от 50 до 200

+

-

-

+

* - длина погружной части зонда выбирается потребителем при заказе (500 -1250 мм)

Основные технические характеристики

Характеристики

Значения

Примечание

Степень защиты блоков
измерителей по ГОСТ 14254-96
МОК IP 65
БИ IP 20
диапазон температуры окр. среды:
для МОК, рефлектора
от - 40 до + 60 0С;
для БИ от  + 1 до + 50 0С
Диапазон температуры
анализируемой среды в газоходе (дымовой трубе)
для ИКВЧ-М-Д,ИКВЧ-М-Н
от - 40 до + 600 0С
для ИКВЧ-М-ДЗ
от - 40 до + 300 0С
диапазон скоростей газового
потока в газоходе
(дымовой трубе) от 0 до 40 м/с
Содержание пыли в воздухе,
предназначенном для обдува оптических поверхностей измерителя
1 мг/м3



Стандартный аналоговый сигнал, мА

4-20



Стандартный цифровой выход

RS 485, Ethernet

MODBUS RTU

Интервал времени работы измерителей без корректировки показаний

12 месяцев



1. Излучатель.
2. Набор для монтажа МОК на трубе газохода.
3. Эксплуатационная документация.

Дополнительно заказывают

1. Набор мер оптических для проведения корректировки показаний измерителя по шкале D:

  • ИБЯЛ.203561.012 для ИКВЧ-М-Д;
  • ИБЯЛ.203561.013 для ИКВЧ-М-ДЗ;
  • ИБЯЛ.203561.014 для ИКВЧ-М-Н

2. Стенд для настройки и проверки оптических параметров ИБЯЛ.418419.018, плату питания ИБЯЛ.687243.658, входит в БИ;
3. Модуль излучателя ИБЯЛ.687241.117, входит в датчик оптический МОК;
4. Модуль цифрового фотоприемника ИБЯЛ.687241.116, входит в датчик оптический МОК.
