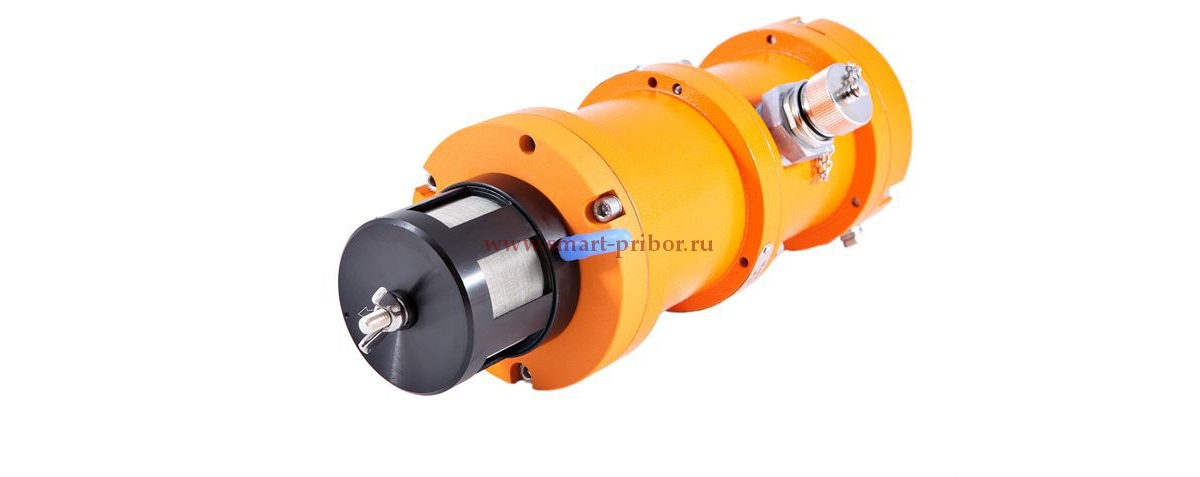

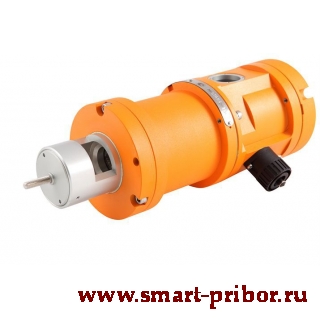

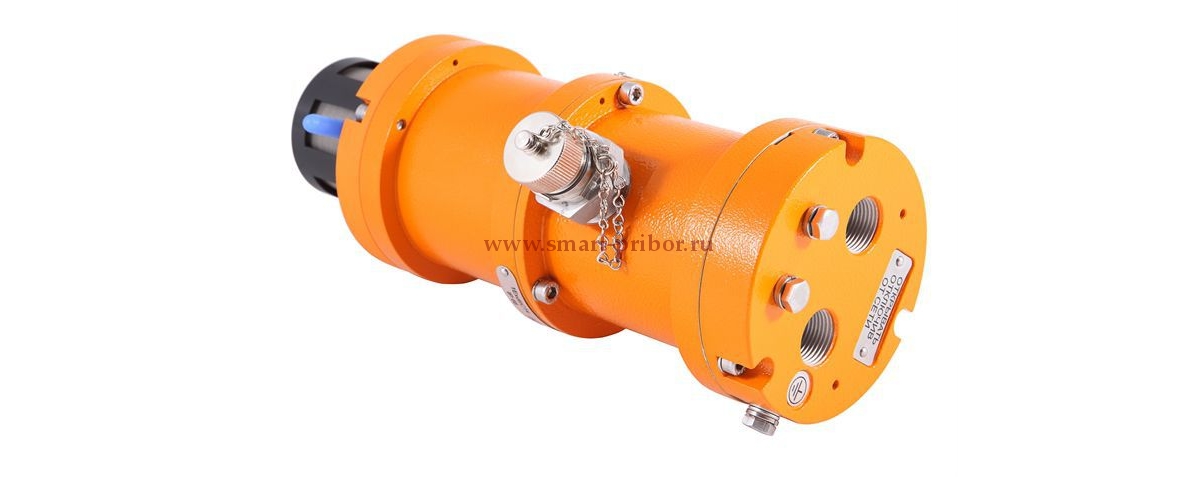

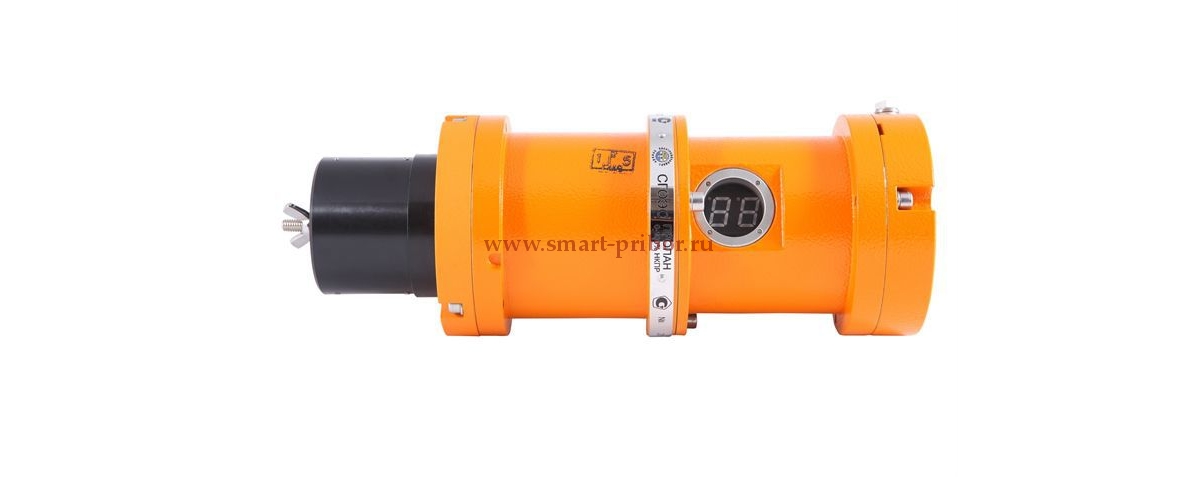

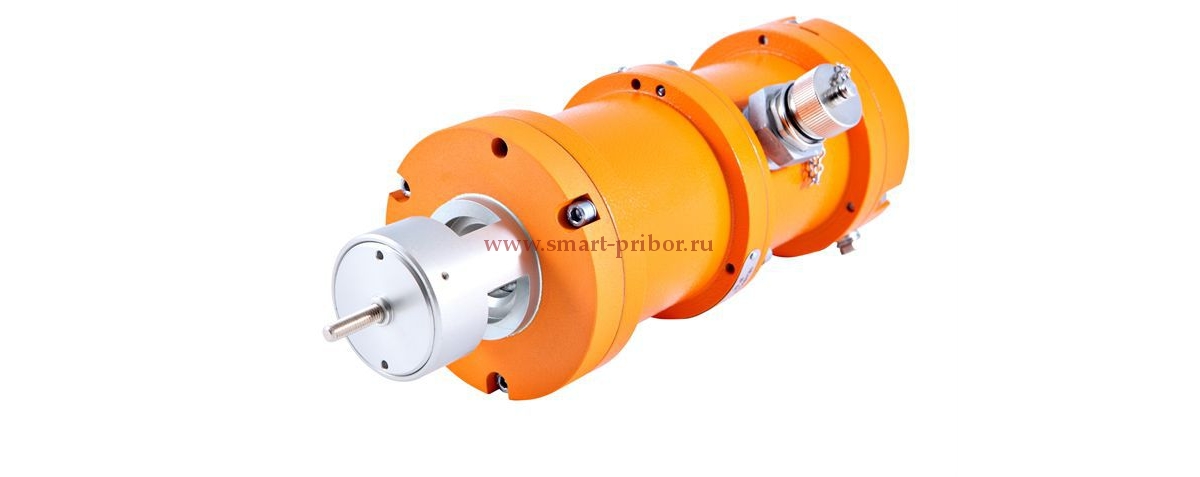

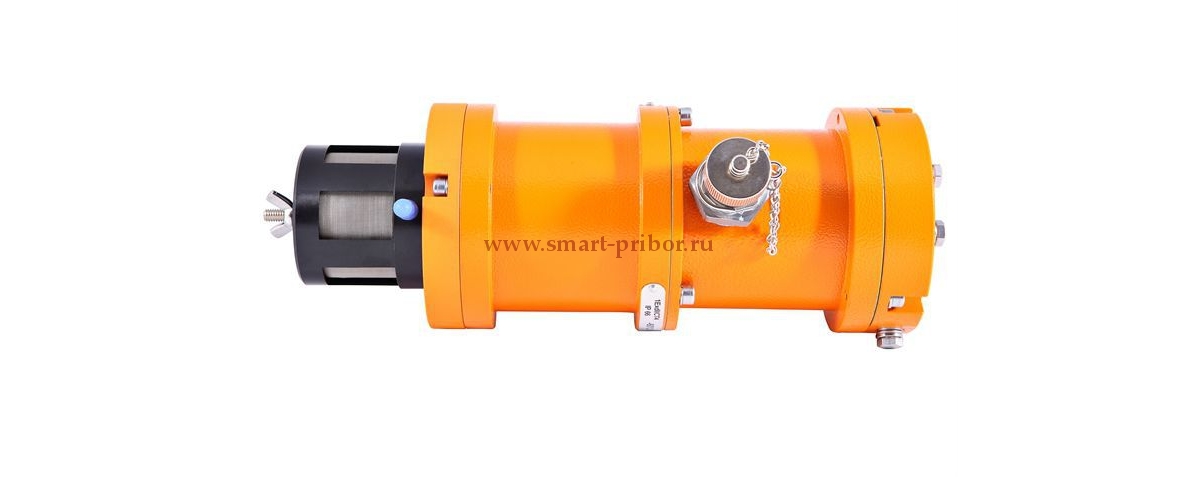

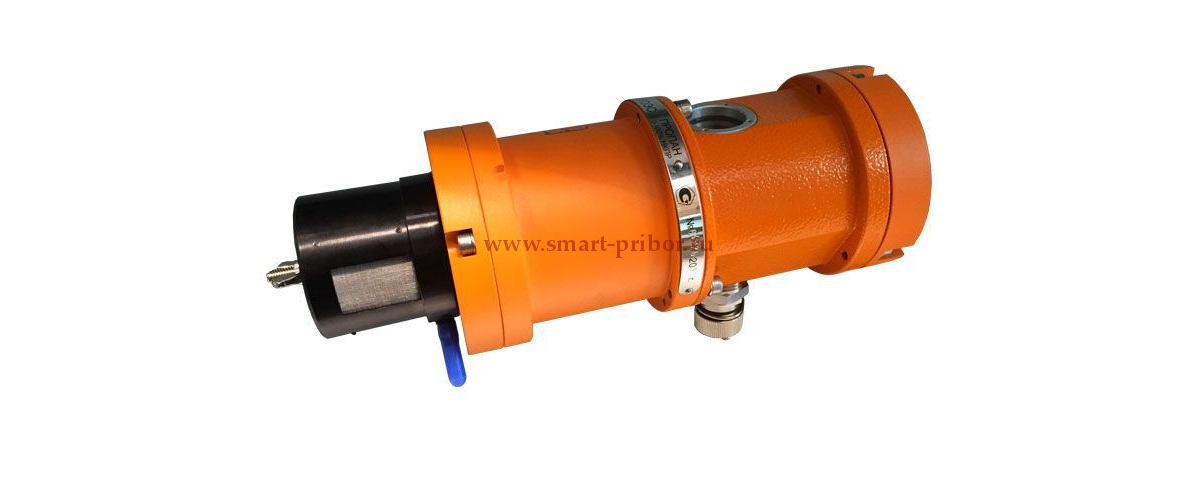

Датчик контроля загазованности горючих газов СГОЭС М
Предназначен для измерения довзрывоопасных концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, циклогексана, гептана, этана, этилена, пропилена, паров ацетона, бензола, этил бензола, толуола, ксилола, метилтретбутилового эфира, этилового, метилового или изопропилового спиртов в смеси с азотом или воздухом, а также для контроля загазованности рабочей зоны парами реальных промышленно-используемых продуктов нефтепереработки (бензин, керосин, дизельное топливо, уайт-спирит и т.п.).
Газоанализаторы СГОЭС М выпускаются во взрывозащищенном исполнении и сертифицированы для работы во взрывоопасных средах.
СГОЭС М применяются в составе автоматизированных систем сигнализации или в качестве автономных газоанализаторов горючих газов и паров.
- Степень защиты корпуса: IP66.
- Нефтяные платформы
- Подземные выработки шахт, рудников и их наземные строения, опасные по рудничному газу и/или горючей пыли
- Танкеры по перевозке нефти‚ грузовые корабли и суда
- Предприятия по производству хранению сжиженного природного газа / сжиженного нефтяного газа
- Компрессорные станции
- Нефтехимические и тепловые электростанции
- Газовые турбины
- Нефте- и газопроводы
- Транспортные предприятия (аэропорты и метро)
- Нефтяные и газовые бойлеры и печи
- Насосные станции магистральных газо- и нефтепроводов‚ резервуарные парки
Наименование | Значение |
---|---|
Модель | СГОЭС М (модификация СГОЭС М-2) |
Материал корпуса | алюминий |
Маркировка взрывозащиты |
1 Exd IIC T4 1Ex[ib] IIC T4 PB Exd [ib] |
Степень защиты корпуса от внешних воздействий по ГОСТ 14254-96 |
IP 66 |
Габаритные размеры СГОЭС М (с учетом защитного кожуха)‚ мм‚ не более | 370 × 190 × 120. |
Масса СГОЭС М с кронштейном‚ не более‚ кг | 6‚5 |
Встроенные разъемы для подключения кабельных вводов | М20 |
Диапазон температур окружающей среды | СГОЭС М СГОЭС М-2 от -60 до +85 °C от -60 до +90 °C |
Относительная влажность | до 100% (без конденсации) |
Напряжение электропитания | Номинальное 24 В пост. тока; Диапазон 18 …32 В пост. тока; |
Потребляемая мощность СГОЭС М Вт‚ не более | 5‚5 Вт‚ |
Выходные сигналы |
- HART выход;
- цифровой сигнал в стандарте RS-485 с интерфейсом Modbus RTU; - срабатывание контактов реле «Превышение порога загазованности» и «Неисправность». |
Время прогрева газоанализаторов |
Не более 10 мин. до выхода в режим измерений |
Пределы допускаемой вариации показаний выходных сигналов СГОЭС М | не более 0‚2 в долях от пределов допускаемой основной погрешности |
Изменение выходных аналогового и цифрового сигналов СГОЭС М‚ СГОЭС М-2 за регламентированный интервал времени 24 ч | не более 0‚5 в долях от пределов допускаемой основной погрешности; |
Среднее время установления выходных аналогового и цифрового сигналов СГОЭС1‚ СГОЭС--2 по уровню | T0‚9 – 20 с.; T0‚5 – 10 с |
Диапазон показаний (преобразований) | 0 ÷ 100 % НКПР |
Сейсмостойкость СГОЭС М‚ СГОЭС М-2 | при воздействии землетрясений интенсивностью 9 баллов по MSK 64 при уровне установки над нулевой отметкой до 10 м по ГОСТ 30546.1-98. |
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °C в диапазоне от минус 60 до 85 °C | не более 0‚5 в долях от пределов допускаемой основной погрешности; |
Гарантия | 2 года |
Средний срок службы | 15 лет |
Средняя наработка на отказ То | не менее 35 000 ч. |
1. Газоанализатор СГОЭС – 1 шт.
2. Руководство по эксплуатации ЖСКФ.413311.002 РЭ – не менее 1 экз. на партию.
3. Паспорт ЖСКФ.413311.002 ПС.
4. Методика поверки МП 242-ХХХХ-20ХХ – 1 экз.
5. Комплект принадлежностей.
Магнитный браслет, защитный козырек и блок индикации (HART-выход) в базовый комплект поставки не входят и поставляются по отдельному заказу. Модуль видеонаблю- дения МВЭС поставляется по ЖСКФ.425248.200.
