ЭГС газоанализатор стационарный
Предназначен для измерений объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид азота, диоксид серы, хлор, аммиак) в воздухе рабочей зоны.
Допускается заказывать поставку дополнительных датчиков после первичной поставки ЭГС потребителю.
Область применения: обеспечение требований промышленной безопасности, контроль воздуха рабочей зоны.
Газоанализатор ЭГС является стационарным многоканальным прибором непрерывного действия.

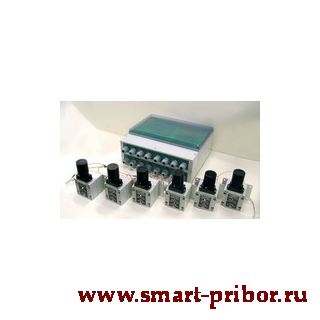

Газоанализатор состоит из блока управления стандартных или уменьшенных габаритов, и выносных датчиков (расстояние до 1200 м): оптических ЭГОС-И, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И и коробок распределительных.
В состав газоанализатора входят датчики в количестве:
- от 1 до 16 – при использовании блоков управления стандартных размеров;
- от 1 до 2 – при использовании блока управления уменьшенных габаритов.
Связь между блоком управления и датчиками осуществляется посредством цифрового интерфейса RS-485.
Блок управления осуществляет питание датчиков, обработку и вывод информации на дисплей, выработку управляющих сигналов (сухие контакты реле) для внешних исполнительных устройств.
Блок управления может быть подключен с аппаратурой внешнего уровня посредством канала связи RS-485 (Моdbus RTU, 19200 бод, длина линии связи до 1200 м).
На выводятся: номер датчика, вид газа, текущая концентрация газа в мг/м3, % НКПР или %, об., световая и звуковая индикация превышения пороговых уровней.
Датчики газоанализатора имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р 51330.10, маркировку взрывозащиты:
- ЭГОС-И – 1ExibIIBT6;
- ЭГТС-И – 1ExibdIIBT6;
- ЭГЭС-И – 1ExibIICT6.
Блок управления имеет маркировку взрывозащиты [Exib]IIC, коробка распределительная – 1ExibIICT6.
По защищенности от влияния пыли и воды датчики и коробки распределительные соответствуют степени защиты IP54, блок управления – IP44 по ГОСТ 14254.
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДИАПАЗОНЫ ИЗМЕРЕНИЙ И ПРЕДЕЛЫ ДОПУСКАЕМОЙ ПОГРЕШНОСТИ ГАЗОАНАЛИЗАТОРА
| Датчик | Определяемый компонент | Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности | ||
| Объемная доля | Массовая коцентрация, мг/м3 |
Абсолютной | Относительной | ||
| ЭГОС-И-СН4 | Метан СН4 | (0…5)% | – | ±(0,1+0,04ּСвх)% | – |
| ЭГОС-И-С3Н8 | Пропан С3Н8 | (0…2)% | – | ±(0,05+0,04ּСвх)% | – |
| ЭГОС-И-С2Н5ОН | Этанол С2Н5ОН | (0…0,78)% | – | ±0,16% | – |
| ЭГОС-И-СО2 | Диоксид углерода СО2 | (0…5)% | – | ±(0,1+0,04ּСвх)% | – |
| ЭГТС-И-СН4 | Метан СН4 | (0…2,5)% | – | ±0,2% | – |
| ЭГТС-И-С3Н8 | Пропан С3Н8 | (0…1)% | – | ±0,08% | – |
| ЭГЭС-И-О2 | Кислород О2 | (0…30)% | – | ±(0,2+0,04ּСвх)% | – |
| ЭГЭС-И-Н2 | Водород Н2 | (0…5)% | – | ±0,2% | – |
| ЭГЭС-И-СО | Оксид углерода СО | (0…17)млн–1 (17…103)млн–1 |
0…20 20…120 |
± 5 мг/м3 – |
– ± 25 % |
| ЭГЭС-И-Н2S | Сероводород Н2S | (0…7)млн–1 (7…32)млн–1 |
0…10 10…45 |
± 2,5 мг/м3 – |
– ± 25 % |
| ЭГЭС-И-NO2 | Диоксид азота NO2 | (0…1)млн–1 (1…10,5)млн–1 |
0…2 2…20 |
± 0,5 мг/м3 – |
– ± 25 % |
| ЭГЭС-И-SO2 | Диоксид серы SO2 | (0…3,8) млн–1 (3,8…18,8)млн–1 |
0…10 10…50 |
± 2,5 мг/м3 – |
– ± 25 % |
| ЭГЭС-И-NН3 | Аммиак NН3 | (0…28) млн–1 (28…99) млн–1 |
0…20 20…70 |
± 5 мг/м3 – |
– ± 25 % |
Свх – значение концентрации определяемого компонента на входе датчика, объемная доля, %.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Характеристика | Значение |
| Время установления показаний ЭГС Т0,9 ном, с: для измерительных каналов с датчиками ЭГОС-И для измерительных каналов с датчиками ЭГТС-И для измерительных каналов с датчиками ЭГЭС-И |
10 30 60 |
| Напряжение питания переменного тока частотой 50 Гц | 220В |
| Потребляемая мощность, ВА, не более | 150 |
| Способ отбора пробы датчиками | диффузионный |
| Питание датчиков: при токе потребления 4 А при токе потребления 2 А |
+12В +24 |
| Габаритные размеры, мм, не более: блок управления (стандартный) блок управления (уменьшенных габаритов) датчик ЭГОС-И датчик ЭГТС-И датчик ЭГЭС-И коробка распределительная |
360х335х135 213х180х106 160х85х125 115х85х125 115х85х125 170х140х70 |
| Диапазон рабочих температур, °С: блок управления датчик ЭГОС-И датчик ЭГТС-И датчикЭГЭС-И коробка распределительная |
-10 … +45 -40 … +55 -20 … +50 -20 … +40 -40 … +55 |
1. Блок управления БУ - 1 шт.
2. Датчики ЭГОС-И, ЭГТС-И, ЭГЭС-И - от 1 шт.
3. Коробка распределительная - от 1 шт.
4. Руководство по эксплуатации - 1 экз.
5. Методика поверки - 1 экз.
6. Комплект принадлежностей - 1 компл.
