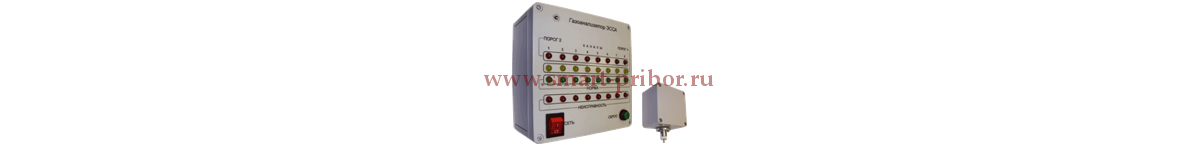

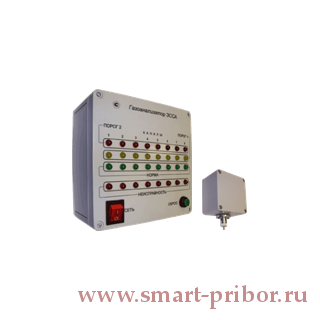

ЭССА-O3 ИСПОЛНЕНИЕ БС/(И)/(Р)/(Н) газоанализатор

Предназначен для измерения содержания озона (O3) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при  превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

  • Принцип измерения: электрохимический.
  • Отбор пробы: диффузионный.

Предназначен для измерения содержания озона (O3) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при  превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

  • Принцип измерения: электрохимический.
  • Отбор пробы: диффузионный.

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП  соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС,  от 1 до 16.

И– с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.

Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.

Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

Наименование

Значение

Диапазон измерения, мг/м3

0 – 1

Основная погрешность, %

приведенная

относительная

±20

0 – 0,1 мг/м3

0,1 – 1 мг/м3

Пороги сигнализации, мг/м3

0,1; 0,3

Число ИП (N)

от 1 до 16

Сигнализация

Световая, релейные сигналы, 2 порога

Реле

Коммутируемый ток 3 А, 220 В

Срок службы сенсора, мес

12

Максимальное расстояние (м) между БС и ИП при сечении жил кабеля

0,50 мм2

0,35 мм2

0,20 мм2





1200

870

520

Рабочие условия эксплуатации ИП:

температура, °С

относительная влажность, %



От минус 35 до 45

От 30 до 95 (неконденсируемая)

Межповерочный интервал, мес

12

Гарантийный срок, мес

18

Наименование

Обозначение исполнения

БС

И

Р

Н

Блок сигнализации (БС)

+

+

+

+

Измерительный преобразователь (ИП)*

+

+

+

+

Насадка градуировочная

+

+

+

+

Вставка плавкая

+

+

+

+

Розетка кабельная 2РМ24КПН19Г1В1**

+

+

+

+

Вилка кабельная 2РМ24КПН19Ш1В1**

+

+

+

+

Блок индикации** (БИ), встроенный в БС



+

+



Розетка с кожухом РС 7





+



Блок сопряжения с компьютером (БСК)





+



Диск с программным обеспечением





+



Блок реле (БР) с кабелями**







+

Руководство по эксплуатации

+

+

+

+

Паспорт

+

+

+

+

Методика поверки – Приложение А к Руководству по эксплуатации

+

+

+

+

Поставляется по отдельному заказу

  • Пульт проверочный для проверки срабатывания сигнализации
  • Регулировочный резистор для проверки срабатывания сигнализации
  • Кабель для соединения БС и ИП
  • Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА**

* Количество (от 1 до 16) определяется при заказе

** Количество зависит от количества ИП
