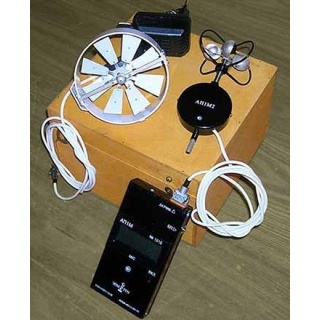

АП-1М анемометр электронный

Предназначен для измерения средней скорости направленного воздушного потока и средней скорости ветра в различных областях народного хозяйства.

Предназначен для измерения средней скорости направленного воздушного потока и средней скорости ветра в различных областях народного хозяйства.

Модификации анемометра АП-1М:

  1. АП-1М - в состав входят:  первичный измерительный преобразователь АП1М1 (имеющий крыльчатый ветроприёмник), первичный измерительный преобразователь АП1М2 (имеющий чашечный ветроприёмник),  пульт измерительный цифровой АП1М, блок питания для зарядки аккумуляторов.

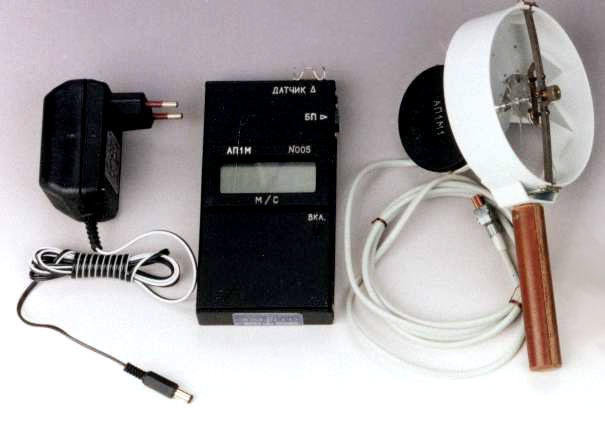

  2. АП-1М-1 -  состоит из двух узлов: первичный измерительный преобразователь с крыльчатым датчиком (ПИП1), пульт измерительный цифровой.
  3. АП-1М-2 - состоит из двух узлов: первичный измерительный преобразователь с чашечным датчиком (ПИП2), пульт измерительный цифровой

​По принципу действия анемометр преобразует скорость потока воздуха во вращательное движение ветроприёмника. Частота вращения ветроприёмника, пропорциональная скорости потока воздуха, измеряется и преобразовывается электронной схемой в значения скорости воздушных потоков, которые отображаются на табло измерительного цифрового пульта АП1М.



Характеристики

Значения

АП-1М-1

АП-1М-2

Диапазон измерений скорости воздушного потока, м/с:

 0,3-5

1-20

Чувствительность анемометра на момент начала вращения ветроприёмника, м/с:

 0,2

0,8

Пределы допускаемой абсолютной погрешности анемометра (V - значение скорости воздушного потока), м/с:





диапазоне измерений от 0,3 до 5 м/с

± (0,1 + 0,05 V)



диапазоне измерений от 1 до 1,5 м/с



± (0,35 + 0,05 V)

диапазоне измерений от 1,5 до 20 м/с



± (0,3 + 0,05 V)

Цикл измерений и индикации, с

5

Источник питания

батарея аккумуляторного типа Д-0Д 25Д

Напряжение питания, В

4 - 5

Потребляемый ток, А, не более

0,01

Потребляемая мощность, В·А, не более

0,05

Габаритные размеры, мм, не более:





- первичного измерительного преобразователя

115×110×110

160×90×90

- пульта АП1М

155×80×26

- блока питания

80×80×50

Масса, кг, не более:



- первичного измерительного преобразователя

0,3

0,2

- пульта АП1М

0,27

- блока питания

0,3

Средняя наработка на отказ, ч, не менее

3000

Полный средний срок службы, лет, не менее

8

Условия эксплуатации:





- температура окружающего воздуха для первичного измерительного преобразователя, °С

- температура окружающего воздуха для пульта АП1М, °С

от +10 до +50

от -30 до +50

- относительная влажность воздуха при температуре +25 °С для пульта АП1М, %

80



Стандартная комплектация :

  1. Первичный измерительный преобразователь  - 1 шт (по заказу чашечный или кральчатый)
  2. Пульт измерительный цифровой – 1 шт
  3. Блок питания – 1 шт
  4. Рукоятка – 1 шт (по заказу)
  5. Руководство по эксплуатации – 1 шт
  6. Указание по эксплуатации аккумулятора – 1 шт
  7. Руководство по эксплуатации блока питания – 1 шт
