М-95-ЦМ анемометр цифровой сигнальный
Предназначен для измерений скорости воздушного потока (ветра), автоматического определения опасных по совместному воздействию скорости и продолжительности порывов ветра и включения при этом соответствующих сигнальных и противоаварийных устройств ветровой защиты.
Анемометр устанавливается на башенных, портальных кранах, буровых установках, мачтах, трубах, антеннах и других объектах, требующих оборудования противоаварийными устройствами ветровой защиты.

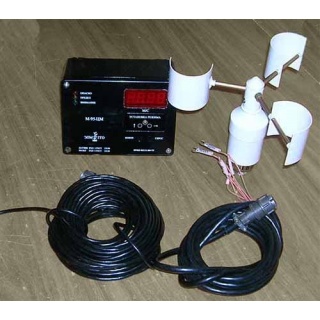

Анемометр состоит из пульта измерительного и датчика скорости воздушного потока. Датчик размещается и эксплуатируется на открытом воздухе, а пульт измерительный в помещении.
Принцип действия анемометра основан на измерении скорости ветра и времени воздействия порывов ветра и сравнении их с заранее установленными для данного типа объекта допустимыми значениями (порогами срабатывания сигнализации по скорости и времени воздействия). При достижении измеряемых параметров допустимых значений для данного объекта включается исполнительное устройство переключения цепей сигнализации и управления противоаварийных устройств. Датчик не требует ориентации относительно направления ветра.
Анемометр может быть оснащен интерфейсом RS-232 для передачи данных в компьютер, установка интерфейса оговаривается при заказе.
Характеристики |
Значения |
Диапазон измерений скорости воздушного потока, м/с |
От 2,5 до 40,0 |
Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока не более, м/с |
± (0,5 + 0,05V), где V – измеряемая скорость воздушного потока в м/с |
Диапазон установки порогов срабатывания сигнализации скорости воздушного потока, м/с |
от 12 до 40 |
дискретность установки, м/с |
0,1 |
Пределы допускаемой основной абсолютной погрешности установки порога срабатывания сигнализации по скорости воздушного потока при температуре (20 ± 5)°С должны быть не более, м/с |
± 0,4 |
Диапазон установки порогов срабатывания сигнализации времени воздействия порывов ветра, с |
От 2 до 5 |
Пределы допускаемой абсолютной погрешности установки порога срабатывания сигнализации по времени воздействия порывов ветра не более, с |
±0,6 с. |
Электрическое питание анемометра осуществляется от:
|
|
сети переменного тока напряжением, В |
220 |
источника постоянного тока напряжением,в |
24 |
Потребляемая мощность не более, ВА |
6 |
Условия эксплуатации анемометра: |
|
датчик |
от минус 60 до плюс 50°С и относительной влажности до 95% при температуре воздуха плюс 35°С; |
Пульт измерительный |
от минус 10 до плюс 40°С и относительной влажности до 95 % при температуре воздуха 35°С |
Средняя наработка на отказ не менее, ч |
3000 |
Средний срок службы анемометра не менее, лет |
100 |
Габаритные размеры: |
|
Датчик, мм |
210х45х105 |
Пульт измерительный |
150х110х80 |
Стандартная комплектация:
- Датчик скорости воздушного потока – 1 шт.
- Пульт измерительный – 1 шт.
- Труба – 1 шт.
- Гайка коническая – 1 шт.
- Крыльчатка – 1 шт.
- Прокладка – 1 шт.
- Кабель соединительный пульта с датчиком (длинна кабеля 15 метров) – 1 шт.
- Кабель питания и сигнализации (7 жил,3 метра) - 1 шт.
- Паспорт -1 экз.
- ЗИП: вилка ВД-1-1 – 1 шт, предохранитель ВП-1-1 0,25А – 2 шт.
- Дискета с программным обеспечением (при заказе прибора с интерфейсом RS-232 )
Дополнительно!!!!
Длина кабеля соединительного 30, 60 или 100 м (по заказу).
