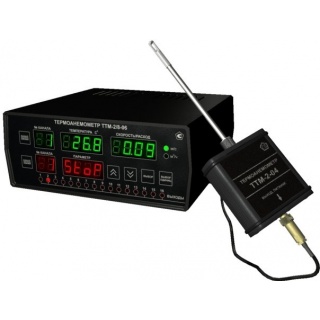

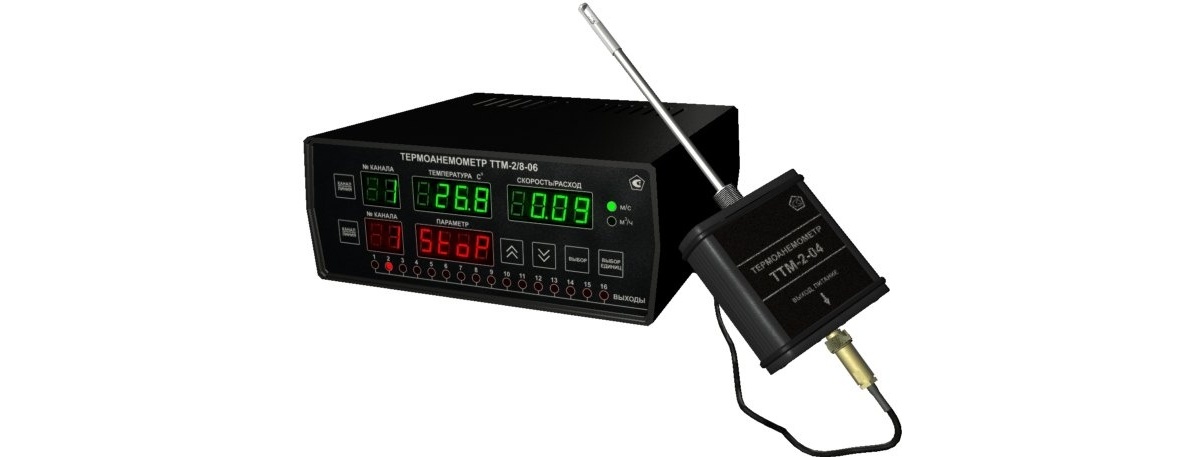

ТТМ-2 термоанемометр стационарный

Предназначен для измерений скорости воздушного потока в жилых и производственных помещениях, системах кондиционирования, отопления и вентиляции.

Предназначен для измерений скорости воздушного потока в жилых и производственных помещениях, системах кондиционирования, отопления и вентиляции.

Стационарные модели термоанемометра ТТМ-2:

  1. ТТМ-2/1-06-2А
  2. ТТМ-2/16-06-хР-хА
  3. ТТМ-2/2-06-4Р-2А
  4. ТТМ-2/4-06-4Р-2А
  5. ТТМ-2/8-06-хР-хА

Модели

Количество каналов

Количество унифицированных аналоговых  выхоов

Количество встроенных коммутирующих устройства (реле)

ТТМ-2/1-06-2А

1

2

-

ТТМ-2/16-06-хР-хА

16

До 16

До 16

ТТМ-2/2-06-4Р-2А

2

2

4

ТТМ-2/4-06-4Р-2А

4

2

4

ТТМ-2/8-06-хР-хА

8

До 16

До 16



Преимущества стационарных моделей:

  • наличие USB-порта;
  • функции регистрации данных и пересчета скорости в расход;
  • взаимозаменяемость первичных преобразователей;
  • унифицированные аналоговые выходы (2, 16 - в зависимости от модели);
  • встроенные коммутирующие устройства (реле) для управления внешними исполнительными устройствами (от 4 до 16 в зависимости от модели);
  • режимы управления: логическое, по гистерезису, ПИД; (везде, кроме ТТМ-2/1-06-2А).

Принцип работы:

Измерительный блок считывает информацию из измерительного преобразователя – температуру  и  скорость  воздушного  потока  -  и индицирует  их  на  индикаторах лицевой панели. Связь с измерительным преобразователем ведется по цифровому интерфейсу RS-485 на скорости 4800 бит/с. Интервал опроса измерительного преобразователя составляет около одной секунды.

При   необходимости   использовать   в   приборе   функцию   регистратора измерений  следует приобретать его в комплекте с программным обеспечением для компьютера. Данные, полученные от измерительного преобразователя, записываются в энергонезависимую память блока с определенным периодом. Настройка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.



Характеристики

Значения

Диапазон измерений скорости воздушного потока, м/c

от 0,1 до 30

Пределы допускаемой абсолютной погрешности при измерении

скорости воздушного потока, м/c

±(0,05+0,05V), где V-измеренная скорость

Разрешающая способность измерения и индикации скорости

воздушного потока, м/c

                   0,01

Диапазон индикации расхода воздушного потока, м3/ч

от 0 до 9999

Разрешающая способность измерения расхода воздушного потока, м3/ч

                      1

Диапазон индикации температуры воздушного потока, оС

от - 40 до +60

Разрешающая способность индикации температуры, оС

0,1

Количество измерений, хранимых в памяти прибора

30000

Напряжение питания

220±22 В, 50±1 Гц

Длина кабеля для подключения измерительного

преобразователя к измерительному блоку, м, не более



1000

Интерфейс связи с компьютером

RS-232, RS-485, USB

Длина линии связи RS-232, м, не более

15

Длина линии связи RS-485, м, не более

1000

Длина линии связи USB, м, не более

3

Коммутационная способность реле

7А при напряжении

~220 В, 50 Гц

Токовый выход:

Диапазон изменения выходного тока, мА

 Дискретность изменения выходного тока, мкА

Максимальное сопротивление нагрузки, Ом



4…20; 0…5; 0..20

19.5; 4.9; 19.5

300; 1000; 300

Потребляемая прибором мощность не более, ВА

15

Масса блока измерителя, не более, кг

1,5

Габаритные размеры измерительного блока с учетом

присоединенных разъемов, мм, не более

178х180х75

Масса измерительного преобразователя (зонда), не более, кг

0,3

Средний срок службы, лет, не менее

5

ТТМ-2/1-06-2А термоанемометр

Стандартная комплектация:

  1. блок измерения и индикации ТТМ-2/1-06-2А
  2. РЭ и паспорт

Дополнительная комплектация:

  1. преобразователь ТТМ-2-04-01 (с кабелем соединительным длиной 10 метров)
  2. программное обеспечение для компьютерадополнительный кабель (до 1 000 метров)
  3. свидетельство о поверке

ТТМ-2/16-06-хР-хА термоанемометр

Стандартная комплектация

  1. блок измерения и индикации ТТМ-2/16-06-хР-хА
  2. РЭ и паспорт

Дополнительная комплектация:

  1. преобразователь ТТМ-2-04-01 (с кабелем соединительным длиной 10 метров) до 16 шт.
  2. программное обеспечение для компьютера
  3. дополнительный кабель (до 1 000 метров) к каждому преобразователю
  4. свидетельство о поверке

ТТМ-2/2-06-4Р-2А термоанемометр

Стандартная комплектация

  1. блок измерения и индикации ТТМ-2/2-06-4Р-2А
  2. РЭ и паспорт

Дополнительная комплектация:

  1. преобразователь ТТМ-2-04-01 (с кабелем соединительным длиной 10 метров) до 2 шт.
  2. программное обеспечение для компьютера
  3. дополнительный кабель (до 1 000 метров) к каждому преобразователю
  4. свидетельство о поверке

ТТМ-2/4-06-4Р-2А термоанемометр

Стандартная комплектация

  1. блок измерения и индикации ТТМ-2/4-06-4Р-2А
  2. РЭ и паспорт

Дополнительная комплектация:

  1. преобразователь ТТМ-2-04-01 (с кабелем соединительным длиной 10 метров) до 4 шт.
  2. программное обеспечение для компьютера
  3. дополнительный кабель (до 1 000 метров) к каждому преобразователю
  4. свидетельство о поверке

ТТМ-2/8-06-хР-хА термоанемометр

Стандартная комплектация

  1. блок измерения и индикации ТТМ-2/8-06-хР-хА
  2. РЭ и паспорт

Дополнительная комплектация:

  1. преобразователь ТТМ-2-04-01 (с кабелем соединительным длиной 10 метров) до 8 шт.
  2. программное обеспечение для компьютера
  3. дополнительный кабель (до 1 000 метров) к каждому преобразователю
  4. свидетельство о поверке
