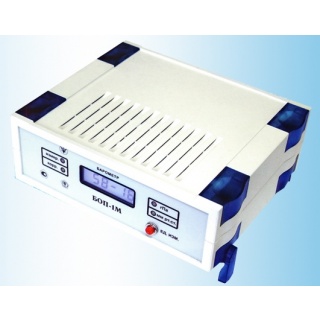

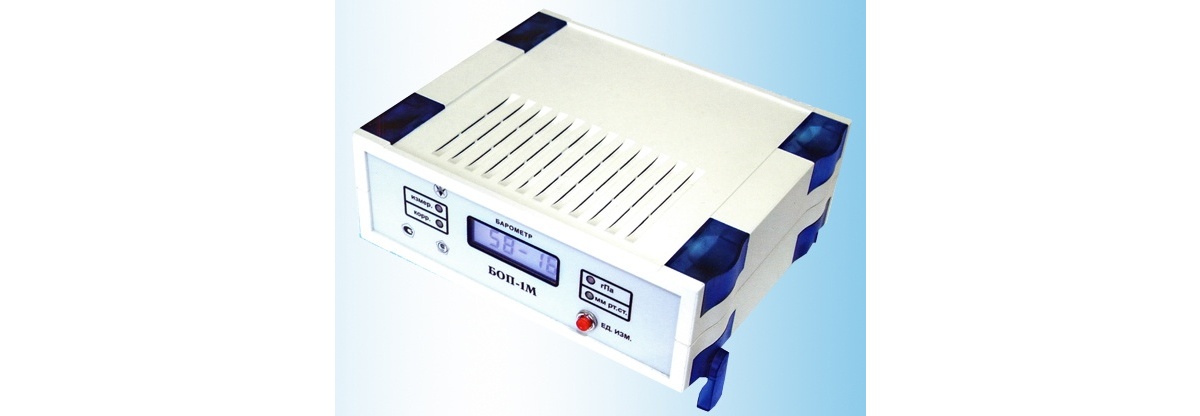

БОП-1М барометр образцовый переносной
Предназначен для измерения абсолютного давления воздуха, в том числе - атмосферного давления.
Применяется в качестве рабочих эталонов абсолютного давления 1 разряда при поверке рабочих эталонов 2 и 3 разрядов и РСИ, измеряющих абсолютное давление.
Барометры применяются в лабораториях авиационной промышленности и в гидрометеослужбе.
Принцип действия барометра основан на использовании термостатированного вибрационно-частотного измерительного преобразователя давления, выполненного на базе тонкостенного цилиндрического резонатора и предназначенного для преобразования абсолютного давления в частоту.
Барометр представляет собой прямоугольную конструкцию, во внутреннем объеме которой размещены измерительный преобразователь давления , блок питания, частотный преобразователь на базе микроконтроллера и узел индикации.
Для визуального отображения значений измеренного давления барометр имеет шестиразрядный жидкокристаллический индикатор. На индикатор также выводятся поправки шкалы давления, вводимые в режиме калибровки, информация самоконтроля барометра.
Помимо визуального считывания информации барометр также формирует цифровой код измеренного значения давления для передачи его по линиям интерфейсной связи.
Характеристики |
Значения |
||
БОП-1М-1 |
БОП-1М-2 |
БОП-1М-3 |
|
Диапазон измерения давления, кПа |
30. ..110 |
0,5. ..110 |
0,5... 280 |
Предел допускаемой погрешности: |
|||
Абсолютной погрешности, Па |
+/-10 |
- |
|
Абсолютной, Па, в диапазоне 0,5-110кПа |
- |
- |
+/-10 |
Относительной, %, в диапазоне 110-280 кПа |
- |
- |
+/-0,01 |
Межповерочный интервал |
1 год |
||
Диапазон рабочих температур, °С |
5...50 |
||
Относительная влажность, % |
60 (+/-20) |
||
Дискретность индикации, Па, не хуже |
1 |
||
Время готовности, мин. |
60 |
||
Выходной интерфейс |
RS-232 |
||
Визуальная выходная информация |
ЖК-индикатор 6 разрядов |
||
Единицы измерения |
гПа, мм рт. ст. |
||
Напряжение питания |
220 В, 50 Гц |
||
Потребляемая мощность, ВА: |
|||
В первые 10 мин после включения |
40 |
||
В последующее время работы |
15 |
||
Габариты, мм |
251×200×86 |
||
Масса, кг, не более |
2,5 |
Стандартная комплектация:
- Барометр образцовый переносной БОП-1М - 1 шт
- Блок коррекции - 1 шт
- Формуляр - 1 экз
- Руководство по эксплуатации - 1 экз
- Методика поверки (Приложение А к руководству эксплуатации) - 1экз
