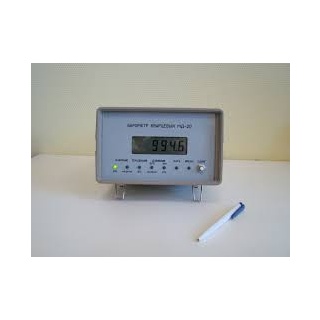

МД-20 барометр кварцевый
Предназначен для измерения атмосферного давления.
Применяется в области обороны и безопасности государства, в области гидрометеорологии, в том числе в составе метеорологических комплексов или в автономном режиме.
Исполнение барометра:
1. МД-20 - конструкция выполнена из металла. В его состав входят:
- индикатор светодиодный
- микроконтроллер
- плата управления индикацией
- преобразователь давления и температуры кварцевый ПДТК-0,1-МР-22
- АС-DС блок питания ЕСА600/10153
- аккумуляторная батарея LEOCH DIW 12-3,2
2. МД-20-1 - конструкция выполнена из пластмассы. В его состав входят:
- индикатор светодиодный
- микроконтроллер
- плата управления индикацией
- преобразователь давления и температуры кварцевый ПДТК-0,1-МР-22
Принцип работы МД-20 основан на непрерывном преобразовании абсолютного давления кварцевым датчиком в частотные выходные сигналы с последующим преобразованием их в цифровой код и вычислении физических значений атмосферного давления. Вычисляется барометрическая тенденция; накапливается информация об измеренном атмосферном давлении и вычисленной барометрической тенденции в электронной памяти с периодичностью 3 ч. в течение последних 30 суток. Выводится информации в цифровом виде на индикационное табло барометров по выбору оператора -об измеренном атмосферном давлении в гПа или мм рт. ст. и вычисленной барометрической тенденции в гПа.
Наличие встроенного кварцевого датчика температуры позволяет корректировать показания по каналу измерения атмосферного давления в диапазоне рабочих температур. Лист № 2 всего листов 6 Формат сообщения от барометров в персональный компьютер (ПК) об измеренном атмосферном давлении и вычисленной барометрической тенденции передается по интерфейсу RS-232 или по интерфейсу RS-485 в формате MODBUS.
По условиям эксплуатации барометры относятся: - по ГОСТ 15150-69 к исполнению В категории 4.2 для температур от минус 30 до 50 ºС при относительной влажности не более 98 % при температуре 35 ºС; - по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.3 для температур от минус 30 до 50 ºС при относительной влажности не более 98 % при температуре 35 ºС.
Характеристики |
Значения |
Рабочий диапазон измерений атмосферного давления, гПа |
от 600 до 1100 |
Пределы допускаемой абсолютной погрешности измерений, гПа |
±0,3. |
Электропитание барометров |
|
напряжение от сети переменного тока частотой от 48,5 до 51,5 Гц, В |
от 187 до 242 |
напряжение от источника постоянного тока, В (для МД-20) |
от 9 до 14 |
Ток потребления, А, не более |
|
по переменному току |
0,1 |
по постоянному току (для МД-20) |
0,1 |
Сохранность работоспособности времязадающего устройства при отключении питаю- щего напряжения не менее, суток |
3 |
Габаритные размеры (длина х ширина х высота), мм, не более: |
|
МД-20 |
208 х 238 х 140 |
МД-20-1 |
200 х 102 х 140. |
Масса, кг, не более |
|
МД-20 |
4 |
МД-20-1 |
0,7 |
Стандартная комплектация МД-20:
- Барометр кварцевый МД-20 – 1 шт
- Жгут «=12 В» - 1 шт
- Жгут «~220 В» - 1 шт
- Жгут «МД20-ПК» - 1 шт
- Жгут заземления «┴» - 1шт
- Вставка плавкая ВП1-1-0,5 А 250 В – 1 шт
- Вставка плавкая ВП1-1-2,0 А 250 В – 1 шт
- Комплект эксплуатационной доку- ментации согласно ведомости – 1 ком
- Компакт-диск CD-R с программным обеспечением ПО для работы с ПК – 1 шт
- Транспортная тара (футляр) – 1 шт
- Жгут интерфейсный RS-485 – 1 шт
- Преобразователь RS232 - RS485 – 1 шт
Стандартная комплектация МД-20-1:
- Барометр кварцевый МД-20-1 – 1 шт
- Блок питания стабилизированный БПС 15 В-0,35А – 1 шт
- Жгут «МД20-ПК» - 1 шт
- Жгут заземления «┴» - 1шт
- Комплект эксплуатационной доку- ментации согласно ведомости – 1 ком
- Компакт-диск CD-R с программным обеспечением ПО для работы с ПК – 1 шт
- Транспортная тара (футляр) – 1 шт
