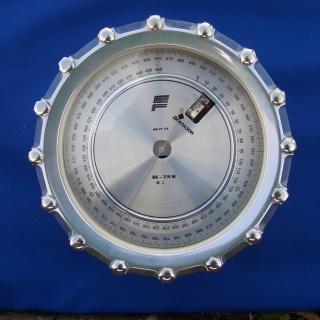

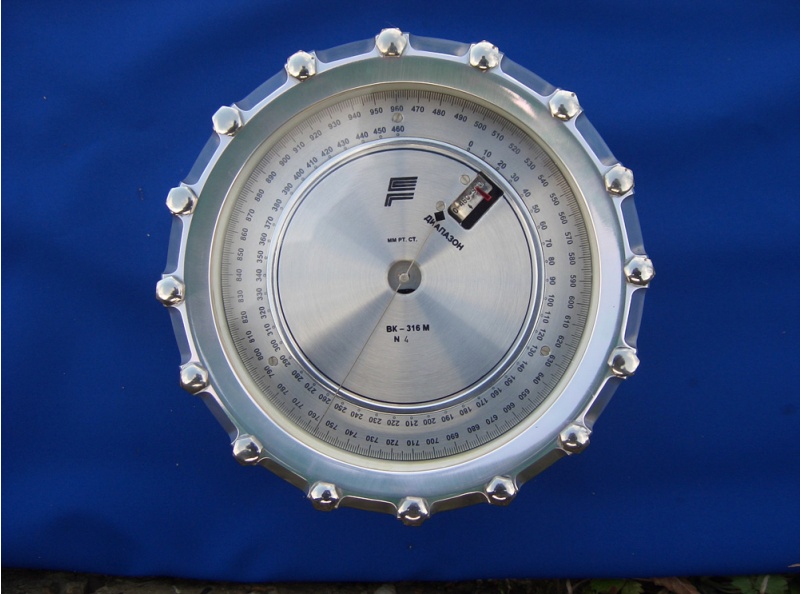

ВК-316М маноментр абсолютного давления

Предназначен для измерения атмосферного давления и абсолютного давления воздуха в герметичной ёмкости в наземных условиях, а также в составе изделия 11Ф732, 11Ф615 А55 и модулей российского сегмента международной космической станции при их штатной эксплуатации в условиях воздействия ускорения  g = 0 и газовой среды.

Предназначен для измерения атмосферного давления и абсолютного давления воздуха в герметичной ёмкости в наземных условиях, а также в составе изделия 11Ф732, 11Ф615 А55 и модулей российского сегмента международной космической станции при их штатной эксплуатации в условиях воздействия ускорения  g = 0 и газовой среды.

Принцип действия манометра основан на функциональной зависимости между измеряемым  давлением и упругими деформациями мембран анероидных коробок.

Чувствительным элементом манометра является анероидный блок, состоящий из трех последовательно соединенных анероидных (мембранных) коробок. Блок неподвижно закреплен на стойке. При измерении абсолютного давления анероидный блок перемещается за счет деформации мембранных коробок.

Рабочее положение манометра, при g=1 – горизонтальное; при g=0 – произвольное.



Характеристики

Значения

Диапазон измерения абсолютного давления, Па (мм рт. ст.)

от 1333 до 106640 (от 10 до 800)

Диапазон показаний, Па (мм рт. ст.)

от 133,3 до 127968 (от 1 до 960)

Цена деления манометра ВК-316М, Па (мм рт. ст.)

133,3 (1)

Рабочее положение:



- при g = 1

горизонтальное

- при g = 0

произвольное

Пределы допускаемой абсолютной погрешности измерений, Па (мм рт. ст.)

± 266,6 (± 2)

Вариация показаний, Па (мм рт. ст.)

± 266,6 (± 2)

Поправки к показаниям, Па (мм рт. ст.), не более *:

- температурный коэффициент при изменении температуры окружающего воздуха от +20 °С на 1 °С

± 13,33 (± 0,1)

- дополнительная поправка

± 133,3 (± 1)

- поправка шкалы **

± 799,8 (± 6)

- коэффициент термокомпенсации

0,005

Габаритные размеры, мм, не более:



- диаметр

196

- ширина корпуса

103

Масса манометра, кг, не более

2,5

Средний срок службы, лет

6

Межповерочный интервал, лет

2

Условия эксплуатации:



- температура окружающего воздуха, °С

от 0 до +40

- относительная влажность воздуха (с содержанием кислорода до 40 %, гелия до 2 %, углекислого газа до 2 % объёмных), %

от 20 до 85

Устойчивость к климатическим воздействиям

У категории 3 по ГОСТ 15150

Сохраняет работоспособность после воздействия

внешнего избыточного давления, равного 1,3-0,1 атм. в течение 24 ч

давления внутри корпуса, равного 1000-10 мм рт. ст. в течение 6 ч

давления внутри корпуса, равного 1-10-6 мм рт. ст. в течение 24 ч

перегрузок в течение 10 мин, действующих с ускорением до 45 м/с2 по оси манометра, при одновременном воздействии перегрузок по двум другим взаимно-перпендикулярным осям с ускорением до 27 м/с2

ударных перегрузок (семь ударов с длительностью от 1 до 3 мс) по трём взаимно-перпендикулярным осям с ускорением до 400 м/с2

вибрационных перегрузок с частотами от 5 до 2500 Гц и виброускорением до 80 м/с2

Манометр в упаковке для транспортирования выдерживает без повреждений воздействие

транспортной тряски с ускорением 30 м/с при частоте от 80 до 120 ударов в минуту или 15000 ударов с тем же ускорением

температуры окружающего воздуха от -50 до +50 °С и относительной влажности (95 ± 3) % при температуре +35 °С

Манометр выдерживает без повреждений

600 циклов изменения давления от 1 - 5 до 955 - 960 мм рт. ст. со скоростью до 30 мм рт. ст. за секунду

Вероятность безотказной работы манометра за 600 циклов изменения давления, не менее

0,995



Примечания:

* - значения поправок для каждого манометра указываются в формуляре;

** - при изменении давления на 1333 Па (10 мм рт. ст.) изменение поправки шкалы не превышает ± 133,3 Па (± 1 мм рт. ст.) в диапазоне от 6665 до 101308 Па (от 50 до 760 мм рт. ст.) и ± 199,5 Па (± 1,5 мм рт. ст.) в остальном диапазоне измерений.

Стандартная комплектация:

  1. Манометр ВК-316М - 1 шт
  2. Футляр - 1 шт
  3. Формуляр - 1 шт
  4. Руководство по эксплуатации - 1 шт
  5. Методика поверки ЯИКТ.406123.002 МП (приложение А к РЭ) - 1 шт
