Будка аэрологическая А-51 (комплект)

Предназначена для искусственной  вентиляции сетевых радиозондов и самолетных метеорографов при  их выдержке на воздухе.

Предназначена для искусственной  вентиляции сетевых радиозондов и самолетных метеорографов при  их выдержке на воздухе.

Исполнения будки А-51:

тип I -для выдержки сетевых радиозондов

тип II -для выдержки самолетных метеорографов (устарела)

Будка А-51 состоит из четырех основных узлов:

  1. Будки БС (модифицированной) на подставке,
  2. шкаф управления (контейнер),
  3. блок вентилятора с электродвигателем,
  4. лесенка.

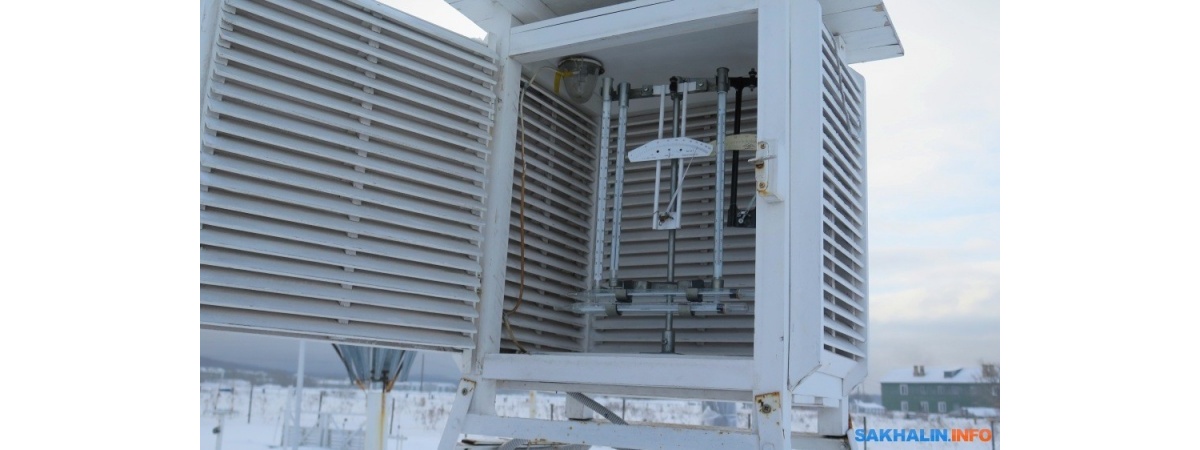

Будка А-51 тип I представляет собой стандартную жалюзийную будку для самопишущих приборов ГОСТ 4390-48, которая частично переделана.

Для осуществления искусственной вентиляции помещаемых в будку приборов дно её изготовлено в виде решетки, а в потолке сделаны угловые отверстия по 4 с каждой стороны. Внутри будки на потолке справа крепится арматура освещения 12V,от неё идет кабель на шкаф управления, к потолку будки прикреплены перекладины для подвески оборудования.

Шкаф управления (контейнер) представляет собой стандартный шкаф для размещения электрооборудования, двери шкафа уплотнены резиновыми специальными уплотнениями. Шкаф крепится на лицевой стороне подставки под будку.
Схема управления оборудования прилагается к данному описанию.

Блок вентилятора имеет следующее устройство: На треугольной металлической раме установлен в вертикальном положении осевой вентилятор модель ВКО-300 (технические характеристики прилагаются в сопровождающей документации) на треугольнике закреплены направляющие втулки (3 шт.) для установки его на стойках. В комплект входит три металлических стойки, на которые крепится треугольная рама с вентилятором, устанавливаемая под будкой А-51 и соединяется спец.мембраной (рукав) при помощи металлической шины (зажим)
Лесенка с поручнем (стандартное изделие под БП-БС)
Скорость воздушного потока в будке А-51 составляет не менее 4 м/сек.(вблизи решетки) и не менее 8 м/сек. (у вертикальной стенки около круглых отверстий).Воздушный поток имеет вертикальное направление в сторону вентилятора.

Питание будки осуществляется от однофазной сети переменного тока 220V
Потребляемая мощность не более 200 Вт.
Габаритные размеры будки, мм.- 1400 х1400 х 2610
Вес, кг - 34 кг.
Объем, м3 - 0,7

Количество упаковочных мест  — 4
место 1 -будка А-51,шкаф управления;
место 2 -лесенка;
место 3 — подставка +стойки;
место 4 — вентилятор
