ТГ-1, ТГ-1,5 ГОИН трубки

Предназначена для сбора колонок донного грунта (керна донного грунта, проб) со дна различных водоемов.

Предназначена для сбора колонок донного грунта (керна донного грунта, проб) со дна различных водоемов.

Трубки ГОИН производятся в двух размерах длиной 1 метр - ТГ-1, и длиной 1,5 метра ТГ-1,5.

Трубка представляет собой стальную трубу в внутри которой располагается вкладыш, состоящий из двух половинок.

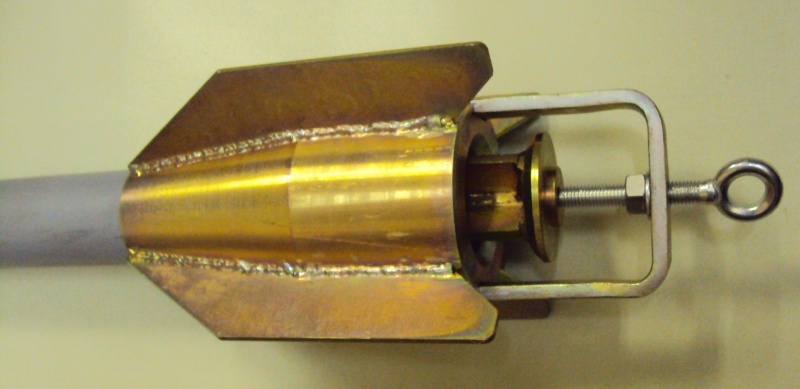

Вкладыш удерживается в трубе наконечником, накрученным на нижний конец трубы. Наконечник имеет острую кромку для врезания в грунт. На верхний конец трубы навинчивается груз со стабилизатором, служащий для лучшего врезания трубки в грунт и придания ей вертикального положения при падении в воде.

В верхней части груза находится клапан, который открывается давлением воды при опускании и закрывается при подъёме трубки. К грузу прикреплена скоба с крюком, служащая для крепления трубки к тросу. Трубка ГОИН свободно опускается на тросе и погружается в грунт под действием собственного веса. При погружении клапан трубки открывается силой сопротивления воды, после чего вода свободно проходит через трубку.

В момент остановки после врезания трубки в грунт, клапан под действием силы инерции собственного веса плотно закрывает отверстие груза. При подъёме трубки сила сопротивления воды удерживает клапан закрытым, предохраняя взятую колонну грунта от вымывания и выпадения.

Извлекается из грунта при помощи капронового фала или троса лебедки. Благодаря наличию разъемного вкладыша с помощью Г.т. можно получить колонку донных отложений (керн донного грунта) с ненарушенной структурой. Это важно для определения общей толщины слоя накопившихся осадков, для изучения микрослоистости илов, вызванной различным характером осадконакопления в отдельные сезоны и годы, для гранулометрического, химического, спорово-пыльцевого анализа и других палеолимнологических методов определения возраста и истории развития озерной экосистемы, а также ландшафтов озерного водосбора.



Характеристики

Значения

Ёмкость трубки ГОИН 1 м, см3

1700

Ёмкость трубки ГОИН 1,5 м, см3

2500

Габаритные размеры, мм, не более

-

- трубка ГОИН 1 метр

14,5

- трубка ГОИН 1,5 метра

19

Масса, кг, не более

-

- трубка ГОИН 1 метр

184×184×1360

- трубка ГОИН 1,5 метра

184×184×1860

габариты в упаковке ГОИН 1 метр
габариты в упаковке ГОИН 1,5 метра

16*16*190 см 20 кг

16*16*200 см 30 кг

Стандартная комплектация:

  1. Трубка ГОИН ТГ-1, ТГ-1,5 - 1 шт

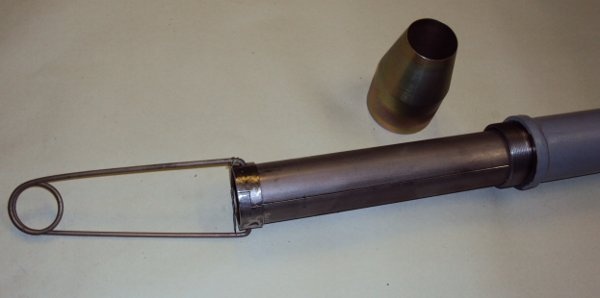

  2. Вилка для извлечения вкладыша из трубы - 1 шт
  3. Паспорт - 1 экз
