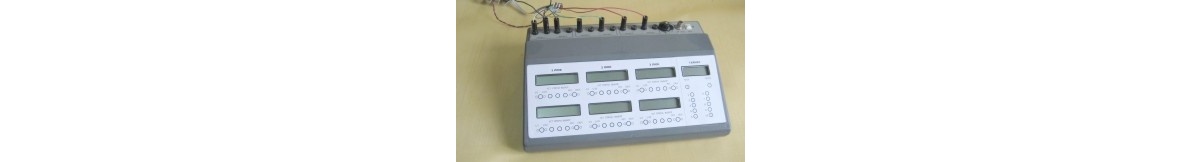

ГР-19 пульт регистрации и обработки
Предназначен для одновременной регистрации сигналов с 6-и гидрометрических вертушек типа ГР-21М, ГР-55, ГР-99, ИСП-1, обработки и отображения результатов на 6-и ЖК-индикаторах. Пульт работает совместно с гидрометрическим лотком ГР-19, в котором проводится тарирование вертушек.
Технические характеристики
Пульт при работе с вертушками:
- считает и отображает количество оборотов/сек лопастного винта вертушки за установленный интервал времени (скоростные ступени 1 – 10);
- вычисляет и отобра- жает среднюю скорость водного потока за время измерения (скоростные ступени 1 – 10);
- отображает время измерения на ЖК-индикаторе таймера;
- позволяет устанавливать разные режимы вычисления и отображения на ЖК- индикаторах информации для образцовых и поверяемых вертушек (обор – обор; м/с – м/с; м/с – обор);
- вырабатывает акустический сигнал по окончании цикла измерения;
- позволяет задавать для каждой вертушки коэффициенты А и В ИФП (индивидуальной функции преобразования по РД 52.08.606-99);
- отображает текущее значение средней скорости водного потока (смена показаний каждые 10 секунд при включении режима м/с);
- позволяет нажатием кнопки установить соотношение между частотой вращения лопастного винта и частотой выходных сигналов вертушки 1/1 или 1/20.
|
Характеристики |
Значения |
|
Интервал измеряемых скоростей, м/с |
0,0200 – 9,0000 |
|
Длительность скоростных ступеней, сек |
1 , 2 , 3 4 , 5 , 6 7 8 9 10 360 200 100 60 40 20
|
|
Диапазон счета числа оборотов в секунду лопастного винта вертушки, об/сек |
от 0,0000 до 99,9999
|
|
Соотношение между частотой вращения лопастного винта и частотой замыкания контакта вертушки |
1/1 или 1/20
|
|
Напряжение источника питания постоянного тока, В |
9 - 11
|
|
Масса, не более, кг |
1,8 |
|
Габаритные размеры, не более, мм |
360х250х85 |
|
Условия эксплуатации, транспортирования и хранении
|
|
|
Рабочая температура окружающей среды, оС |
от +5 до + 500 |
|
Относительная влажность окружающей среды при температуре +300 С, |
, не более 98 % |
|
Температура окружающей среды при транспортировании, оС |
от -20 до + 700 |
|
Температура окружающей среды при хранении, оС |
от +5 до + 350 |
