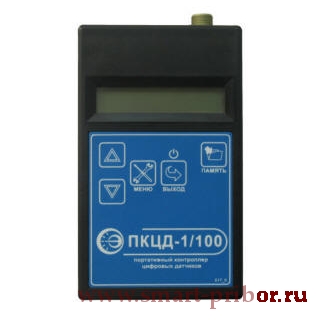

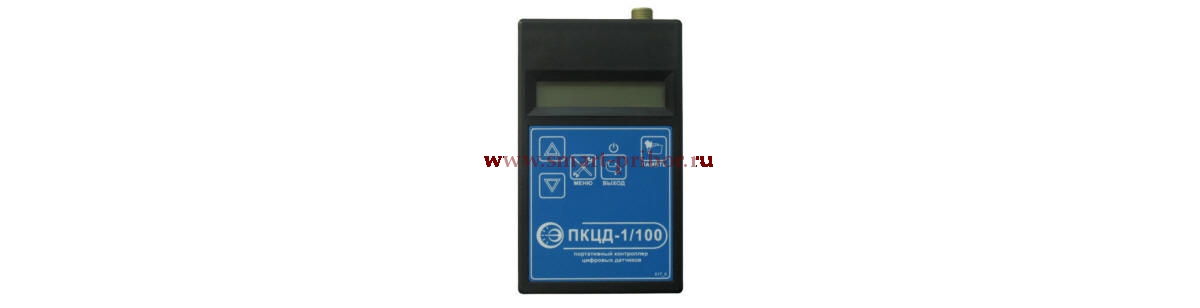

ПКЦД-1/100 контроллер цифровых датчиков портативный

Предназначен для считывания результатов измерения с цифровых датчиков температуры, сохранения результатов в энергонезависимой памяти и передачи их на ПК.

Область применения:

  • нефтепроводы;
  • машиностроение;
  • строительство;
  • энергетика и др

Функции контроллера:

  • Встроенные алгоритмы измерения емкости линии связи позволяют устойчиво считывать измерения с датчиков на расстоянии до 100 метров, при емкости линии до 15000 пФ.
  • Контроллер поддерживает до 100 датчиков в сети, с интервалом опроса от 10 секунд до 1 часа.
  • Связь с ПК осуществляется через порт USB, при подключении к USB контроллер может работать без элемента питания.
  • Емкость энергонезависимой памяти - 64 кБ

ПКЦД -1/100 выпускается по МКСН.405544.006 ТУ

Предназначен для считывания результатов измерения с цифровых датчиков температуры, сохранения результатов в энергонезависимой памяти и передачи их на ПК.

Область применения:

  • нефтепроводы;
  • машиностроение;
  • строительство;
  • энергетика и др

Функции контроллера:

  • Встроенные алгоритмы измерения емкости линии связи позволяют устойчиво считывать измерения с датчиков на расстоянии до 100 метров, при емкости линии до 15000 пФ.
  • Контроллер поддерживает до 100 датчиков в сети, с интервалом опроса от 10 секунд до 1 часа.
  • Связь с ПК осуществляется через порт USB, при подключении к USB контроллер может работать без элемента питания.
  • Емкость энергонезависимой памяти - 64 кБ

ПКЦД -1/100 выпускается по МКСН.405544.006 ТУ

Дополнительные функции:

  • Дополнительно к ПКЦД-1/100 вместо термокосы можно подключить выносной датчик температуры и относительной влажности окружающего воздуха ДВВ, при этом контроллер также производит расчет абсолютной влажности и точки росы.
  • ПКЦД-1/100 может работать в режиме логгера, т.е. автоматически сохранять данные в энергонезависимой памяти с заданной периодичностью, ресурс автономной работы в режиме логгера составляет около 20 суток (изменяется в зависимости от емкости аккумулятора и окружающей температуры).

Максимальное количество записей Nmax можно рассчитать по формуле:  Nmax = 65534 / (12 + дат * 4), но не более 1000, где дат - количество подключенных датчиков.

Время заполнения памяти T можно рассчитать по формуле:  T = (Nmax * P)/86400, суток,где P - период автоматического сохранения в секундах.

Характеристики

Значения

Габаритные размеры контроллера, мм, не более

131,5 x 73 x 28

Масса контроллера, кг, не более

0,2

Напряжение питания постоянного тока, В

9 (7...11)

Средний ток потребления при максимальном количестве подключенных датчиков и выключенной подсветке дисплея, мА, не более

10

Время поиска подключенных датчиков, с, не более

6

Время сохранения результатов измерения в памяти контроллера, с, не более

3

Время считывания результатов измерений, с:

первого, не более

последующего (настраивается пользователем)



16

от 10 до 3600

Количество одновременно подключаемых датчиков

от 1 до 100

Длина линии связи (расстояние от контролера до последнего датчика), м, не более

100

Электрическая емкость линии связи, пФ, не более

15000

Вид индикации

ЖКИ с подсветкой, 10 разрядов

Разрешающая способность индикации, °C

0,01

Связь с ПК, при этом контроллер имеет возможность получать питание от ПК

интерфейс USB

Устойчивость к вибрации по ГОСТ Р52931-2008 (группа исполнения)

N2

Степень защиты от пыли и воды по ГОСТ 14254 - 96.

IP32

Средняя наработка до отказа, часов

35000

Средний срок службы, лет

7

Стандартная комплектация:

Наименование

Кол-во

Примечание

Контроллер цифровых датчиков портативный ПКЦД-1/100

1 шт.



Руководство по эксплуатации МКСН.405544.010 РЭ

1 экз.



Паспорт МКСН.405544.010 ПС

1 экз.



Методика поверки МП 48095-11

1 экз.



Кабель USB (п-п) тип А-А

1 шт.



Программное обеспечение "Viper"

комплект

Компакт-дискCD-R

Аккумулятор 6F 22

1 шт.



Зарядное устройство для аккумулятора 6F 22

1 шт.

По отдельной заявке



По дополнительному заказу:

Разветвитель МКСН.434641.025*

1 шт.

Удлинитель МКСН.434641.032*

1 шт.

Переходник МКСН.434641.033*

1 шт.




Пример записи при заказе:

ПКЦД-1/100, Удлинитель МКСН.434641.032-06
