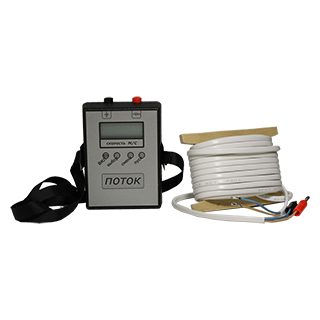

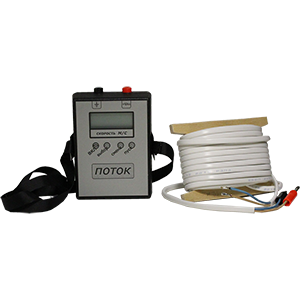

ПОТОК преобразователь скорости

ПОТОК - это портативный высокоточный преобразователь частоты вращения винта гидрометрической вертушки в скорость течения воды, преимущественно в открытых, безнапорных потоках. В качестве датчика скорости течения воды используется гидрометрическая вертушка ГР-99ГР-21М, ВГ1-120/70, ИСП-1 и т.д.

ПОТОК - это портативный высокоточный преобразователь частоты вращения винта гидрометрической вертушки в скорость течения воды, преимущественно в открытых, безнапорных потоках. В качестве датчика скорости течения воды используется гидрометрическая вертушка ГР-99ГР-21М, ВГ1-120/70, ИСП-1 и т.д.

Измерительный блок «Поток» имеет малый вес, ударопрочный корпус, надежен и неприхотлив в эксплуатации. «Поток» может применяться для проведения измерений на следующих объектах: реки, каналы, лотки, самотечные трубы и сбросные коллектора, лаборатории и прочие водотоки.

Функциональные возможности:

  1. Измерение, усредненной во времени, скорости течения воды в точке с погрешностью, не превышающей заданную. Индикация текущего значения скорости течения воды (смена показаний каждые 5 с).
  2. Индикация среднего значения скорости течения воды (после окончания заданного интервала измерения).
  3. Индикация максимального значения скорости течения воды (после окончания измерения – нажатием кнопки на панели прибора).
  4. Индикация минимального значения скорости течения воды (после окончания измерения – нажатием кнопки на панели прибора).
  5. Программирование (установка кнопками) интервала измерения в секундах.
  6. Программирование (установка кнопками) коэффициентов ИФП градуировочной характеристики гидрометрической вертушки ГР-21м, ГР-99 и др. (по имеющимся результатам тарировки или по таблице, графику). При установке коэффициента А=1,000 и коэффициента В=0,000 индикатор прибора показывает значение обороты/сек вертушки.
  7. Возможна работа в составе установки гидрометрической ГР-70, ГР-70-М. 8. Автоматический переход прибора в «дежурный режим» через 5 минут работы. При этом в памяти сохраняются результаты последнего измерения (Vmin, Vcp, Vmax) и коэффициенты ИФП.

Характеристики

Значение

Интервал измеряемых скоростей, м/с

0,025 - 5,000

Программируемый интервал усреднения скорости, сек

20;30;....300; произвольный

Относительная погрешность измерения, не более, % (определяется погрешностью ГР-21м, ГР-99), где V  - величина измеренной скорости

{1,5 + 0,4*(5,0/V-1)}

Питание (аккумулятор ААА - 2шт.), В

1,8 - 3,2

Время непрерывной работы от внутреннего источника питания, час

60

Масса, не более, г

300

Габаритные размеры, не более, мм

115х90х48

Габаритные размеры ящика укладки, не более, мм

355х275х155

Масса вертушки ГР-99 с комплектом измерительного блока «Поток» в пластиковом ящике, не более, кг

2,35

Условия эксплуатации и транспортировки
Рабочая температура окружающей среды от -20 до + 600 С
Относительная влажность окружающей среды при температуре  +300 С, не более 98 %
Конструкция прибора   пылебрызгозащищённая IP-54
Температура окружающей среды при транспортировании  -40 до + 850 С
Температура окружающей среды при хранении от   +5 до + 350 С

Стандартная комплектация:

  1. Преобразователь «Поток».
  2. Соединительный кабель для гидрометрической вертушки ГР-99 - 5 метров (по заказу -10; 15метров).
  3. Соединительный кабель для гидрометрической вертушки ГР-21М - 5 метров (по заказу -10; 15метров).
  4. Паспорт с инструкцией по эксплуатации.
  5. Зарядное устройство для аккумуляторов типа ААА.
  6. Аккумуляторы ААА - 2 шт.
  7. Пластиковый ящик-укладка для транспортировки.
  8.  Программа расчета коэффициентов ИФП для гидрометрических вертушек по РД52.08.606-99 (на дискете 3,5”).
