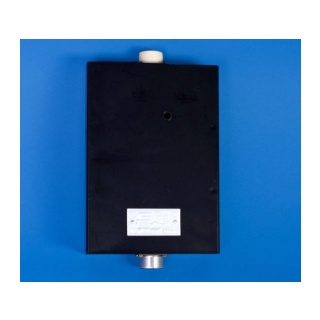

УСТ к датчику ветра М-127
Предназначены для преобразования сигналов датчика ветра М-127 (по скорости и направлению) в унифицированные токовые сигналы для дистанционного (телеметрического) измерения.
Технические характеристики
Принцип работы УСТ основан на преобразовании частоты и фаз импульсных сигналов от датчика ветра в аналоговые сигналы выходных токов, соответствующие скорости и направлению для измерения атмосферного давления в наземных условиях для работы в помещениях при температуре от -10 до +50 0С и относительной влажности воздуха до 80%.
Характеристики |
Значения |
|
УСТ 0-5 |
УСТ 4-20 |
|
Токовые сигналы По скорости ветра от 0 до 5 м/с По направлению ветра от 0 до 3600 |
0-5 мА 0-5 мА |
4-20 мА 4-20 мА |
Коэффициент преобразования По скорости ветра По направлению ветра |
1 м/с=0,1 мА 100=0,14 мА |
1 м/с=0,16 мА 100=0,44 мА |
Напряжение питания постоянного тока, В |
12±1 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Сопротивление нагрузки, включая сопротивление линии связи, кОм |
1,5 |
0,5 |
Удаленность УСТ От датчика ветра, м, не более От устройства телеметрии, м, не более |
100 300 |
|
Габаритные размеры, мм, не более |
220х125х40 |
|
Масса, кг, не более |
0,75 |
