ГМУ-4 комплекс гидрологический

Предназначены для измерений гидростатического давления с целью определения уровня воды, а также температуры воды.

Предназначены для измерений гидростатического давления с целью определения уровня воды, а также температуры воды.

Модификации комплекса:

  1. ГМУ-4-1 ( уровень воды в контролируемой точке);
  2. ГМУ-4-2 ( уровни воды в двух контролируемых точках; разность значений уровней воды);
  3. ГМУ-4-3 ( уровни воды в трех контролируемых точках, разность значений уровней воды).

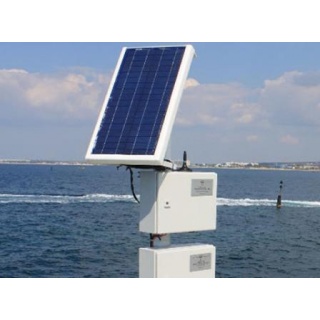

Комплекс ГМУ-4-1 может использоваться как необслуживаемый гидрологический пост (электропитание от автономного источника питания, передача информации по сотовому каналу связи на FTP-сервер в заданные интервалы времени, представление данных авторизованному пользователю). Время автономной работы до 1 года.

Комплексы ГМУ-4-2, ГМУ-4-3 могут эксплуатироваться в системах контроля уровня воды на атомных станциях (класс безопасности 4 согласно ОПБ - 88/97).

В состав комплексов входит модуль измерительный МИ (от одного до трех в зависимости от типа) и контроллер датчиков КД.

Комплексы осуществляют:

  1. измерение гидростатического давления и температуры воды в местах установки модулей МИ;
  2. расчет значений уровней воды;
  3. передачу информации потребителю по цифровому выходу (интерфейс RS485) и аналоговым выходам «4-20 мА» (ГМУ-4-2,ГМУ-4-3)

Энергопитание от внешнего источника питания постоянного тока напряжением 12

ВАЖНО: Конфигурация комплекса, перечень дополнительных устройств (источник питания, модуль сотовой связи, длина соединительного кабеля МИ) указывается при заказе.

Характеристики

Значения

Диапазон измерений гидростатического давления (уровня), гПа (м)

 от 0 до 1000 (10)

Погрешность, гПа

± 3

Диапазон измерений температуры, ºС

от -2 до 40

Погрешность, ºС

±0,05

Диапазон измерений атмосферного давления, гПа

700-1100

Погрешность, гПа

 ± 1,5

Условия эксплуатации



Температура окружающего воздуха, ºС:

модуль измерительный (МИ)

от - 2 до 40

контроллер датчиков (КД)

от 5 до 50

Габаритные размеры

Модуль МИ с кабелем 10 м, мм

50х50х500

Контроллер КД, мм

380х155х370

Масса

Модуль МИ с кабелем 10 м, кг

2,3

Контроллер КД, кг

8,3

Стандартная комплектация:

  1. модуль измерительный МИ с кабелем 15 м -от 1 шт. до 3 шт. в зависимости от типа комплекса;
  2. контроллер датчиков КД -1    шт.;
  3. ЗИП -1    комплект;
  4. руководство по эксплуатации -1    экз.;
  5. методика поверки -1 экз.

Примечание: Комплекс ГМУ 4-1 содержит один модуль МИ, ГМУ-4-2 – два модуля МИ, ГМУ-4-3 – три модуля МИ
