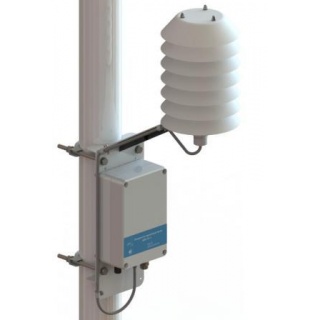

ИПСЭС измеритель параметров среды
Предназначен для измерений метеорологических параметров: температуры, относительной влажности, атмосферного давления и передачи полученных результатов измерений в виде ASCII кодов по цифровым каналам связи в стандарте RS485 на внешние устройства отображения информации или системы сбора метеорологических данных.
Область применения ИПСЭС - гидрометеорология, метеорологическое обеспечение транспорта, мониторинг состояния окружающей атмосферы, промышленная безопасность.
Модификации ИПСЭС:
- ИПСЭС-1 – базовая модификация;
- ИПСЭС-1 01 - модификация с упрощенным датчиком давления.

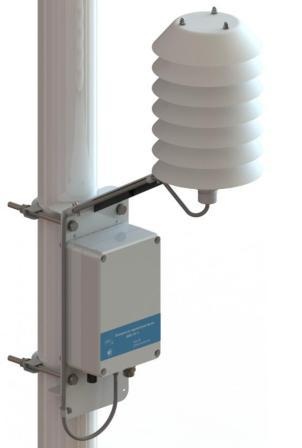

Измеритель состоит из:
- щупа измерительного, обеспечивающего измерение температуры и относительной влажности воздуха;
- модуля электроники, в котором расположен датчик атмосферного давления и обеспечивающего приём и обработку измерительной информации от щупа, а также передачу данных на блок индикации или системы верхнего уровня;
- радиационной защиты с кронштейном, предназначенной для создания единой конструкции и устранения влияния солнечной радиации, атмосферных осадков на работу и показания ИПСЭС.
Для отображения измеренных температуры и относительной влажности аоздуха, атмосферного давления может использоваться компьютер, обеспечивающий прием цифровых сигналов в стандарте RS485, на котором установлена специализированная программа HyperTerminal из состава ОС Windows или информация передается в системы сбора метеорологических данных.
Характеристики |
Значения |
Диапазон измерений температуры воздуха, оС, |
от минус 60 до 60 |
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, оС |
±0,2 Т> минус30оС ±0,3 Т ≤ минус 30оС |
Диапазон измерений относительной влажности, %, |
от 10 до 100 |
Пределы допускаемой абсолютной погрешности, измерений относительной влажности, % |
≤ ± 3 % 0 < Т ≤ 50°С; ≤ ±5% минус 40 ≤Т ≤ 0°С |
Диапазон измерений атмосферного давления, гПа, |
от 600 до 1100 |
Пределы допускаемой основной абсолютной погрешности измерений атмосферного давления ΔР не более, гПа, |
± 2 для ИПСЭС-1 01 ± 0,3 для ИПСЭС-1 |
Напряжение питания постоянного тока, В (внешний источник) |
от 20 до 27 |
Потребляемая мощность, ВА, не более |
10 |
Габаритные размеры, мм |
400х280х520 |
Масса, кг |
3,2 |
Относительная влажность окружающего воздуха, % |
до 98 при 35 оС |
Средний срок службы, лет |
8 |
Средняя наработка на отказ, ч |
20000 |
Степень защиты ИПСЭС от внешних воздействий соответствует IP54 по ГОСТ 14254 – 96.
ИПСЭС устойчив к воздействию росы и инея.
Измеритель упакованный в транспортную тару, прочен к воздействию температур от минус 50 до 50 C, соответствующих условиям транспортирования.А так же прочен к воздействию ударов с ускорением 100 м/с2 с длительностью ударного импульса 5 - 20 мс при общем количестве ударов 2000, соответствующих условиям транспортирования «Л» по ГОСТ Р 51908-2002.
Стандартная комплектация ИПСЭС - 1:
- ИПСЭС - 1 (базовая модификация) - 1 шт -
- Комплект ЗИП - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки - 1 шт
Стандартная комплектация ИПСЭС-1-01 (модификация с упрощенным датчиком давления):
- ИПСЭС-1 01 (модификация с упрощенным датчиком давления) - 1 шт
- Комплект ЗИП - 1 шт
- Руководство по эксплуатации - 1 шт
- Методика поверки - 1 шт
