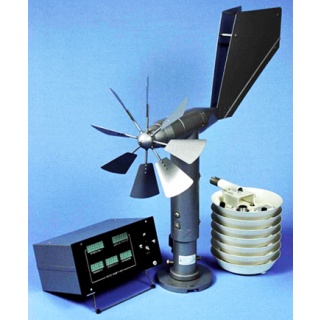

М-49М метеостанция
Предназначены для дистанционного измерения скорости и направления воздушного потока (ветра), атмосферного давления, температуры и относительной влажности воздуха, определения температуры точки росы.
Исполнения метеостанции:
- М-49М с датчиком ветра М-127 - предназначена выдачи и сохранения результатов измерения на компьютер через интерфейс RS-232. В состав метеостанции входит датчик ветра, датчик влажности, пульт с цифровой индикацией, соединительные кабели и блок питания, позволяющий работать от сети переменного тока напряжением 220 В.
- М-49М полевой вариант - Представляет собой вариант исполнения метеостанции, предназначенной для мобильного развертывания в «полевых условиях», а также может быть установлена на передвижные лаборатории. Параметры электропитания позволяют подключать метеостанцию к автомобильному аккумулятору (12V) или источнику питания (24V).
- М-49М с компьютерный метеоадаптером - предназначена выдачи и сохранения результатов измерения на компьютер через интерфейс RS-232
- М-49М с точкой росы - предназначена для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха, температуры точки росы влаги.
Температура точки росы влаги определяется программно на основе результатов измерений относительной влажности и температуры воздуха. - М-49М с датчиком ветра ДВМ - предназначена выдачи и сохранения результатов измерения на компьютер через интерфейс RS-232. В состав метеостанции входит датчик ветра, блок датчиков температуры и влажности, пульт с датчиком давления, программное обеспечение М-49М, соединительные кабели. Датчики метеостанции установлены на мачте переносного типа.
Принцип действия метеостанций основан на преобразовании метеорологических параметров: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра) в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте метеостанции или дисплея персонального компьютера при применении прикладной программы «МеteoSave».
|
Характеристики |
Значения |
||||
|
Исполнение |
М-49М с датчиком ветра М-127 |
М-49М с точкой росы |
М-49М с компьютерным метеоадаптером |
М-49М с датчиком ветра ДВМ |
М-49М полевой вариант |
|
Диапазоны измерения: |
|
|
|
|
|
|
- скорости ветра при использовании датчика ветра М-127, м/с |
от 1,5 до 60 |
от 1,5 до 60 |
от 1,5 до 60 |
|
|
|
скорости ветра при использовании датчика ветра ДВМ , м/с |
|
|
|
от 0,6 до 60 |
от 0,6 до 60 |
|
направления ветра, градусы |
от 0 до 360 |
||||
|
атмосферного давления гПа (мм рт.ст.) |
от 400 до 1060 (от 300 до 800) |
||||
|
температуры воздуха °С |
от минус 50 до плюс 50 |
||||
|
относительной влажности воздуха% |
от 30 до 98 |
||||
|
автоматический расчет температуры точки росы оС |
|
от 5 до плюс 50 |
|
|
|
|
Пределы допускаемой погрешности не более: |
|
|
|
|
|
|
по каналу скорости ветра при использовании датчика ветра М-127, м/с |
±(0,5 + 0,05V) |
±(0,5 + 0,05V) |
±(0,5 + 0,05V) |
|
|
|
по каналу скорости ветра при использовании датчика ветра ДВМ, м/с |
|
|
|
±(0,3 + 0,05V) |
±(0,3 + 0,05V) |
|
где V – измеряемая скорость ветра |
|
|
|
|
|
|
- по каналу направления ветра градусы |
±10 |
||||
|
- по каналу атмосферного давления, гПа (мм рт.ст.) |
±2,0 (± 1,5) |
||||
|
- по каналу измерения температуры воздуха, оС |
±0,8 |
||||
|
- по каналу относительной влажности воздуха, % |
±10 |
||||
|
- по каналу температуры точки росы, оС |
|
+/-7 |
|
|
+/-7 |
|
Порог чувствительности датчика ветра, м/с, не более: |
|
|
|
|
|
|
по скорости ветра для датчика ветра М-127 |
0,8 |
0,8 |
0,8 |
|
|
|
по скорости ветра для датчика ветра малогабаритного ДВМ |
|
|
|
0,6 |
0,6 |
|
по направлению ветра |
1,2. |
||||
|
Питание метеостанции осуществляется: |
|
|
|
|
|
|
от сети переменного тока напряжением |
(220 ±22/33)В частотой (50±1) Гц |
(220 ±22/33)В частотой (50±1) Гц |
|
(220 ±22/33)В частотой (50±1) Гц |
(220 ±22/33)В частотой (50±1) Гц |
|
или от источника постоянного тока напряжением |
(12±1) В и током не менее 1 А. |
||||
|
или от источника постоянного тока напряжением |
|
|
|
|
(24±1) В и током не менее 1 А |
|
Мощность, потребляемая метеорологической станцией, |
|
|
|
|
|
|
должна быть не более: |
|
|
|
|
|
|
от сети переменного тока, Вт |
35 |
35 |
|
35 |
35 |
|
от источника постоянного тока, Вт |
15 |
||||
|
Габаритные размеры, мм, не более: |
|
|
|
|
|
|
датчика ветра М-127 |
630х300х700 |
|
|
||
|
Датчик ветра ДВМ |
|
|
|
380х194х412 |
|
|
блока датчиков температуры и влажности |
240х197х230 |
240х197х230 |
|||
|
пульта |
260х210х140 |
|
260х210х140 |
||
|
Метеоадаптера компьютерного |
|
|
251х140х80 |
|
|
|
Масса, кг, не более: |
|
|
|
|
|
|
- датчика ветра М-127 |
5,8 |
|
|
||
|
- датчик ветра ДВМ |
|
|
|
2,0 |
|
|
- блока датчиков температуры и влажност |
3,0 |
3,0 |
1,5 |
||
|
- пульта с датчиком давления |
3,7 |
|
3,7 |
2,9 |
|
|
- Метеоадаптера компьютерного с датчиком давления |
|
|
2,0 |
|
|
|
- полного комплекта |
25 |
25 |
22 |
21 |
20 |
