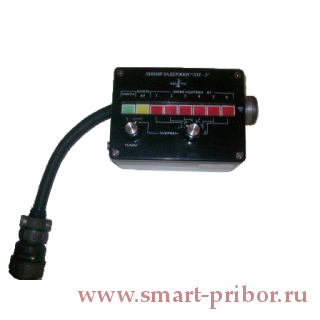

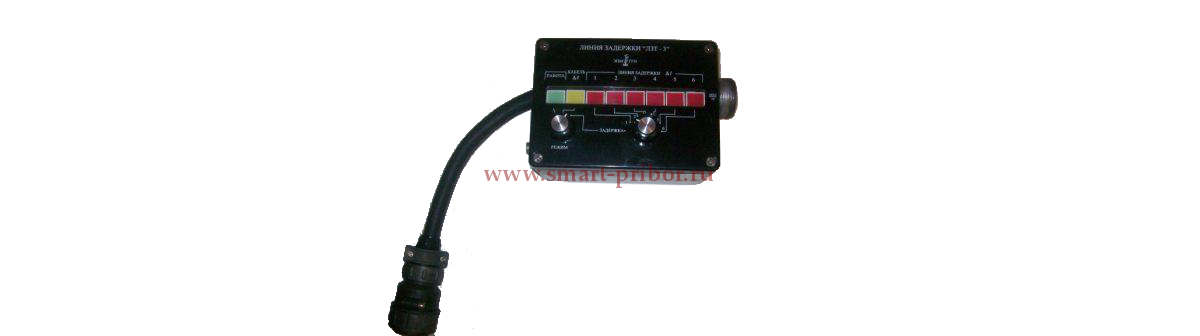

ЛЗТ- 3 линии задержки

Характеристики

Значения

Питание ЛЗТ-3 осуществляется от сети переменного тока напряжением

 (220) В частотой (50±1) Гц; (~220В подается от измерителя нижней границы облаков на разъем ПРИЕМНИК);

Мощность, потребляемая ЛЗТ-3 от сети переменного тока, не более,

6ВА.

При совместной работе ЛЗТ-3 и измерителя ВГНО, вносимая погрешность ЛЗТ-3 не превышает

 10 нс.

Габаритные размеры, не более,

220 х 115 х 95 мм.

Масса, не более,

1,5 кг.

 ЛЗТ-3 эксплуатируется в помещениях в диапазоне температур

от 5°С до 40°С

Относительная влажность

до 95% при температуре воздуха 30°С.

Средняя наработка на отказ не менее

10000 ч.

Полный установленный срок службы ЛЗТ, не менее

10 лет.

Среднее время восстановления

3 часа.

Положение переключателей «РЕЖИМ» ЗАДЕРЖКА ЛЗТ-3

Ожидаемое время задержки ЛЗТ-3 импульсного сигнала, нс

Предел допускаемой основной абсолютной погрешности определения времени задержки, нс

РЕЖИМ

ЗАДЕРЖКА

1

2

3

4

L

Любое

100± 20%

± 12

Задержка

1

200 ± 20%

± 18

Задержка

2

400 ± 20%

± 24

Задержка

3

800 ± 20%

± 37

Задержка

4

3000 ± 20%

± 92

Задержка

5

10000 ± 20%

± 133

Задержка

6

16000 ± 20%

± 325
