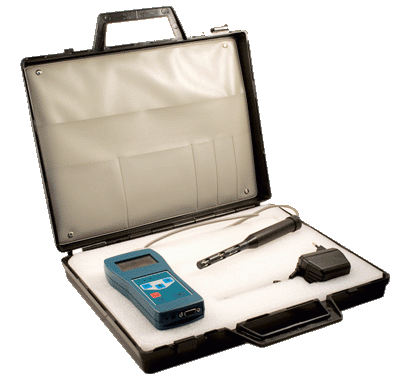

МЭС-200А метеометр

Наименование и Предел допускаемой основной погрешности, условное обозначение щупов измерительных

Измеряемые параметры

Диапазон измерений

Предел допускаемой основной абсолютная ∆о погрешности

Щуп измерительный Щ-1

давление

от 80 до 110 кПа

• ± 0,3 кПа (± 2,3 мм.рт.ст.) при температуре от 0 до 60 ^оС;
• ± 1,0 кПа (± 7,6 мм.рт.ст.) при температуре от минус 20 до 0^оС

относительная влажность

от 10 до 98 %

• ± 0,3 кПа (± 2,3 мм.рт.ст.) при температуре от 0 до 60 ^оС;
• ± 1,0 кПа (± 7,6 мм.рт.ст.) при температуре от - 20 до 0^оС

температура

отт- 40 до 85^оС

• ± 0,2 ^оС в диапазоне от -10 до 50 ^оС;
• ± 0,5 ^оС в диапазоне от -40 до -10 ^оС и от 50 до 85 ^оС;

скорость воздушного потока

от 0.1 до 20 м/с

Не нормируется

• в диапазоне от 0 до 0,1 м/с; ± (0,05 +0,05VX)м/с
• в диапазоне от 0,1 до 0,5 м/с; ± (0,1 + 0,05VX) м/с
• в диапазоне от 0,5 до 0,2 м/с; ± (0,5 + 0,05VX) м/с
• в диапазоне от 2 до 20 м/с, где VX – измеренное значение скорости воздушного потока, м/с

Наименование и Предел допускаемой основной погрешности условное обозначение щупов измерительных

Измеряемые параметры

Диапазон измерений

Предел допускаемой основной  погрешности

абсолютная ∆о

относит δо

Щуп измерительный температуры черного шара Щ-2

температура

от - 40 до 85 ^оС

• ± 0,2 ^оС в диапазоне от - 10 до 50 ^оС;
•  ± 0,5 ^оС в диапазоне от - 40 до - 10^оС и от 50 до 85 ^оС

температура влажного термометра (вычисляется

от 0 до 50 ^оС

±0,2 ^оС

ТНС - индекс (вычисляется)

от 0 до 45 ^оС

±0,2 ^оС

Щуп измерительный концентрации токсичных газов Щ-4

оксид углерода (СО)

(0 – 20) мг/м³

(20 – 120) мг/м³

±5 мг/м³

-

±25%

Щуп измерительный концентрации токсичных газов Щ-5

сероводород (Н2S)

(0 – 10) мг/м³

 (10 – 45) мг/м³

±2,5 мг/м³

±25%

Щуп измерительный концентрации токсичных газов Щ-6

диоксид серы (SО2 )

(0 – 10) мг/м³

 (10 – 50) мг/м³

±2,5 мг/м³

±25%

Характеристики

Значения

Габаритные размеры

Блок электроники

180x85x53 мм

Щуп измерительный базовый ( с соединительным кабелем L850мм)

220xдиам.26 мм

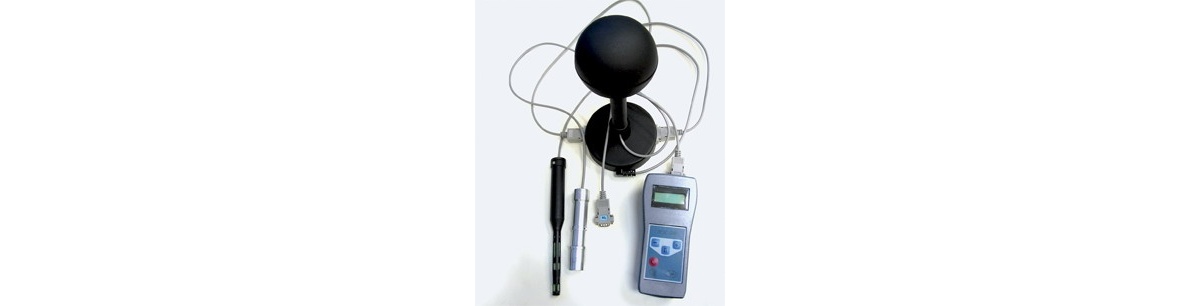

Измеритель температуры черного шара Щ-2 в составе:

- черная сфера

диам. 90 мм

- щуп измерительный температуры  ( с соединительным кабелем L850мм)

195xдиам.26 мм

- подставка ( с соединительным кабелем L850мм)

122x135x63 мм

Датчик электрохимический концентрации токсичных газов

135x диам.30 мм

Масса

Блок электроники

0,4 кг

Щуп измерительный базовый

0,1 кг

Измеритель температуры черного шара в составе:

- черная сфера

0,1 кг

Датчик электрохимический концент рации токсичных газов Щ4, Щ-5, Щ-6

0,09 кг

Время непрерывной работы МЭС от блока аккумуляторов, не менее:

- в р ежиме измерения скорости воздушного потока

5 ч

- в других

12 ч

Питание

аккумуляторы VH АА 1700 напряжением 4,8 В или от источника электропитания напряжением 12 В и током 0,25 А
