СВГ-47 свая винтовая (ПИ-20)
Предназначена для измерения уровня воды и используется в качестве репера на водомерных постах.
ТУ 4313-010-555-36779-2009
Технические характеристики

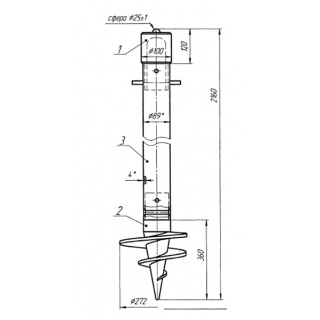

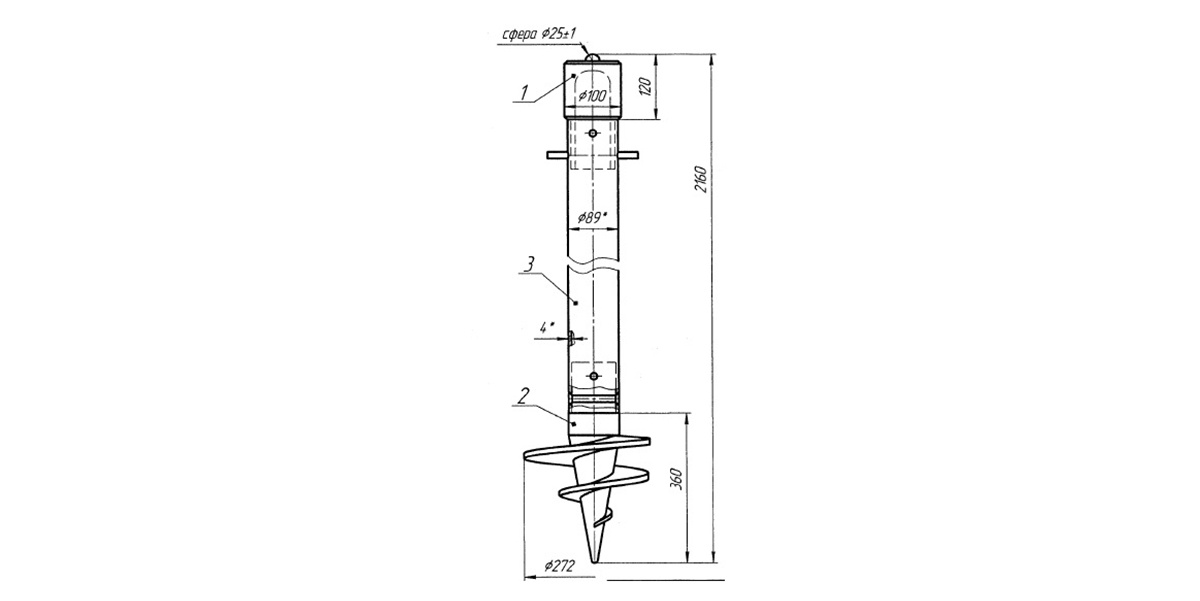

Состоит из чугунного винта, позволяющего погрузить сваю в грунт, металлический трубы и головки. Все части сваи соединены между собой заклепками. Головка сваи представляет собой цилиндр диаметром 100 мм, переходящий в сферу.
|
Характеристики |
Значения |
|
длина наконечника |
360 мм; |
|
наибольший диаметр лопасти |
272 мм; |
|
площадь опоры лопасти (не менее) |
0,25 м2; |
|
диаметр ствола |
89 мм; |
|
толщина стенки |
4 мм; |
|
оголовок цилиндрической формы сечением |
100 мм., длиной 150 мм., в торцевой части образует полусферу; |
|
максимальный крутящий момент кНм (кгс м) |
24,38 (2472); |
|
антикоррозионная обработка |
внутренняя полость заполнена битумом, наружная - 2-х компонентное эпоксидное покрытие; |
|
габаритные размеры |
2160х272х272 мм; |
|
масса |
38 кг |
