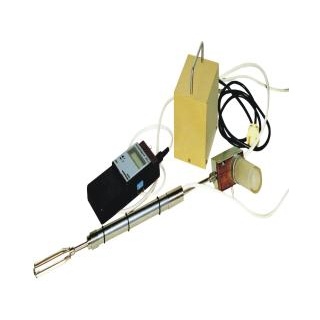

ПТ-1 психрометр электронный цифровой

Предназначен для измерения влажности в газоходах при определении параметров газопылевых потоков в соответствии с ГОСТ 17.2.4.08-90 при температуре газа от 5 до 80 0С и измерения температуры от минус 30 до плюс 115 оС.
Психрометр применяется на предприятиях теплоэнергетики, в вентиляционных системах и на предприятиях нефтехимии для измерения влажности отходящих дымовых газов.

По устойчивости к воздействию климатических факторов внешней среды психрометр имеет исполнение УХЛ 4.2 по ГОСТ 15150-69.
По защищенности от воздействия окружающей среды психрометр имеет степень защиты IP 20 по ГОСТ 14254-96.



Предназначен для измерения влажности в газоходах при определении параметров газопылевых потоков в соответствии с ГОСТ 17.2.4.08-90 при температуре газа от 5 до 80 0С и измерения температуры от минус 30 до плюс 115 оС.
Психрометр применяется на предприятиях теплоэнергетики, в вентиляционных системах и на предприятиях нефтехимии для измерения влажности отходящих дымовых газов.

По устойчивости к воздействию климатических факторов внешней среды психрометр имеет исполнение УХЛ 4.2 по ГОСТ 15150-69.
По защищенности от воздействия окружающей среды психрометр имеет степень защиты IP 20 по ГОСТ 14254-96.



Прибор имеет 2 исполнения, отличающиеся составом:

  1. иполнение блок измерений с датчиком, блоком питания и термопреобразователем;
  2. исполнение блок измерений с датчиком и блоком питания

Принцип действия психрометра основан на разности температур «сухого» и «влажного» термометров. В качестве датчиков температуры «• сухого» и «влажного» термометров использованы кремниевые транзисторы.
Парциальное давление водяных паров, пропорциональное разности температур «сухого» и «влажного» термометра, определяют по калибровочным таблицам или графикам. Прибор имеет нестандартный выходной сигнал для связи с прибором «Китой-2».

Преимущетсва
• высокая точность измерений;
• возможность измерения влажности любых газов, в том числе и агрессивных;
• широкий диапазон измерений и условий эксплуатации;
• удобная индикация показаний;
• подогрев газового тракта, исключающий выпадение росы.

Характеристики

Значения

Диапазон измерений относительной влажности газа при температуре от плюс 20 до плюс 80°С

0…100%

Основная абсолютная погрешность измерения относительной влажности, не более

±10%

Диапазон измерений температуры

от минус 30 до плюс 115°С

Точность измерения разности температур «сухого» и «влажного» термометров

±1°С

Расход газа через датчик, не менее

10 л/мин

Разрежение в газовом тракте датчика, не более

1 кПа (0,01 кгс/см2)

Температура окружающего воздуха

от +10 до +35°С

Мощность потребляемая блоком питания при работе от сети переменного тока, не более

20 Вт

Мощность потребляемая блоком измерения при работе от источника постоянного тока, не более

0,1 Вт

Напряжение питания от батареи типа «Крона»

9 В

Габаритные размеры:



     Датчик

600х70х180

     Термопреобразователь

360х30х30

     блок измерений

200х100х40

     блок питания

150х160х1000

Масса:



     Датчик

0,7

     Термопреобразователь

0,3

     блок измерений

0,35

     блок питания

2,2

Средняя наработка на отказ, не менее

15000 ч

Средний срок службы, не менее

10 лет



Стандартная комплектация:

  1. Блок измерений - 1 шт.
  2. Датчик    - 1 шт.
  3. Блок питания - 1 шт.
  4. Термопреобразователь - 1 шт.(поставляется c психрометром исполнения 1)
  5. Комплект ЗИП:
  6. Вставка плавкая ВП1-1А-250 В - 1 шт.
  7. Фильтр - 5 шт (фильтр изготовлен из сукна технического ГОСТ 438-87)
  8. Трубка ПВХ 6х1,5 - 2 шт. (Длина 2 м)
  9. Фитиль - 5 шт.( фитиль изготовлен из бязи арт.242 сорт 1 ГОСТ 29298-92)
  10. Руководство по эксплуатации - 1 экз.        
  11. Инструкция по поверке - 1 экз. (поставляется по желанию Заказчика. Поотдельному заказу)

Пример обозначения психрометра при заказе и в документации другой продукции, где он может быть применен:

"ГСП. Психрометр электронный цифровой ПТ-1 ТУ 4215-020-00202904-97, исп.1".

"ГСП. Психрометр электронный цифровой ПТ-1 ТУ 4215-020-00202904-97, исп.2".
