- ГМ-3 рейка морская стационарная
ГМ-3 рейка морская стационарная
Предназначена для определения уровневого режима воды прибрежной зоны морей и океанов, морских устьев рек, озер и водохранилищ.

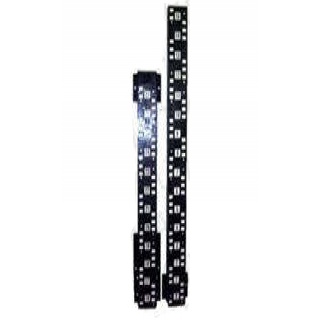

Рейка ГМ-3 изготавливается длиной 2,8; 4,0; 6,0; 8,0; 10,0; 12 м (применительно к пределам колебания уровня в пункте ее установки)
и состоит из двухметровых блоков (за исключением рейки длиной 2,8 м, состоящей из одного блока). Каждый двухметровый блок состоит из пяти пластин, закрепленных болтами на двухметровом швеллере. Рейка длиной 2,8 м состоит из семи таких же пластин, закрепленных на швеллере длиной 2,8 м.
Швеллер верхнего блока рейки ГМ-3 изготовляется на 70 мм длиннее для укрепления марки, на которой размещен выступ для установки нивелирной рейки.
Двухметровые блоки рейки соединяются между собой угловыми металлическими пластинами, изготовленными из уголкового железа.
Каждая пластина имеет окна, в которые вставляются эмалированные вкладыши делений и эмалированные цифровые вкладыши.
Вкладыш делений рейки вместе с промежутками между ними образует шкалу рейки. Цифровые вкладыши расположены посередине рейки через 10 см,
начиная от нуля. Крепление ГМ-3 к вертикальной опоре осуществляется болтами через отверстия в крайних планках,
соединяющих блоки рейки, а также через отверстия в крайних планках, закрепленных для этой цели на верхнем и нижнем концах рейки.
Характеристики |
Значения |
Соответствует стандарту |
ТУ 4312-002-27454137-2003 |
Срок службы |
нет ограничения |
Цена делений рейки, см |
2 |
Погрешность собранной рейки не превышает, мм |
|
- на каждый погонный дециметр рейки |
+/- 1 |
- на каждый погонный метр рейки |
+/- 2 |
- на каждые 4 погонных метра рейки |
+/- 4 |
Габаритные размеры
Длина рейки, м |
Габаритные размеры, см |
Масса, кг |
2,8 |
290х24х8 |
85 |
4,0 |
410х24х8 |
130 |
6,0 |
610х24х8 |
195 |
8,0 |
810х24х8 |
260 |
10,0 |
1010х24х8 |
325 |
12,0 |
1210х24х8 |
390 |
рейка морская ГМ-3-2,8
