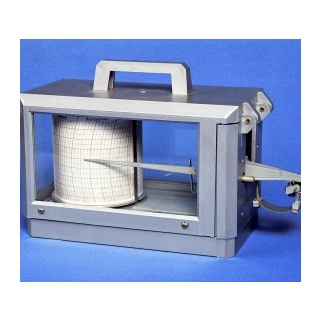

М-21А гигрограф

Предназначен для измерения и регистрации относительной влажности воздуха на метеорологических станциях. Применяются для нужд народного хозяйства.

Предназначен для измерения и регистрации относительной влажности воздуха на метеорологических станциях. Применяются для нужд народного хозяйства.

Цена: 43 591 pуб.

Исполнения гигрографа М-21А:

  1. М-21АС (суточный)
  2. М-21АН (недельный)

Принцип действия гигрографов основан на свойстве обезжиренного человеческого волоса изменять свою длину с изменением относительной влажности окружающего воздуха. Гигрограф состоит из следующих основных частей:

  • чувствительного  элемента  –  пучка  волос,  защищенного  от  повреждений ограждением;
  • передаточного механизма, состоящего из системы дуг с осями;
  • регистрирующей части, состоящей из стрелки с пером и часовым механизмом
  • корпуса, состоящего из основания и откидной крышки.

Изменение длины пучка волос, вызванное изменением влажности воздуха, преобразуется с помощью передаточного механизма в перемещение стрелки с пером по диаграммному бланку. Вращение барабана с надетым на него диаграммным бланком осуществляется часовым механизмом, который размещен внутри барабана и вращается вместе с ним вокруг центральной оси, неподвижно закрепленной на основной плате гигрографа.



Характеристики

Значения

Диапазон измерения и регистрации относительной влажности воздуха, %

от 30 до 100

Цена наименьшего горизонтального деления диаграммного бланка:

- для суточного гигрографа мин.

15

- для недельного гигрографа, ч

10

Цена наименьшего вертикального деления диаграммного бланка, %

2

Габаритные размеры гигрографов, мм. не более

335х240х180

Масса одного гигрографа любого типа, кг не более

2,5

Основная абсолютная погрешность гигрографов при регистрации относительной влажности окружающего воздуха, % не более

±10

Вариации показаний гигрографов, %,не более

6

Изменение показаний гигрографов, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, % ºС, не более

±0,5

Время установки показаний гигрографов, с. не более

300

Основная абсолютная погрешность часового механизма гигрографов при температуре (20±5) ºС, мин, не более

- для суточных гигрографов за 24 ч.

±10

- для недельных гигрографов за 168ч.

±70

Мгновенный суточный ход часового механизма гигрографов при температуре (20±5) ºС, мин, не более

±15

Изменение мгновенного суточного хода, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, % ºС, не более

±3

Вероятность безотказной работы за 1000ч. не менее

0,94

Стандартная комплектация М-21АС:

  1. Гигрограф суточный М-21АС - 1 шт
  2. Перо - 2 шт
  3. Чернила ЧСП-1 - 1флакон 20 см3
  4. Бланк диаграммный ЛМ-бр № 1080 - 370 шт
  5. Паспорт - 1 шт

Стандартна комплектация М-21МН:

  1. Гигрограф суточный М-21АС - 1 шт
  2. Гигрограф недельный М-21 А 11 - 1шт
  3. Перо - 2 шт
  4. Чернила ЧСП-1 - 1флакон 20 см3
  5. Бланк диаграммный ЛМ-5р № 1083 - 53 шт
  6. Паспорт - 1 шт
