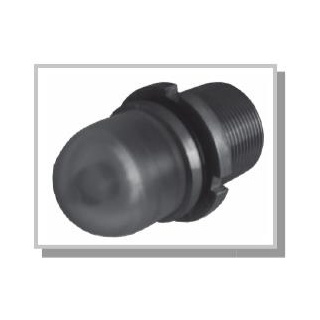

ExИВП индикатор взрывозащищённый полупроводниковый
Предназначены для индикации состояния электроприводов и связанных с ними электрических устройств и др. электротехнического оборудования путем подачи на индикатор напряжения постоянного или переменного тока.
Индикатор ЕхИВП предназначен для встраивания во взрывозащищённое оборудование (посты, шкафы управления), с видом взрывозащиты взрывонепроницаемая оболочка «d» и взрывозащита вида «е», расположенные во взрывоопасных зонах и помещениях 1 и 2 класса по ГОСТ Р 52350.10, ГОСТ Р 52350.14.
Наименование показателей | ExИВП-d | ExИВП-e |
1. Маркировка взрывозащиты | ЕхdIICU | ЕхеIIU |
2. Материал корпуса | Сталь 12Х18Н | Полиамид ПА-66 |
3. Напряжения питания, В | 6, 12, 24, 36, 60, 110, 220, постоянное или переменное | |
4. Ток потребления, мА | 10-20 | |
5. Потребляемая мощность | не более 2 Вт | |
6. Наработка на отказ | около 100000 часов | |
7. Диапазон рабочей температуры | от -60°С до +60°С | |
8. Цвет свечения индикатора | Красный, зелёный, синий, жёлтый, белый | |
9. Сечение присоединяемого кабеля, мм2, не более | 2,5 | |
10. Яркость, мКд не менее | 100 |
Габаритные чертежи
Стандартная комплектация:
- Индикатор световой взрывозащищенный полупроводниковый ЕхИВП - 1 шт.
- Этикетка -1 экз. На партию, поставляемую в один адрес
- Руководство по эксплуатации - 1 экз. На одну упаковку, направляемую в один адрес, но не более чем на 25 индикаторов
Обозначение при заказе
1 ЕхИВП – индикатор взрывозащищённый полупроводниковый
2 Вариант исполнения:
d — с маркировкой взрывозащиты ЕхdIICU;
е — с маркировкой взрывозащиты ЕхеIIU.
3 Материал корпуса:
для индикатора ЕхИВП-d:
С – углеродистая качественная сталь;
Н – сталь коррозионностойкая;
для индикатора ЕхИВП-е:
А – алюминиевый сплав
4 Цвет свечения индикатора:
Кр — красный, Зел — зелёный, Син — синий, Ж — жёлтый, Бел — белый.
5 Рабочее напряжение, В: 6, 12, 24, 36, 60, 110, 220
6 Обозначение технических условий
