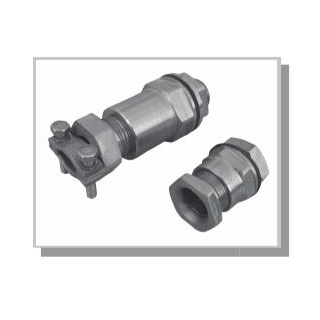

ЕхdКВУ, ЕхеКВУ взрывозащищенные кабельные вводы унифицированные

В зависимости от исполнения, взрывозащищенные вводы могут эксплуатироваться в рабочем состоянии при следующих климатических факторах внешней среды по ГОСТ 15150-69:

• УХЛ3.1 в диапазоне температуры окружающей среды от -30 до +50ºС в атмосфере типа II (исполнения из конструкционных сталей, индекс в обозначении С).
• ХЛ 1.1 в диапазоне температуры окружающей среды от -60 до +80ºС в атмосфере типа II, III и IV (исполнения из коррозионностойких сталей или алюминиевых сплавов, индекс в обозначении Н или А соответственно).

Взрывозащищённые кабельные вводы в нерабочем состоянии  (хранение, транспортирование и при перерывах в работе) должны соответствовать условиям хранения и транспортирования 4 по ГОСТ 15150-69 в диапазоне температуры от минус 50 до плюс 50°С при влажности  (95±3)% при температуре 35°С. Пространственное положение взрывозащищённых кабельных вводов при эксплуатации — произвольное. Вводы  являются однофункциональными восстанавливаемыми  изделиями.

Рисунок А

Рис 1	Рис 2
Рис 3	Рис 4
Рис. 5. Остальное см. рис. 1	Рис 6
Рис 7	Рис 8
Рис 9	Рис 10
Рис 11	Рис 12
Рис 13	Рис 14
Рис 15	Рис 16
Рис 17	Рис 18
Рис 19	Рис 20

Примечание:

G* — трубная резьба по ГОСТ 6357-73
К** — коническая дюймовая резьба по ГОСТ 6111-52
М*** — метрическая резьба по ГОСТ 8724-81

Взрывозащищённые кабельные вводы, кроме классификации по способу прокладки кабеля, подразделяются по способу монтажа корпуса кабельного ввода к оболочке (Ех компоненту):
- неразъёмное соединение  по внешнему диаметру (сварка  герметичным сварочным швом по ГОСТ 5264-80, или ГОСТ 14771-76).
См. исполнения соотв. рис. 1, 4, 7, 12;

- неразъёмное соединение  по внешнему диаметру хвостовика (сварка  герметичным сварочным швом по ГОСТ 5264-80, или ГОСТ 14771-76).  См. исполнения соотв. рис. 2, 5, 8, 13;

- разъемное соединение с помощью трубной цилиндрической резьбы. См. исполнения соотв. рис. 3,  6,  9, 14; — разъемное соединение с помощью метрической резьбы. См. исполнения соотв. рис. 10, 15, 17, 19;

- разъемное соединение с помощью трубной конической резьбы. См. исполнения соотв. рис. 10, 15, 17, 19;

Контроль сварочных швов на прочность и герметичность производится опрессовкой в течении 5 мин. при давлении 1,2 МПа. ДЕФОРМАЦИЯ И ТЕЧЬ СВАРНОГО ШВА НЕ ДОПУСКАЕТСЯ. Допускается проверку качества сварного шва произвести в соответствии с действующими в монтажной организации нормами контроля качества сварных соединений. Корпус взрывозащищённого ввода с присоединительной резьбой ввернуть в стенку, присоединяемой "взрывонепроницаемой оболочки" до упора, не менее чем на пять витков резьбы, и  затянуть. Уплотнение резьбового соединения допускается осуществить эпоксидными  компаундами или аналогичными им материалами.

ЗАПРЕЩАЕТСЯ ПРИМЕНЕНИЕ УПЛОТНИТЕЛЯ ТИПА ЛЕНТЫ ФУМ ИЛИ ЛЬНЯНОЙ НАБИВКИ.

Стандартная комплектация:

1. В соответствии с примером заказа в вводной части Ввод кабельный унифицированный взрывозащищённый 1 шт.
2. Этикетка 1 экз. На партию вводов каждого обозначения в каждом транспортном месте
3. Руководство по эксплуатации - 1 экз. на отгрузочную партию

Структура обозначения Вводов при заказе и в другой документации:

Ввод кабельный Ех d КВУ-К-4-14- А ТУ 3449-093-12150638-2008

1                     2        3  4  5  6   7               8

1.  Ввод кабельный типа Ех (взрывозащищенный).
2.  Вид взрывозащиты:

          d – взрывозащита вида «взрывонепроницаемая оболочка» (включая взрывонепроницаемые оболочки объёмом свыше 2000 см³) для применения во взрывоопасных             зонах классов нулевого, 1-го и 2-го по ГОСТ Р 52350.10-2005 и ГОСТ Р 52350.14-2006;

          е – взрывозащита вида «е».

3. Кабельный Ввод Унифицированный.
4. Сособ прокладки кабеля (К – открытая, Т – трубная, Б – бронированная, М– металлорукав).
5. Исполнение, соответствующее рисунку приложения А (в примере рисунок А.4 с приварным корпусом, с трубной прокладкой присоединяемого кабеля). Обозначение приложения А в номере рисунка не указываются. Для Вводов взрывозащиты вида «е» номер рисунка не указывается;
6. Максимальный диаметр кабеля по таблицам приложений А и Б (в примере ввод для монтажа кабеля с наружным диаметром от 12 до 14 мм).
7. Материал ввода: С – конструкционная сталь; Н – коррозионно-стойкая сталь; А – алюминиевый сплав;

       8 Обозначение настоящих технических условий.

Допускается другое сочетание присоединительной и установочной резьбы, оговариваемое отдельно в заказе.
