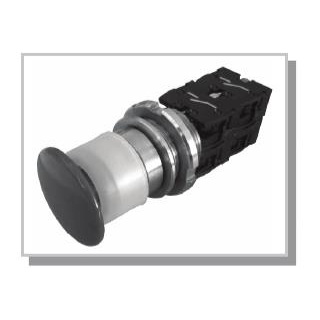

ExВК-1dU взрывозащищенные кнопки

Предназначены для коммутации электрических цепей постоянного и переменного тока промышленной частоты с напряжением от 0,5 до 500В, при силе тока от 0,05 до 10А, во взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилам устройства электроустановок (ПУЭ, п.п. 7.3)» и в соответствии с другими нормативными документами, определяющими применение электрооборудования во взрывоопасных зонах и помещениях.
Кнопки ЕхВК-1dU являются Ех-компонентами с маркировкой взрывозащиты ExdIICU и предназначены для встраивания во взрывонепроницаемые оболочки (посты, пульты, шкафы) взрывозащищенного оборудования II группы (IIA, IIB, IIC).

Предназначены для коммутации электрических цепей постоянного и переменного тока промышленной частоты с напряжением от 0,5 до 500В, при силе тока от 0,05 до 10А, во взрывоопасных зонах и помещениях 1 и 2 классов по ГОСТ Р 52350.10 и ГОСТ Р 52350.14, «Правилам устройства электроустановок (ПУЭ, п.п. 7.3)» и в соответствии с другими нормативными документами, определяющими применение электрооборудования во взрывоопасных зонах и помещениях.
Кнопки ЕхВК-1dU являются Ех-компонентами с маркировкой взрывозащиты ExdIICU и предназначены для встраивания во взрывонепроницаемые оболочки (посты, пульты, шкафы) взрывозащищенного оборудования II группы (IIA, IIB, IIC).

Табл. №1

Характеристики

Значения

Маркировка взрывозащиты, соответственно

ExdIICU

Степень защиты от пыли и влаги по ГОСТ 14254

IP66/ IP20

Диапазон рабочих температур в зависимости от мате-

риала корпуса, ºС:

- углеродистая качественная сталь (С)

- коррозионно-стойкая сталь (Н)

-30…+60

-50…+60

Номинальное напряжение, В:

- переменного тока частоты 50 и 60 Гц

- постоянного тока

500

220

Номинальный ток, А

10

Диапазон коммутационных токов, А

0,05…10

Сечение присоединяемых проводов, мм2 не более

2,5

Вид нагрузки

актив./индук.

Мощность коммутирования, не более Вт

600

Схема коммутации, (см. табл. 2)

20, 02, 40, 04, 11, 22, 31, 13

Группа условий эксплуатации по ГОСТ 17516.1

М8

Механическая износостойкость кнопок по виду управ-

ления элемента, млн. циклов, не менее:

- с толкателем цилиндрическим или грибовидным

- с грибовидным фиксируемым толкателем

10

0,25

Схемы коммутации кнопок серии ЕхВК

Обозначение при заказе и количество замыкающих или размыкающих контактов.

Табл.2

Стандартная комплектация:

  1. Кнопка взрывозащищенная ЕхВК-1dU - 1 шт.
  2. Этикетка - 1 экз. на партию, поставляемую в один адрес
  3. Руководство по эксплуатации - 1 экз. на одну упаковку, направляемую в один адрес, но не более чем на 25 кнопок

Пример записи при заказе:

1- ЕхВК-1dU – взрывозащищенная кнопка, предназначенная для встраивания во взрыво-
непроницаемые оболочки взрывозащищенного оборудования II группы (IIA, IIB, IIC) с мар-
кировкой взрывозащиты ЕхdIICU;
2 – номер схемы соединения в соответствии с табл.2;
3 – буква, указывающая материал корпуса:
С – углеродистая качественная сталь ГОСТ 1050;
Н – сталь коррозионностойкая ГОСТ 5632;

4 – цифра, указывающая тип толкателя:
1 – цилиндрический;
2 – грибовидный;
3 – грибовидный с фиксацией;
5 – буква, указывающая цвет толкателя:
Ч – черный; Кр – красный; Зел – зеленый; Ж – желтый; Син – синий; Бел – белый;
6 – ТУ 3428-146-12150638-2011 – обозначение технических условий;

Габаритный чертеж:
