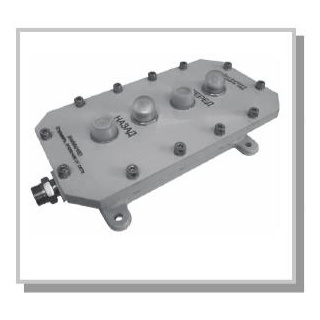

ЕхПКУ посты управления кнопочные

Посты управления взрывозащищенные кнопочные серии ЕхПКУ с маркировкой взрывозащиты ШхсШСТб и ЕхПКУ 1 и ЕхПКУ2 с маркировкой взрывозащиты ЕхсШСТб изготавли­ваются на основе корпусов с взрывозащитой вида «взрывонепроницаемая оболочка» и кабельных вво­дов Ех-с1-КВУ, оснащаются выключателями кнопоч­ными ЕхВК- 1(Ш и индикаторами полупроводниковыми ЕхИВП-д (см. настоящий каталог).

Посты управления взрывозащищенные кнопочные могут содержать от 1 до 8 элементов управления индикации (по заказу могут по­ставляться с количеством элементов более 8), снабженными текстовыми надписями. Под элементами понимается выключатель кнопочный ЕхВК-сШ или световой индикатор полупроводниковый ЕхИВП-с1.

Рис. 2 Кнопка ЕхВК-1d с грибовидным толкателем (Остальное Рис.1)

Рис. 3 Кнопка ЕхВК-1d с грибовидным тол-кателем с фиксацией. (Остальное Рис. 1)

Рисунок 4. ЕхПКУ1-2. Габаритные размеры и нумерация расположения элементов.

Рисунок 5. ЕхПКУ1-3. Габаритные размеры и нумерация расположения элементов.

Рис. 6. ЕхПКУ1-4. Габаритные размеры и нумерация расположения элементов.

РИС. 7. ЕхПКУ1-8. Габаритные размеры и нумерация расположения элементов.

Рис 8. ЕхПКУ2-4. Габаритные размеры и нумерация расположения элементов

Структура условного обозначения постов:

В заказе взрывозащищенного поста сначала указывается обозначение поста, число элементов, материал кор­пуса, вид кабельных вводов и диаметр кабеля, затем указывается обозначение элементов управления и надписи на табличке для каждого положения в соответствии с рисунками 1,2,3,4,5,6,7,8.

1. 1. Пост взрывозащищенный кнопочный ЕхПКУ 1 — обозначение серии постов, пост управления кнопочный, цифра указы­вает вид корпуса ЕхПКУ 1 или ЕхПКУ2 в соответствии с рисунками 1, 2, 3, 4, 5, 6,7,8.
   2. Цифра, указывающая максимальное количество элементов, которые можно уста­навливать в данном корпусе: 2 — максимально 2 элемента (Рис.4); 3 — максимально 3 элемента (Рис.5); 4 — максимально 4 элемента (Рис.6); 8 — максимально 8 элементов(Рис.7).
   3. С — Буква, указывающая материал корпуса:С — углеродистая качественная сталь ГОСТ 1050; Н — сталь коррозионно-стойкая ГОСТ 5632; А — Алюминиевый сплав (только для поста ЕхПКУ2-4).
   4. Бр — Буква, указывающая вид кабельного ввода для различной прокладки кабеля: — К — ввод для открытой прокладки кабеля; — Т — ввод для трубной прокладки, присоединительная резьба 0%, возможна поставка с резьбой G3/4 — обозначение Т1/2;- Бр — ввод для прокладки бронированного кабеля; — М — ввод для прокладки кабеля в металлорукаве с внутренней присоединительной резьбой С3/4.
   5. 14 - максимальный диаметр прокладываемого кабеля в соответствии ТУ на вводы ка­бельные ЕхдКВУ (см. ТУ 3449-093-12150638-2008 или раздел каталога «Кабельные вводы»).

Далее необходимо указать элементы управления (кнопки или индикаторы), устанавли­ваемые в выбранный корпус:

1. - номер положения элемента управления в посту в соответствии с рисунками 4, 5, 6, 7.
2. ЕхВК-1dU-11-С-2-Син - обозначение элемента (кнопки или индикатора), необходимого для установки в месте указанном цифрой на рисунках постов.
3. СТОП - надпись, которую необходимо выполнить рядом с элементом управления или индикации поста управления.
4. ТУ3428-146-12150638-2011 - обозначение ТУ поста.

Стандартная комплектация постов ЕхПКУ:

1. Пост управления взрывозащищенный ЕхПКУ 1 шт.
2. Паспорт 1 экз. На каждый пост
3. Руководство по эксплуатации 1 экз. На одну упаковку, направляемую в один адрес, но не более чем на 25 кнопок

Стандартная комплектация постов ЕхПКУ1 и ЕхПКУ2:

1. Пост управления взрывозащищенный ЕхПКУ 1 шт.
2. Паспорт 1 экз. На каждый пост
3. Руководство по эксплуатации 1 экз. На одну упаковку, направляемую в один адрес, но не более чем на 25 постов

Структура условного обозначения постов:

В заказе взрывозащищенного поста сначала указывается обозначение поста, число элементов, материал кор­пуса, вид кабельных вводов и диаметр кабеля, затем указывается обозначение элементов управления и надписи на табличке для каждого положения в соответствии с рисунками 1,2,3,4,5,6,7,8.

1. 1. Пост взрывозащищенный кнопочный ЕхПКУ 1 — обозначение серии постов, пост управления кнопочный, цифра указы­вает вид корпуса ЕхПКУ 1 или ЕхПКУ2 в соответствии с рисунками 1, 2, 3, 4, 5, 6,7,8.
   2. Цифра, указывающая максимальное количество элементов, которые можно уста­навливать в данном корпусе: 2 — максимально 2 элемента (Рис.4); 3 — максимально 3 элемента (Рис.5); 4 — максимально 4 элемента (Рис.6); 8 — максимально 8 элементов(Рис.7).
   3. С — Буква, указывающая материал корпуса:С — углеродистая качественная сталь ГОСТ 1050; Н — сталь коррозионно-стойкая ГОСТ 5632; А — Алюминиевый сплав (только для поста ЕхПКУ2-4).
   4. Бр — Буква, указывающая вид кабельного ввода для различной прокладки кабеля: — К — ввод для открытой прокладки кабеля; — Т — ввод для трубной прокладки, присоединительная резьба 0%, возможна поставка с резьбой G3/4 — обозначение Т1/2;- Бр — ввод для прокладки бронированного кабеля; — М — ввод для прокладки кабеля в металлорукаве с внутренней присоединительной резьбой С3/4.
   5. 14 - максимальный диаметр прокладываемого кабеля в соответствии ТУ на вводы ка­бельные ЕхдКВУ (см. ТУ 3449-093-12150638-2008 или раздел каталога «Кабельные вводы»).

Далее необходимо указать элементы управления (кнопки или индикаторы), устанавли­ваемые в выбранный корпус:

1. - номер положения элемента управления в посту в соответствии с рисунками 4, 5, 6, 7.
2. ЕхВК-1dU-11-С-2-Син - обозначение элемента (кнопки или индикатора), необходимого для установки в месте указанном цифрой на рисунках постов.
3. СТОП - надпись, которую необходимо выполнить рядом с элементом управления или индикации поста управления.
4. ТУ3428-146-12150638-2011 - обозначение ТУ поста.
