ПИ1 и ПИ2. Преобразователи интерфейса USB ↔ RS-485

Предназначены для конфигурирования оповещателя "ЭКРАН-ИНФО" и связи ПКП "Дозор-1А" с ПК, с целью его настройки и передачи (чтения и записи) информации при работе с различными прикладными программами. При этом пользователю становятся доступны следующие функции:

  • Запись созданной конфигурации в оповещатель "ЭКРАН-ИНФО или в ПКП "Дозор-1А"
  • Чтение уже имеющейся в приборе или оповещателе конфигурации
  • Для ПКП "Дозор-1А", чтение журнала событий, мониторинг состояние системы, обновление прошивки

Предназначены для конфигурирования оповещателя "ЭКРАН-ИНФО" и связи ПКП "Дозор-1А" с ПК, с целью его настройки и передачи (чтения и записи) информации при работе с различными прикладными программами. При этом пользователю становятся доступны следующие функции:

  • Запись созданной конфигурации в оповещатель "ЭКРАН-ИНФО или в ПКП "Дозор-1А"
  • Чтение уже имеющейся в приборе или оповещателе конфигурации
  • Для ПКП "Дозор-1А", чтение журнала событий, мониторинг состояние системы, обновление прошивки

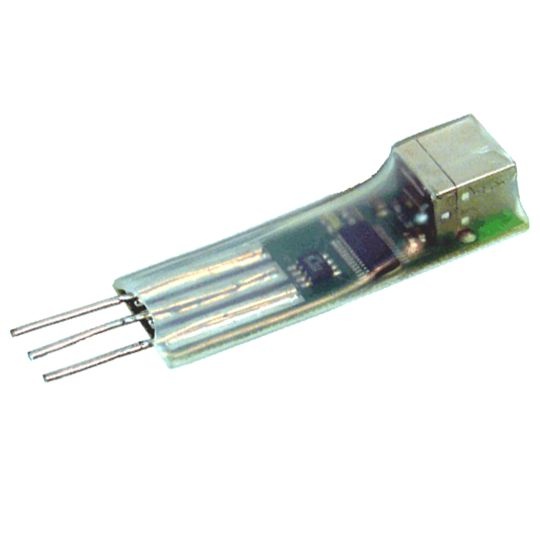

ПИ1 - Подключение к компьютеру одного или группы приборов Дозор-1А для работы с программным обеспечением. ПИ1 подключается непосредственно к разъемам прибора. Длина линии связи между ПИ1 и компьютером может достигать нескольких метров (1-2 м).
ПИ2 - отличается от ПИ1 наличием гальванической развязки, что делает связь значительно более помехоустойчивой и позволяет прокладывать линии (RS-485) от ПКП-1А до ПИ2 длиной до нескольких километров.

питание
от USB-порта
ток потребления, не более, мА
80
уровни и нагрузочная способность линии RS‑485
USB-стандарт
габаритные размеры ПИ-1, не более, мм
70х20х15
габаритные размеры ПИ-2, не более, мм 90х60х22
масса блока ПИ-1, не более, кг  0,1
масса блока ПИ-2, не более, кг  0,2
срок службы, не менее, лет
10
гарантийный срок, лет
5



Оба преобразователя получают питание от компьютера по USB кабелю. При подключении преобразователя к компьютеру необходимо установить драйверы для работы с ним.  Скачать драйвера USB-RS485 для ПИ1 и ПИ2 (zip, 850 kb) (Источник: www.ftdichip.com) . Обратите внимание, что установка драйвера производится в два этапа, по окончании которых в системе появляется новый СОМ порт, который надо будет указывать в прикладных программах.

Схема преобразователей интерфейса ПИ1 и ПИ2:



Схема подключения ПИ1 и ПИ2 к оповещателю "ЭКРАН-ИНФО" и КПК "Дозор-1А":
