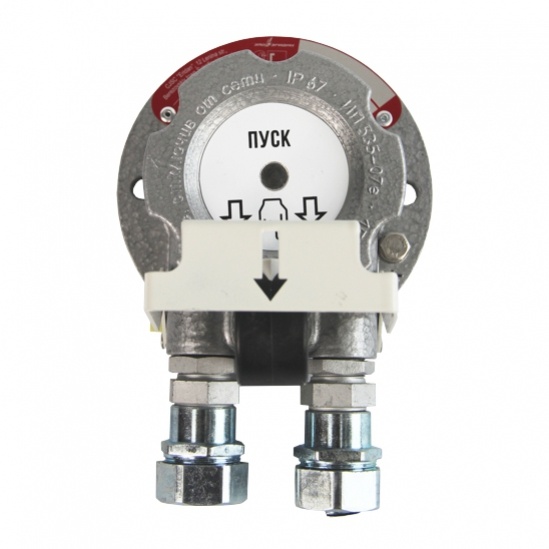

УДП ИП535-07е «ПУСК»

Предназначен для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Может подключаться напрямую в цепи исполнительных устройств (И1 исполнение) или в шлейф пожарной сигнализации для работы с приемно -контрольным прибором (И2 исполнение).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Предназначен для запуска исполнительных механизмов систем пожаротушения, дымоудаления и т. п.

Активация УДП производится двумя действиями (обязательное требование к УДП действующего ГОСТ 53325-2012).
Может подключаться напрямую в цепи исполнительных устройств (И1 исполнение) или в шлейф пожарной сигнализации для работы с приемно -контрольным прибором (И2 исполнение).

Устройство Дистанционного Пуска применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.

Особенности УДП ИП535-07е "ПУСК":

  • активация УДП производится двумя действиями
  • «Антивандальная» конструкция корпуса
  • приводной элемент - магнитоуправляемый, виброустойчивый и ударопрочный
  • максимально допустимое коммутируемое напряжение 60В при максимально допустимом коммутируемом токе 0,5А

Устройство пуска может выпускаться в модификациях:

а) устройство дистанционного пуска взрывозащищенное ИП535-07е-“ПУСК”-И1 (исполнение И1), предназначенное для ручного запуска систем противопожарной защиты и обеспечивающее замыкание цепи при активации;

б) устройство дистанционного пуска взрывозащищенное ИП535-07е-“ПУСК”-И2 (исполнение И2), предназначенное для ручного запуска систем противопожарной защиты при работе в шлейфах пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).

Характеристики УДП ИП535-07е "ПУСК" И1 исполнение:

УДП ИП535-07е "ПУСК" И1 обеспечивает замыкание цепи исполнительных устройств при активации.

Характеристики Значения
маркировка взрывозащиты
1ExdmIICT6
пылевлагонепроницаемость IP66 / IР67
максимально допустимая коммутируемая мощность не более, Вт
10
максимальное коммутируемое напряжение, В
60
максимально допустимый коммутируемый ток, А
0,5
индикация режимов работы, дежурный режим / режим активации да / нет
условия эксплуатации, ° С
от -60 до +85
габаритные размеры, не более, мм
245x135x80
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5



Характеристики УДП ИП535-07е "ПУСК" И2 исполнение:

УДП ИП535-07е "ПУСК" И2 можно включать в шлейф пожарной сигнализации на размыкание (последовательное включение) или на замыкание (параллельное включение).

Характеристики Значения
маркировка взрывозащиты
1ЕхdmIICT6
пылевлагонепроницаемость IP66 / IР67
напряжение питания, В
8-28
максимальный потребляемый ток, мкА
70
индикация режимов работы, дежурный режим / режим активации да / да
условия эксплуатации, ° С
от -60 до +85
габаритные размеры, не более, мм
245x135x80
масса, не более, кг
1,0
срок службы, не менее, лет
10
гарантийный срок, лет
5


Принцип работы:

Активация устройства производится путем смещения вниз защитного элемента (1) и извлечения на себя приводного элемента (2). При этом ломается сменный элемент (3). При возвращении приводного элемента (2) в исходное положение устройство вновь начинает работать в дежурном режиме (только для исполнения И1). Для установки защитного элемента (1) в рабочее положение потребуется новый сменный элемент (3), который идет в комплекте поставки. Это позволяет использовать устройство многократно.

Конструкция:

  • приводной элемент конструктивно отделен от корпуса
  • неокисляющиеся пружинные клеммы WAGO
  • выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
  • НОВИНКА! Появилась новая опция - козырек (по заказу, в стандартный комплект не входит)

Ключевые характеристики:

  • высокая пылевлагонепроницаемость IP67 и виброустойчивость (заливка компаундом)
  • возможность многократного использования
  • для постоянного контроля шлейфа и индикации дежурного режима установлен зеленый светодиод при активации светодиод гаснет (Исполнение И2)



Стандартная комплектация:

Наименование

Кол.

Примечания

Устройство дистанционного пуска

1

И1/И2 по заявке

Кабельный ввод

2

По заявке *

Кольцо уплотнительное





d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

2

2

2



Шайба d10 мм

Шайба d12 мм

2

2



Заглушка

1



Спец. ключ

1



Клеммный ключ WAGO

1



Дюбель, саморез

2



Магнитный ключ

1

Для ИП535-07е-“ПУСК”-И2

Резистор Rк=51 кОм

1

Для ИП535-07е-“ПУСК”-И1

Сменный элемент

10

Для фиксации защитного элемента

Козырек

1

По заявке

Руководство по эксплуатации

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию

Свидетельство РМРС

1

На партию при заказе

Козырек представляет собой цельную деталь из стали с порошковой окраской, предназначен для защиты от атмосферных осадков для извещателей пожарных ручных взрывозащищенных серии ИП535-07е и устройства дистанционного запуска ИП535-07е "ПУСК".

Внешний вид Обозначение Расшифровка
kr1 Козырек При необходимости, в заказе укажите "с козырьком", по умолчанию в комплект не входит

Оборудование поставляется с двумя кабельными вводами на выбор:

внешний вид Обозначение Расшифровка
k1 ШТ 1/2 "  штуцер для трубной разводки с резьбой G½ "
ШТ 3/4 " ШТ 3/4 "  штуцер для трубной разводки с резьбой G¾ "
k2 КВБ12  кабельный ввод для бронированного кабеля с диаметром брони до 12 ММ
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 ММ
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
Dу = прохода 15 мм
КВМ20 КВМ20 кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу = 20 мм
ЗГ  оконечная заглушка
ОЭ **  оконечный элемент (ОЭ) *

* Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2 / 1-ТР, ИП101-07е, ИП535-07е и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).

** В соответствии с п.13.15.20 СП 5.13130.2009:

При отсутствии визуального контроля наличия питания на пожарных извещателях, включенных в радиальный шлейф пожарной сигнализации, в конце шлейфа рекомендуется предусматривать устройство, обеспечивающее визуальный контроль его состояния (например, устройство с проблесковым сигналом)

Светодиод, расположенный на оконечном элементе, сигнализирует о исправности шлейфа. Работает в мигающем режиме.

Электрические характеристики ОЭ:

  • напряжение в шлейфе, В, 8-28
  • максимальный ток потребления, мкА, 50
