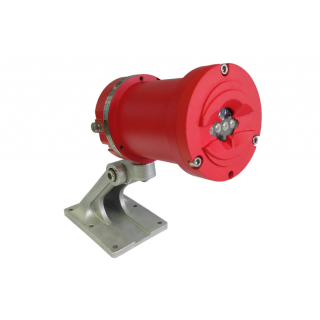

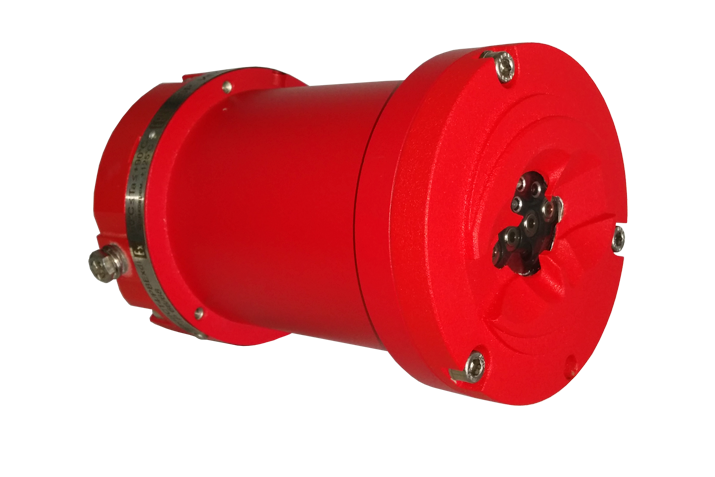

ИПЭС IR4000 извещатель пламени

Предназначен для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).

ИПЭС- IR4000 является извещателем комбинированного действия, регистрирующим электромагнитное излучение пламени в четырех спектральных диапазонах инфракрасного (ИК) света с углом обзора 120°.

Область применения

  • взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д.,
  • при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
  • взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью,
  • нефтепродуктами, природным газом и т.п.;
  • морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
  • в составе установок и комплексов противопожарной защиты и пожаротушения.

Предназначен для обнаружения возникновения пожара в поле зрения извещателей и выдачи аварийной (предупредительной) сигнализации на приборы приемно-контрольные пожарные и охранно-пожарные (ППКП).

ИПЭС- IR4000 является извещателем комбинированного действия, регистрирующим электромагнитное излучение пламени в четырех спектральных диапазонах инфракрасного (ИК) света с углом обзора 120°.

Область применения

  • взрывоопасные и пожароопасные зоны помещений и наружных установок в местах установки технологического оборудования насосных станций магистральных нефтепроводов, резервуарных парков, наливных эстакад и т.д.,
  • при возможном возникновении взрыво- и пожароопасной смеси паров нефтепродуктов, природного газа и других углеводородов;
  • взрыво- и пожароопасные объекты нефтегазового и топливно-энергетического комплексов, в том числе производственные площадки, транспортные системы и хранилища нефтегазового сектора, резервуары с нефтью,
  • нефтепродуктами, природным газом и т.п.;
  • морские нефтедобывающие / нефтеперерабатывающие платформы, суда и корабли ВМФ, в том числе подводный флот;
  • в составе установок и комплексов противопожарной защиты и пожаротушения.

Особенности и преимущества:

  • угол обзора 120°
  • взрывозащищённое исполнение;
  • повышенная помехоустойчивость к источникам ложных срабатываний;
  • повышенные рабочие температуры -60°С до +90°С (кратковременно до +125°С)
  • выходные сигналы: аналоговый, цифровой, «сухие» контакты реле;
  • возможность фиксации выходного сигнала «Пожар» после окончания действия причины появления сигнала тревоги;
  • возможность блокировки выходного сигнала тревоги при проведении проверки (магнитный браслет);
  • поворотный кронштейн для ориентации на предполагаемый источник возгорания;
  • высокая степень защиты от внешних воздействующих факторов окружающей среды, в т.ч. антикоррозионная защита и устойчивость к механическому воздействию;
  • возможность дополнительной защиты от окружающей среды при установке на открытом воздухе (защитный козырек);
  • поддержка протоколов связи Modbus RTU (Hart s);
  • наличие специальных вариантов исполнения в зависимости от особенностей эксплуатации извещателей.

Характеристики

Значения

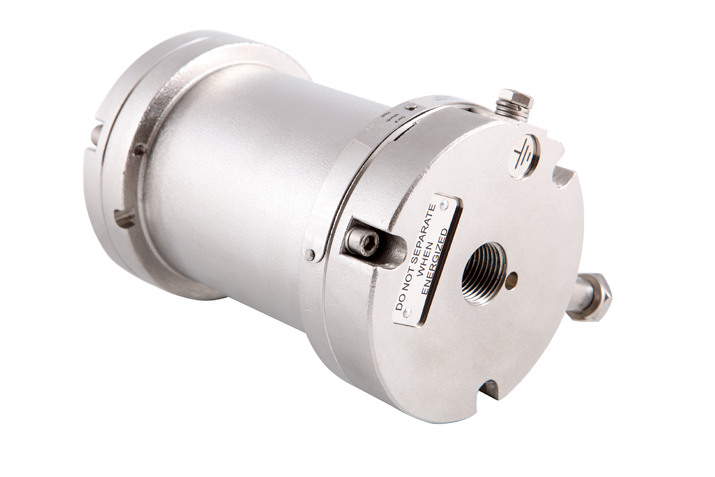

Материал корпуса:

 Нержавеющая сталь марки 316

Для обоих типов корпуса используется крепёжный кронштейн из нержавеющей стали.

Маркировка взрывозащиты

1ExdIICT4/PBExdI

Степень защиты корпуса от внешних воздействий по ГОСТ 14254-9

 IP 66/IP68

Габаритные размеры (без кронштейна, без модуля МВЭС) не более, мм

235х190х120.

Масса ИПЭС-IR4000 (с кронштейном) не более, кг

 6,0 (нержавеющая сталь).

 Тип кабельного ввод

 взрывозащищенный:

Диаметр присоединяемого бронированного кабеля:

Минимальное:

внутреннее уплотнительное кольцо ø 6 – 7.5 мм;

внешнее уплотнительное кольцо - ø 8 – 10 мм;

 Максимальное:

внутреннее уплотнительное кольцо ø 10.5 – 12мм;

внешнее уплотнительное кольцо - ø 14 – 17 мм

Диапазон температур окружающей среды

 от -60 до +90 C (кратковременно до 125  оC)

Относительная влажность

  до 98% (допускается кратковременное воздействие 100% влажности с конденсацией).

Напряжение электропитании



Номинальное: 24 В пост. тока;

Диапазон: 18 …32 В пост. тока;

Потребляемая мощность ИПЭС-IR4000

в дежурном режиме – не более 2 ВА, в режиме тревоги – не более 3 ВА

в режиме самотестирования – не более 5 ВА, в режиме обогрева – не более 6 ВА.

Угол обзора ИПЭС-IR4000 не менее

120о.

ИПЭС реагируют:

а) на излучение, создаваемое тестовыми очагами ТП-5 и ТП-6 по ГОСТ Р 53325 на расстоянии не менее 25 м (извещатели 1-го класса);

б) на излучение, создаваемое источником тестового излучения ИТЭС ЖСКФ.676216.001 ТУ.

Выходные сигнал

 аналоговый сигнал: 4..20 мА

цифровой сигнал в стандарте RS-485 с интерфейсом Modbus RTU; - срабатывание контактов реле на замыкание «Пожар»; - срабатывание контактов реле на размыкание «Неисправность».

Время срабатывания ИПЭС-IR4000 на тестовые очаги пламени ТП-5 и ТП-6 на расстоянии 25 м.

не более 5 с

Стандартная комплектация:

  1. ИПЭС-IR4000 с кронштейном* для крепления;
  2. руководство по эксплуатации ЖСКФ.425248.001 РЭ - 1 экземпляр;
  3. комплект крепежа;
  4. тестовая программа для проверки состояния ИПЭС-IR4000

*в базовом комплекте поставляется исполнение кронштейна (ЖСКФ.301568.010) из нержавеющей стали;
