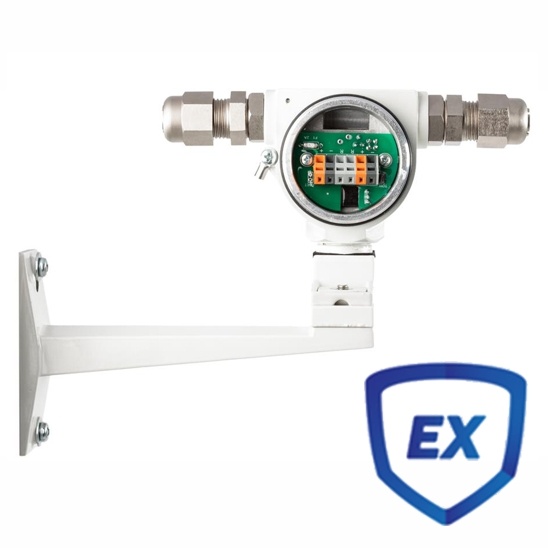

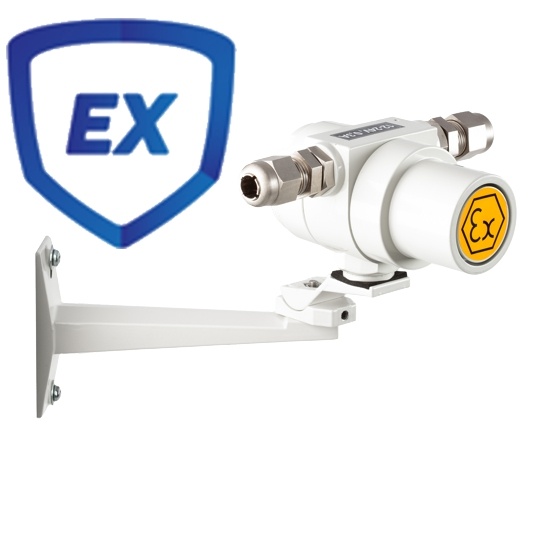

ВС-07еа оповещатель пожарный взрывозащищенный адресный звуковой
Предназначен для использования в качестве звукового средства оповещения, обеспечивает подачу звукового сигнала во взрывоопасной зоне с звуковым давлением не менее 100 дБ.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств.
Отличительные особенности:
- эксплуатация в жестких климатических условиях - от -60...+70°С
-
подключение по 4-х проводной линии
-
питание электрической схемы оповещателя осуществляется от адресного шлейфа
-
контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания
-
возможно изменение характера звучания дистанционно, в настройках приемо-контрольного прибора - 2 режима
Ключевые характеристики:
- звуковое давление на расстоянии 1 метра, не мение 100 дБ
- высокая коррозионная стойкость и пылевлагонепроницаемость IP65
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- виброустойчивость (заливка компаундом)
| Характеристики | Значения |
|
маркировка взрывозащиты
|
1ЕхdIIСT6 Х
|
|
напряжение питания от внешнего источника питания, В
|
12-24 VDC |
|
максимальный потребляемый ток
|
|
| от внешнего источника питания в дежурном/активном режиме , не более, А | 0,02 / 0,07 |
| от адресного шлейфа , не более, мА | 2,0 |
|
звуковое давление на расстоянии (1,00±0,05) м, не менее, дБ
|
100
|
|
тип звукового сигнала – сирена.
диапазон частот генерируемого звукового сигнала, кГц
|
1,0 – 4,5
|
| cтепень защиты оболочки | IP65 |
| температура эксплуатации, °С | - 60... +70 |
|
допускаемая продолжительность непрерывной работы в режиме подачи звукового сигнала, не более, час
|
3
|
|
габаритные размеры корпуса оповещателя, без кабельных вводов и кронштейна, не более, мм
|
85x85x135
|
|
масса оповещателя, не более, кг
|
2
|
|
срок службы, не менее, лет
|
10
|
|
гарантийный срок, лет
|
5
|
|
Наименование |
Кол. |
Примечание |
|
Оповещатель |
1 |
|
|
Кабельный ввод |
2 |
По заявке * |
|
Кольцо уплотнительное |
|
|
|
d6-8 мм для кабелей Ø6-8 мм |
2 |
|
|
d8-10 мм для кабелей Ø8-10 мм |
2 |
|
|
d10-12 мм для кабелей Ø10-12 мм |
2 |
|
|
Шайба d10 мм |
2 |
|
|
Шайба d12 мм |
2 |
|
|
Заглушка |
1 |
|
|
Клеммный ключ |
1 |
|
|
Магнитный ключ |
1 |
|
|
Кронштейн |
1 |
|
|
Дюбель, саморез |
4 |
|
|
Шестигранный ключ S4 |
1 |
|
|
Паспорт |
1 |
|
|
Сертификат соответствия ПБ |
1 |
На партию |
|
Сертификат соответствия ТР ТС |
1 |
На партию |
| Внешний вид | Обозначение | Расшифровка |
 |
ШТ 1/2" |
штуцер для трубной разводки с резьбой G½"
|
 |
ШТ 3/4" | штуцер для трубной разводки с резьбой G¾" |
 |
КВБ12 |
кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
|
 |
КВБ17 | кабельный ввод для бронированного кабеля с диаметром брони до 17 мм |
 |
КВМ15 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм |
 |
КВМ20 |
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
|
 |
ЗГ |
оконечная заглушка
|
