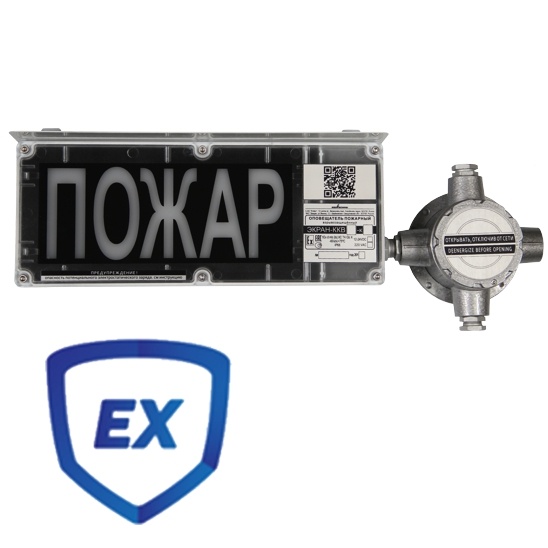

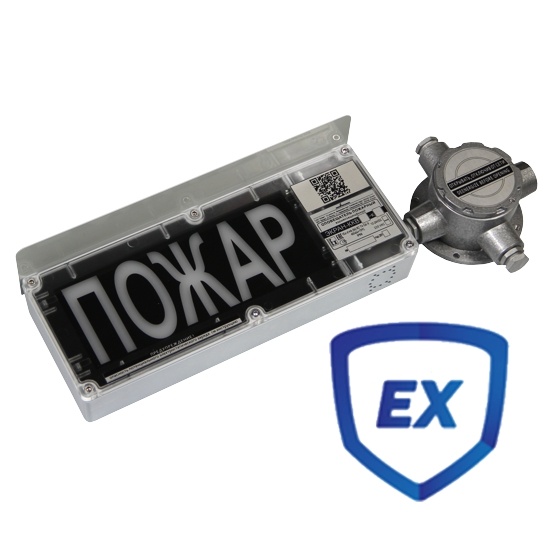

ЭКРАН-а-ККВ оповещатель пожарный взрывозащищенный адресный

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке.

Предназначен для использования в качестве светового или светозвукового средства оповещения, информационного указателя и обеспечивает подачу светового и звукового сигналов во взрывоопасной зоне.
Оповещатель предназначен для работы только в составе адресного шлейфа приборов с поддержкой протокола «Дозор-07а».
Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей и судостроительной отраслей, и взрывоопасных зонах других производств.
Текст надписи, вид пиктограммы, цвет надписи, фон табло и тип коммутационной коробкой необходимо указать при заявке.


Модификации:

  • ЭКРАН-а-С-ККВ - световой оповещатель с мигающим режимом работы табло (по заявке возможен вариант - с постоянным свечением табло)
  • ЭКРАН-а-СЗ-ККВ - светозвуковой оповещатель с мигающим режимом работы табло со звуковым давлением не менее 100 дб;
Оповещатели ЭКРАН-а-С-ККВ, ЭКРАН-а-СЗ-ККВ выпускаются с дополнительной свето-информационной секцией «Автоматика отключена».

Отличительные особенности:

  • подключение по 4-х проводной  линии
  • питание электрической схемы оповещателя осуществляется от адресного шлейфа
  • контроль цепи питания на обрыв и короткое замыкание – от внешнего источника питания

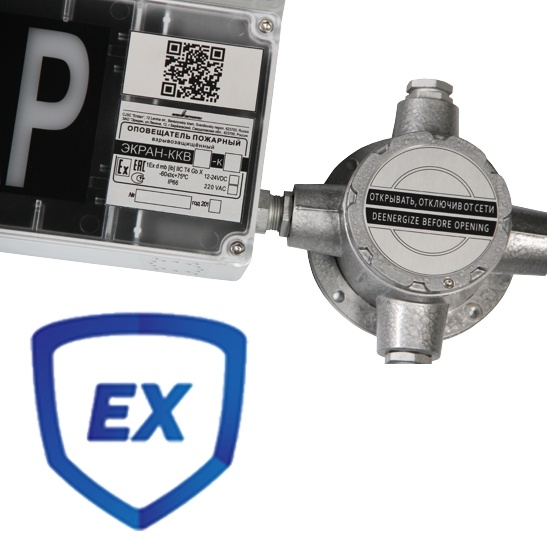

  • Оповещатель ЭКРАН-а-ККВ - имеет встроенную коммутационную коробку с 3 вводными отверстиями и может комплектоваться вводными устройствами (от 1 до 3). По умолчанию ЭКРАН-а-ККВ комплектуется 2 заглушками и одним вводным устройством на выбор.

Ключевые характеристики:

  • каждая функция оповещателя имеет уникальный заводской (серийный) номер, идентифицируемый адресным приемно-контрольным прибором «Дозор-1А» или аналогичным с поддержкой протокола «Дозор-07а»
  • высокая пылевлагонепроницаемость и ударопрочность IP66 виброустойчивость (заливка компаундом)

Конструкция:

  • Размеры информационного поля основной секции 250х100 мм
  • выпускается в корпусе из поликарбоната
  • предусмотрена установка козырька (опция) ВНИМАНИЕ!  В стандартный комплект поставки козырек не входит!

Ключевые характеристики:

  • звуковое давление, не менее 100 дБ (на расстояние 1 метра)
  • взрывонепроницаемая оболочка, маркировка: 1Ex d mb [ib] IIC T4 Gb Х
  • высокая пылевлагонепроницаемость IP66
  • виброустойчивость (заливка компаундом)
Характеристики Значения
маркировка взрывозащиты
1Ex d mb [ib] IIC T4 Gb Х
пылевлагонепроницаемость IP66
уровень звукового давления, на расстоянии (1,00 ± 0,05) м, не менее, дБ  100
напряжение питания, В
12-24
максимальный потребляемый ток от источника питания, не более, мА

- световая функция
210
- звуковая функция
50
- дополнительная секция
50
максимальный потребляемый ток от адресного шлейфа, не более, мА
2
условия эксплуатации, °С
от -60 до +75°С
количество оповещателей в адресном шлейфе, не более, шт
120
габаритные размеры, не более, мм
390х170х60
масса, не более, кг
2,5
срок службы, не менее, лет
10
гарантийный срок, лет
5



Условные обозначения:

  • С - световой
  • СЗ - свето-звуковой

Общая комплектация оповещателя ЭКРАН-а-ККВ с постоянно присоединенной внешней взрывозащищенной клеммной коробкой

Наименование

Кол.

Примечания

Оповещатель ЭКРАН-а-ККВ

1





Дюбель, саморез

5





Козырек

1

По заказу

Ключ шестигранный S4

1



Магнитный ключ

1



Коробка ККВ-07е

1



Кабельный ввод

3



Кольцо уплотнительное

d6-8 мм для кабелей Ø6-8 мм

d8-10 мм для кабелей Ø8-10 мм

d10-12 мм для кабелей Ø10-12 мм

3

3

3

По заявке *

Шайба d10 мм

3



Шайба  d12 мм

3



Заглушка

2



Ключ шестигранный S2,5

1



Спец. ключ для крышки

1



Паспорт

1



Сертификат соответствия ПБ

1

На партию

Сертификат соответствия ТР ТС

1

На партию


Комплектация оповещателей и указателей "ЭКРАН-ККВ" дополнительной секцией:

№ комплекта
состав комплекта
обозначение комплекта
К1 Оповещатель без доп. секции ЭКРАН-а-С/СЗ-ККВ
К2 Оповещатель с доп. световой секцией ЭКРАН-а-С/СЗ-ККВ



Наличие козырька:

 Оповещатель и указатель "ЭКРАН-а-ККВ" в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".

Внешний вид Обозначение Расшифровка
k1
ШТ 1/2"
 штуцер для трубной разводки с резьбой G½"
ШТ 3/4" ШТ 3/4"  штуцер для трубной разводки с резьбой G¾"
k2
КВБ12
 кабельный ввод для бронированного кабеля с диаметром брони до 12 мм
КВБ17 КВБ17 кабельный ввод для бронированного кабеля с диаметром брони до 17 мм
КВМ15 КВМ15
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного
прохода Dу=15 мм
КВМ20 КВМ20
кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм
ЗГ
 оконечная заглушка


Оповещатель пожарный взрывозащищенный адресный ЭКРАН-а-С-К1-ККВ, 2 хКВМ15, 1хЗГ, цвет красный, надпись «ПОЖАР», козырек, ТУ 4371-007-43082497-05, 1 шт
