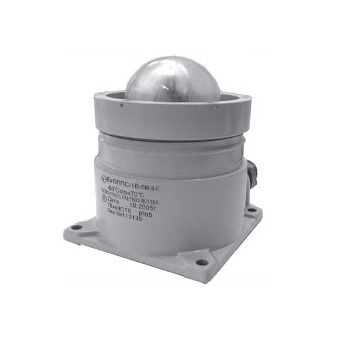

ЕхОППС–1В–ПМ оповещатели пожарные световые взрывозащищенные повышенной мощности
Предназначены для непрерывной круглосуточной работы (обеспечение возможности выдачи световых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.
Оповещатели ЕхОППС-1В-ПМ имеют три режима работы, доступных потребителю:
- вращение светового сигнала по кругу;
- мигание с частотой 0,5 — 5,0Гц;
- постоянное свечение.
Цвет свечения ЕхОППС-1В-ПМ по выбору потребителя одноцветный, двухцветный или трёхцветный (например, синий и красный);
Оповещатели поставляются с кабельными вводами различных исполнений:
- для присоединения бронированного кабеля ( Б ),
- для открытой прокладки присоединяемого кабеля (К),
- для прокладки кабеля в трубе ( Т ) с присоединительной резьбой G 3/4 , (возможна поставка с присоединительной резьбой G1/2 ).
В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10, 10 — 12 и 12 — 14мм.
* По заказу выпускается специальная модель оповещателя с резиновыми уплотнениями кабелей с диаметром по поясной изоляции только от 14 до 18мм с шагом 1мм (4 комплекта уплотнений и заглушка). В обозначении при заказе такой модели после условного обозначения кабельного ввода (К, Т или Б) в скобках указывается цифра 18.
Характеристики |
Значения |
Световой сигнал оповещателей контрастно различим при его (оповещателя) освещенности: |
до 500 лк в телесном угле обзора до 180° С |
Оповещатели ЕхОППС-1В-ПМ-Н поставляются с частотой мигания тревожного светового сигнала: |
от 0,5…5 Гц (индекс в обозначении -1) и с постоянным свечением (индекс в обозначении -2) |
Цвет свечения оповещателей: |
красный (К) желтый (Ж); белый (Б); зеленый (3), синий (С) |
Оповещатели работают от источника постоянного тока напряжением: |
от 10,6…27,4 В |
Схема подключения: |
двухпроводная |
Потребляемая мощность, не более: |
1,0 Вт |
Время работы в режиме подачи тревожной сигнализации: |
не более 180 минут |
Вид и уровень взрывозащиты: |
1E×dIICT6 по ГОСТ Р 51330.1-99 |
Степень защиты: |
IP 66 по ГОСТ 14254-96 |
Масса Оповещателя не более |
3,0 кг |
Наименование |
Кол. |
Примечание |
Оповещатель Ех ОППС-1В (Ех ОППС-1В-ПМ) (Ех ОППС-1В-Р) (Ех ОППС-1В-СМ) |
1 шт. |
Со штуцерами в соответствии с заказом: под открытый кабель, или под про- кладку кабеля в трубе с присоедини- тельной резьбой G3\4-В(G1/2-В), или под бронированный кабель, или без ка- бельных вводов, но с резьбовыми за- глушками |
Этикетка |
1 экз. |
на каждый оповещатель |
Руководство по эксплуатации |
1 экз |
на каждые 25 штук |
Ключ специальный для Ех ОППС-1В, Ех ОППС-1В-Р (Ех ОППС-1В-ПМ) |
1 экз |
на каждые 25 штук |
Комплект ЗИП для моделей ЕхОППС-1В, ЕхОППС-1В-ПМ, ЕхОППС-1В-СМ |
||
Кольцо уплотнительное (смесь резиновая ИРП 1347) |
2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 12-14 мм |
Комплект ЗИП для ЕхОППС-1В-Р |
||
Кольцо уплотнительное (смесь резиновая ИРП 1266) |
2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 12-14 мм |
Комплект ЗИП для моделей под кабель диаметром от 14-18 мм |
||
Кольцо уплотнительное (смесь резиновая 6190-38 ТУ 2512-046-00150281-2003) |
2 шт 2 шт 2 шт |
для кабеля диаметром 15-16 мм для кабеля диаметром 16-17 мм для кабеля диаметром 17-18 мм |
Примечания:
1. Для моделей под кабель диаметром от 14 до 18 мм штуцер с присоединительной резьбой G1/2-В под прокладку кабеля в трубе не предусмотрен.
2. Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на оповещатель при поставке или вложены в комплект ЗИП.
Примеры записи при заказе:
Оповещатель пожарный световой взрывозащищенный повышенной мощности ЕхОППС -1В-ПМ, в корпусе из нержавеющей стали ( Н ), для прокладки кабеля в трубе с присоединительной резьбой G3/4 (Т) , с цветом свечения — красный, синий и зелёный (КСЗ ):«Оповещатель пожарный световой взрывозащищенный ЕхОППС -1В-ПМ-Н- Т-КСЗ ТУ 4371-078-12150638-2002»
