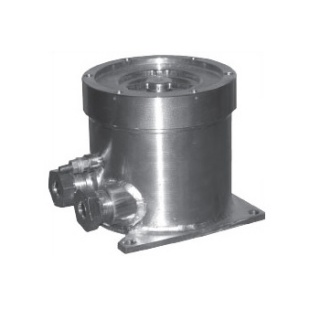

ЕхОППЗ–2В–Р оповещатели пожарные звуковые взрывозащищенные с расширенным диапазоном температуры эксплуатации
Предназначены для непрерывной круглосуточной работы в дежурном режиме (обеспечение возможности выдачи звуковых сигналов тревожной сигнализации) в системах пожарной сигнализации и пожаротушения при совместной работе с приемно-контрольными устройствами.
Оповещатели ЕхОППЗ-2В-Р допускается использовать при температуре окружающей среды от 70 до 120°С в течение 3-х часов во взрывоопасной зоне.
|
Характеристики |
Значения |
|
Вид и уровень взрывозащиты по ГОСТ Р 51330.1-99 |
1ЕхdIIСТ6 |
|
Степень защиты по ГОСТ 14254-96 |
IР66 |
|
Применение во взрывоопасных зонах по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99 |
1 и 2 классов |
|
Климатическая зона ХЛ1.1 от минус 60 до плюс 70 (120)°С в атмосфере типа II, III или IV по ГОСТ 15150-69 |
Индекс в обозначении - Н (коррозионная сталь); |
|
Климатическая зона УХЛ3.1 и ХЛ1.1 от минус 60 до плюс 70°С в атмосфере типа II по ГОСТ 15150-69 |
Индекс в обозначении - А (алюминиевый сплав); |
|
ТУ завода-изготовителя |
ТУ 4371-073-12150638-2002 |
|
Оповещатели поставляются с переменным звучанием (индекс в обозначении - 1) или непрерывным (индекс в обозначении - 2) |
|
|
Несущая частота звукового сигнала находится в диапазоне частот, Гц |
от 1500 до 3000 |
|
Максимальное звуковое давление составляет, при температуре 70/120°С, не менее, дБ |
95/90 |
|
Напряжение питания, В |
от 10,6 до 27,4В постоянного тока (Uном.=24В) |
|
Схема подключения |
двухпроводная |
|
Максимальный ток потребления, мА |
300 |
|
Время непрерывной работы в режиме подачи тревожной сигнализации, не более, минут |
180 |
|
Габаритные размеры, мм, не более |
160х105х112 |
|
Масса, не более, кг |
3,0 |
Стандартная комплектация:
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
908.2013.00.000 908.2329.00.000, 908.2352.00.000 908.2543.00.000 |
Оповещатель ЕхОППЗ-2В ЕхОППЗ-2В –ПМ ЕхОППЗ-2В –Р, ЕхОППЗ-2В –ПМ Р ЕхОППЗ-2В-ПМ-18 |
1 шт |
Со штуцерами в соответствии с заказом: под открытый кабель, или под прокладку кабеля в трубе с присоединительной резьбой G3\4- В(G1/2-В), или прокладку бронированного кабеля, или под прокладку кабеля в металлорукаве, или без штуцеров кабельных вводов, но срезьбовыми заглушками |
|
908.2013.00.000 ЭТ |
Этикетка |
1 экз |
|
|
908.2013.00.000 РЭ |
Руководство по эксплуатации |
1 экз |
25 штук Оповещателей |
|
908.2013.90.000 |
Ключ специальный |
1 экз |
25 штук Оповещателей |
|
|
ЗИП для моделей ЕхОППЗ-2В, ЕхОППЗ-2В-ПМ под кабель диаметром от 8-14 мм |
||
|
908.2013.00.013* 908.2013.00.013-02 908.2013.00.013-04 |
Кольцо уплотнитель- ное (смесь резиновая ИРП 1347) |
2 шт 2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 10-12 мм для кабеля диаметром 12-14 мм |
|
|
ЗИП для моделей ЕхОППЗ-2В-Р, ЕхОППЗ-2В-ПМР под кабель диаметром от 8-14 мм |
||
|
|
Кольцо уплотнительное (смесь резиновая ИРП 1266) |
2 шт 2 шт 2 шт |
для кабеля диаметром 8-10 мм для кабеля диаметром 10-12 мм для кабеля диаметром 12-14 мм |
|
|
ЗИП для моделей под кабель диаметром от 14-18 мм |
||
|
908.2013.00.013-06* 908.2013.00.013-07 908.2013.00.013-08 908.2013.00.013-09 |
Кольцо уплотнительное (смесь резиновая 6190-38 ТУ 2512-046-2 шт 00150281-2003) |
2 шт 2 шт |
для кабеля диаметром 14-15 мм для кабеля диаметром 15-16 мм для кабеля диаметром 16-17 мм для кабеля диаметром 17-18 мм |
Примечание:
1* При применении штуцера с присоединительной резьбой G1/2-В кольцо уплотнительное для кабеля диаметром 12-14 мм не применяется и не укладывается
2* Два комплекта сменных деталей (штуцер, кольцо уплотнительное для кабеля диаметром 8-10 мм или 14-15 мм, кольцо нажимное и заглушка) установлены на Оповещатель при поставке или вложены в комплект ЗИП
Пример записи при заказе:
Оповещатель пожарный звуковой взрывозащищенный ЕхОППЗ -2В-Р, предназначенный для эксплуатации в диапазоне температур окружающей среды от минус 60 до плюс 70оС постоянно и в течение 3 часов от 70 до 120°С, в корпусе из коррозионностойкой стали ( Н), для прокладки бронированного кабеля ( Б), звучание типа «сирена» (1) «Оповещатель пожарный звуковой взрывозащищенный ЕхОППЗ-2В-Р-Н-Б-1 ТУ 4371-073-12150638-2002» .
