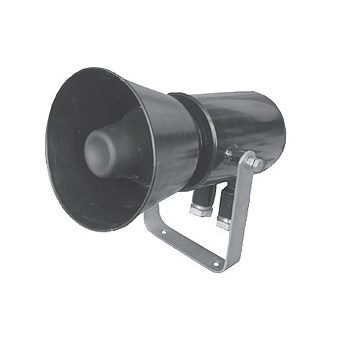

РУПОР–В–12, РУПОР–В–220 (сирена)пожарные оповещатели звуковые взрывозащищенные
Предназначен для работы в режиме 24/7 (трансляция заранее записанных сигналов, цель которых обеспечение безопасности) в системах пожарной сигнализации и пожаротушения при совместной работе с ПКУ и соответствуют ТУ 4371-134-12150638-2007.
Могут быть применены во взрывоопасных зонах первого и второго классов по ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99.
Звуковой взрывозащищенный оповещатель начинает работать сразу же после подачи напряжения.
Звуковой сигнал транслируется без перерыва до отключения питания. В процессе монтажа на плате можно выбрать необходимый звуковой сигнал и уровень громкости. На предприятии-изготовителе производится запись.
Характеристики |
Значения |
Количество тональных сигналов |
16 |
Потребляемая мощность в режиме трансляции звуковых сигналов, Вт, не более |
|
- РУПОР-В-12 (РУПОР-В-24) |
28 (в зависимости от положения регулятора громкости) |
- РУПОР-В-220 |
22 |
Напряжение питания |
|
- модель РУПОР-В-12 (РУПОР-В-24) |
от 11,5 до 56 В постоянного тока |
- модель РУПОР -В-220 |
от 187 до 243 переменного тока частотой 50 Гц |
Маркировка взрывозащиты |
1ЕхdIIBТ6 Х |
Температура эксплуатации |
-40...+55°С |
Степень защиты оболочки |
IP54 |
Материал корпуса Оповещателя |
алюминиевый сплав с антикоррозинным покрытием |
Габаритные размеры, мм, не более |
340 х 205 х 205 |
Масса, кг, не более |
4,5 |
Примечание 1 — Потребляемая мощность оповещателя В-12 зависит от громкости и тона звукового сигнала.
Примечание 2 — в модели В-220 не регулируется громкость
В комплекте поставляются 2 кабельных вывода различных исполнений:
- для присоединения бронированного кабеля (Б),
- для открытой прокладки присоединяемого кабеля (К).
В комплект каждого кабельного ввода входят заглушки и резиновые уплотнения для диаметра кабеля по поясной изоляции 8 — 10 мм. и 10 — 12 мм.
Стандартная комплектация:
- Оповещатель модели РУПОР-В - 1 шт. Два кабельных ввода для открытой прокладки кабеля или прокладки бронированного кабеля диаметром от 8 до 12 мм по поясной изоляции.
- Этикетка - 1 экз.
- Руководство по эксплуатации - 1 экз.
- Ключ - 1 шт.
Обозначение при заказе:
1 — тип прибора (РУПОР-В);
2 — напряжение питания:
- 12 (11,5-56 В постоянного тока);
- 220 (187-243 переменного тока частотой 50Гц);
3 — типы кабельных вводов:
- К — для открытой прокладки кабеля диаметром 8-12 мм;
- Б — для прокладки бронированного кабеля диаметром 8-12 мм.
4 — обозначение технических условий.
Таблица 1 — Тоны звуковых сигналов РУПОР–В–12, РУПОР–В–220 (устанавливаются потребителем при монтаже)
№ | Описание тона | Установки переключателей 1…4 | Уровень звукового сигнала, дБ/1м, не менее (диапазон) |
1 | Чередование звуков с частотой 800 и 970 Гц, период 0,5 сек. | 0000 | 107-109 |
2 | Переменный тон с частотой 800-970 Гц, период 0,14 сек. (7Гц) | 0001 | 109 |
3 | Переменный тон с частотой 800-970 Гц, период 1,0 сек. | 0010 | 104-109 |
4 | Переменный тон с частотой 1200-1500 Гц, периодом 0,14 сек. | 0011 | 116 |
5 | Переменный тон с частотой 1250-700 Гц, период 1,0 сек. | 0100 | 108-115 |
6 | Непрерывный тон частотой 970 Гц | 0101 | 110 |
7 | Прерывистый тон с частотой 970 Гц период 1,0 сек. | 0110 | 110 |
8 | Чередование звуков с частотой 760 и 690 Гц, длительность 0,1 и 0,4 сек. соответсвенно | 0111 | 106-108 |
9 | Непрерывный тон с частотой 760 Гц | 1000 | 110 |
10 | Чередование звуков с частотой 760 и 690 Гц, период 1,0 сек | 1001 | 106-111 |
11 | Переменный тон с частотой 800-970 Гц, период 0,02 сек (50 ГЦ) | 1010 | 110 |
12 | Медленно меняющийся переменный тон (сирена) 700-1500 Гц и обратно | 1011 | 102-110 |
13 | Прерывистый звук с частотой 760 Гц период 0,3 сек | 1100 | 108-110 |
14 | 3 звуковых импульса частотой 970 Гц, периодом 1,0 сек, затем пауза 1,5 сек. | 1101 | 112 |
15 | Быстро меняющийся переменный тон (сирена) 700-1500 Гц и обратно | 1110 | 112 |
16 | Запасной тон (по требованию заказчика) | 1111 | - |
Рис. 1 Положение при эксплуатации РУПОР–В–12, РУПОР–В–220
а) б)
Рис. 2 Схемы подключения: питание от сети 220В, 50Гц (РУПОР-В-220) — а, питание постоянным напряжением (РУПОР-В-12) — б
ВА — звуковой излучатель;
1 — электрическая схема на печатных платах;
ХТ — клеммная колодка;
d — взрывонепроницаемая оболочка SA1:SA4 — переключатели для выбора номера звукового сигнала
