ЧСР часовая станция с резервированием

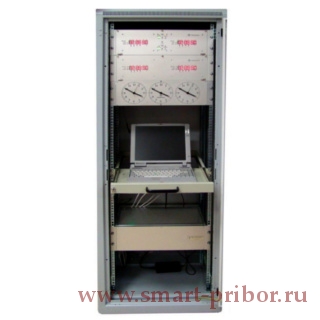

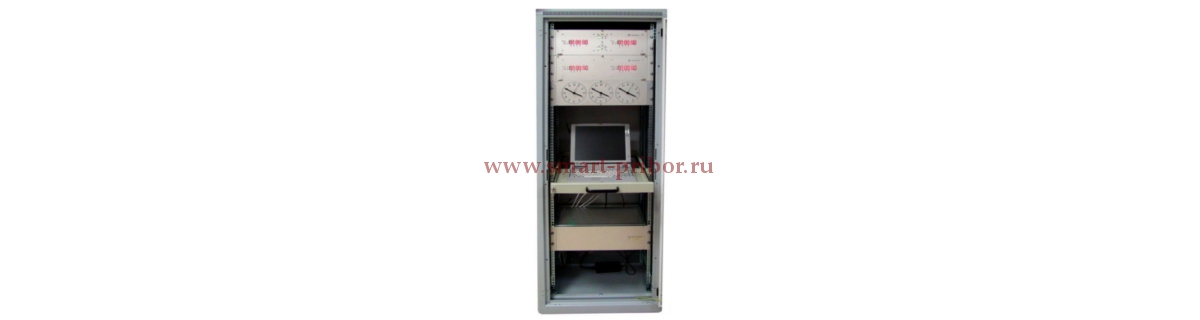

Часовая станция с резервированием ЧСР представляет собой систему, состоящую из одного или более блоков, имеющих форм-фактор 19” высотой 3U. Блоки могут быть объединены в стандартной 19” стойке, размер которой определяется их количеством.

В состав часовой станции должен входить хотя бы один «Системный блок часовой станции» СБЧС, который служит для синхронизации всех остальных блоков, мониторинга линий синхронизации и управления, а также связи с персональным компьютером (при его использовании в составе системы).



Часовая станция с резервированием ЧСР представляет собой систему, состоящую из одного или более блоков, имеющих форм-фактор 19” высотой 3U. Блоки могут быть объединены в стандартной 19” стойке, размер которой определяется их количеством.

В состав часовой станции должен входить хотя бы один «Системный блок часовой станции» СБЧС, который служит для синхронизации всех остальных блоков, мониторинга линий синхронизации и управления, а также связи с персональным компьютером (при его использовании в составе системы).



В состав часовой станции могут входить «Блоки управления вторичными часами» БУВЧ, служащие для формирования импульсов чередующейся полярности с минутным или секундным отсчётом для управления часами типа СВ, а также БУВЧ используемые для формирования информационного сигнала управления самоустанавливающимися часами типа СВС и цифровыми часами типа ЦПВ.

При необходимости, часовая станция комплектуется «Блоками резервного питания» БРП, состоящими из аккумуляторных батарей с номинальным напряжением 12В и общей ёмкостью, рассчитываемой в соответствии с типом и количеством управляемых вторичных часовых механизмов, а также исходя из времени автономной работы часовой станции при пропадании основного (сетевого) питания. Резервные аккумуляторные батареи также размещаются в блоках, имеющих форм-фактор 19” высотой 3U.

Таким образом, часовая станция конфигурируется по индивидуальным требованиям заказчика, исходя из особенностей «Системы единого времени» СЕВ, в состав которой она входит. В минимальной конфигурации ЧСР состоит из одного системного блока СБЧС.

В состав СБЧС входят:

  • два модуля первичных часов с резервными аккумуляторными батареями 3,6В
  • модуль переключения и синхронизации с интерфейсом RS485

СБЧС обеспечивает:

  • бесперебойную выдачу сигналов синхронизации и управления всем потребителям
  • контроль наличия и анализ внешних сигналов синхронизации
  • автоматическую коррекцию времени системы
  • контроль выходных линий управления и анализ сигналов управления
  • автоматическое и ручное переключение каналов синхронизации и управления.

Модули первичных часов СБЧС обеспечивают отсчёт и отображение системных времени и даты, автоматический переход на летнее время, коррекцию системного времени с учётом сигналов синхронизации и формирование сигналов управления для синхронизации внешних устройств. Модули первичных часов имеют в своём составе аккумуляторные батареи с номинальным напряжением 3,6В для сохранения пассивного запаса хода (без индикации и с остановленными линиями управления) в течение 30 суток.

СБЧС может быть дополнительно укомплектован четырьмя внутренними аккумуляторными батареями с номинальным напряжением 12В и ёмкостью 1,2Ач для сохранения активного запаса хода до 10 часов (в зависимости от нагрузки, подключенной к выходам управления).

Основные технические характеристики модулей часовой станции с резервированием ЧСР:

Напряжение питания модулей при сетевом источнике

220В ± 10 %, 50Гц

Напряжение при питании от внешних аккумуляторов

2 х 12В

Потребляемая мощность модуля с учётом нагрузки, не более

35 Вт

Диапазон рабочих температур

0…+70°C

Среднесуточная точность хода без синхронизации при наличии сетевого питания, не хуже

1 с/сутки, при 25°C

Пассивный запас хода (без индикации и управления), не менее

30 суток

Амплитуда напряжения на выходе управления модуля, при наличии сетевого питания и токе нагрузки до 1А

27 В ± 10 %

Внешние аккумуляторные батареи (номинальный ток заряда)

2 x 12 В на модуль (0.25 А)

Максимально допустимое напряжение на входах синхронизации DCF модулей первичных часов СБЧС

5 В

Максимально допустимое напряжение на входах синхронизации DCF модулей управления вторичными часами БУВЧ и входе синхронизации DCF модуля переключения СБЧС

30 В

Максимальный входной ток на входах синхронизации DCF модулей управления вторичными часами БУВЧ и входе синхронизации DCF модуля переключения СБЧС

40 мА

Максимальный ток нагрузки выхода синхронизации DCF

70 мА

Максимальное коммутируемое напряжение выхода синхронизации DCF

30 В

Остаточное выходное напряжение выхода синхронизации DCF при токе нагрузки 10мА, не более

8,5 В

Диапазон часовых поясов по отношению к входному сигналу синхронизации DCF

0…+12 ч

Дискретность установки часовых поясов

1 ч

Максимальный ток нагрузки основного выхода программируемого реле модулей

3 А

Минимальный ток нагрузки (ток удержания) основного выхода программируемого реле модулей

50 мА

Максимальное коммутируемое переменное напряжение основного выхода программируемого реле модулей

250 В

Ток утечки в разомкнутом состоянии основного выхода программируемого реле модулей

<7 мА, при 240 В

Падение напряжения на замкнутых контактах основного выхода программируемого реле модулей

1.5 В, при 1 А

Максимальный ток нагрузки дополнительного выхода программируемого реле модулей (опция)

80 мА

Максимальное коммутируемое постоянное напряжение дополнительного выхода программируемого реле модулей (опция)

400 В

Максимальное коммутируемое переменное напряжение дополнительного выхода программируемого реле модулей (опция)

250 В

Количество программ реле модулей

63

Максимальная длительность коммутации, устанавливаемая с помощью одной программы реле модулей

60 сек

Дискретность установки времени включения реле модулей

1 мин

Дискретность установки длительности выключения реле модулей

1 сек

Максимальный ток нагрузки выхода аварийного реле модуля переключения и синхронизации

5 А

Максимальное коммутируемое переменное напряжение выхода аварийного реле модуля переключения и синхронизации

250 В

Максимальное коммутируемое постоянное напряжение

30 В

Характеристики интерфейса RS485 модуля переключения СБЧС:

Тип связи

Двунаправленный

Адресация

16 подсистем по 80 устройств

Скорость передачи данных

4800 бод

Длина поля данных

8 бит

Количество стоповых битов

2 или 1

Контроль чётности

нет или 1 бит чётности

Максимальное напряжение между входами A и B

12 В

Максимальное напряжение между входами A, B и общим входом

6 В

Максимальное количество приёмников, подключаемых к выходу

31 шт.

Максимальная дальность линии синхронизации (зависит от типа кабеля и количества приёмников на линии)

1200 м
