СВН-2-01 счетчик времени наработки

Предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087.

  • Напряжение питания: 12В постоянного тока
  • Потребляемая мощность: 0,2Вт
  • Степень защиты: IP65



Предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087.

  • Напряжение питания: 12В постоянного тока
  • Потребляемая мощность: 0,2Вт
  • Степень защиты: IP65



Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

Содержание драгоценных материалов: золото - 0,105 г; серебро - 0,083 г

Содержание цветных металлов в счетчике: латунь Л63 - 1,363 г; латунь ЛС59-1 0,53 г

Счетчик виброустойчив и вибропрочен на частотах от 5-ти до 100Гц при ускорении до 50 м/с2

Счетчик прочен к ударным нагрузкам с ускорением до 150 м/с2 при количестве ударов 10000



Характеристики

Значения

Счетчик СВН-2-01 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования

15±1 с

- спадающих по экспоненте с постоянной времени 1 мс, при внутреннем сопротивлении источника импульсов 2 Ом

 160±2 В

- спадающих по экспоненте не более 14 В в течение 0,4 с при внутреннем сопротивлении источника импульсов 1 Ом

 90±2 В;

- спадающих по экспоненте с постоянной времени 1 мс при внутреннем сопротивлении источника импульсов 5 Ом

 (-150±2) В.

Допустимое значение погрешности счетчика времени:



- в нормальных климатических условиях

 ±0,2%

- при воздействии механических и климатических факторов

 ±0,5%

Счетчики СВН-2-01 монтируются на приборных щитах толщиной

не более 10 мм.

Емкость отсчетного устройства

 99999,9 ч.

Средний ресурс счетчика

10 000 ч.

Средний срок службы

 10 лет.

Система питания СВН-2-01

 двухпроводная.

Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы в нормальных климатических условиях -

39 000 ч.

Масса счетчика

не более 120 г.

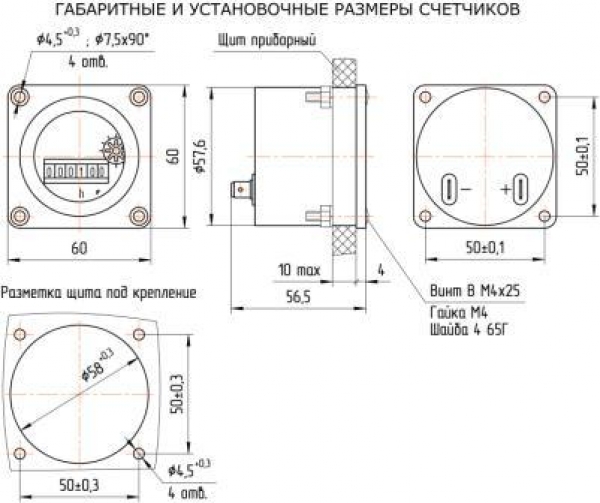

Габаритные размеры

не более 60×60×56 мм.

Температура окружающей среды

 от -60° С до +55° С.

Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса

 от 95% до 98%.





gabaritnye-razmery





Стандартная комплектация:

  1. Счетчик СВН-2-01 - 1шт
  2. Винт В.М4-6gx25-22.58.046 или Винт В2.М4-6gx25-22.58.046 ГОСТ 17474 - 4шт
  3. Гайка М4.6H.6.046 ГОСТ 5927-70 - 4шт
  4. Шайба 4.65 Г.019 ГОСТ 6402-70 - 4шт
  5. Штекер наружный тип 4 №45 7373 8006
  6. ОСТ 37.003.032-88 - 2шт
  7. Паспорт - 1экз
  8. Коробка - 1шт
