СВНЭ-2 "МЕНДЕЛЕЕВЕЦ" счетчик времени наработки
Предназначен для учета времени наработки оборудования (станций катодной защиты, машин, приборов и т.д.).
Может встраиваться в новое оборудование, а также использоваться при ремонте для замены вышедших из строя электромеханических и других счетчиков времени наработки.
Конструктивно счетчик времени наработки СВНЭ-2 выполнен в пластиковом корпусе, предназначенном для установки на DIN-рейку шириной 35 мм по ГОСТ Р МЭК 60715 или на монтажную панель.
На лицевой панели счетчика расположены:
- дисплей;
- кнопки управления «К1» и «К2»;
- разъем USB для подключения к компьютеру.

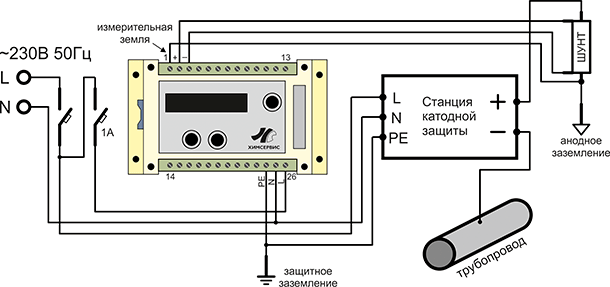

Сверху и снизу расположены клеммники для подключения питания и шунта.
Основой счетчика является кварцевый резонатор стабилизированных электрических колебаний. Сигнал с резонатора поступает на микроконтроллер, который осуществляет учет времени и вывод информации на светодиодный (LED) дисплей в виде десятичного числа с одним разрядом после запятой. Время наработки сохраняется во встроенной сегнетоэлектрической оперативной памяти.
Преимущества:
- учет времени наработки по двум каналам: по напряжению питающей сети и по выходному току станции катодной защиты;
- возможность подключения внешнего счетчика наработки по току;
- сохранение в энергонезависимой памяти значения счета, событий включения и выключения;
- защита от перенапряжения и импульсных помех;
- гальваническая развязка измерительной цепи;
- питание от USB для снятия показаний при отключенном питании
|
Характеристики |
Значения |
|---|---|
|
Допустимая погрешность учета времени, %, не более |
|
|
Диапазон учета времени, час |
0 ÷ 99 999,9 |
|
Дискретность, час |
0,1 |
|
Уставки порога включения счета по току, мВ |
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7* |
|
Ток потребления от батарейки, мкА, не более |
4,5 |
|
Напряжение пробоя изоляции гальванической развязки измерительной цепи, В, не менее |
1000 |
|
Продолжительность непрерывной работы |
не ограничена |
|
Степень защиты, обеспечиваемая оболочкой |
IP34 |
|
Рабочая температура, °С |
от -40 до +40 |
|
Относительная влажность воздуха, при температуре плюс 25 °С, %, не более |
95 |
|
Средний срок службы, лет, не менее |
10 |
|
Габаритные размеры (ДxШxВ), мм, не более |
160х100х50 |
|
Масса, г, не более |
400 |
| Примечание: *Для шунта 75 мВ/150 А – 200 мА; 400 мА; 600 мА; 800 мА; 1000 мА; 1200 мА; 1400 мА | |
Стандартная комплектация:
- Счетчик времени наработки СВНЭ-2 - 1
Батарейка CR2032 - 1
Кабель USB (A) по заказу
Руководство по эксплуатации - 1
Упаковка - 1
