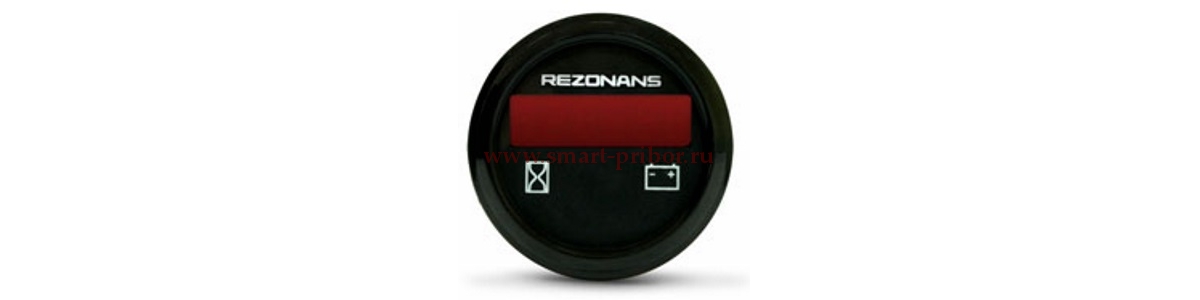

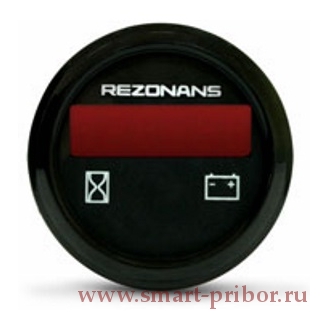

УК34.2 счетчик моточасов-вольтметр
Предназначен для измерения и отображения в цифровом виде времени наработки двигателя и напряжения бортовой сети автотракторной и строительно-дорожной техники, а также для измерения времени наработки промышленных электроустановок для своевременного проведения их технического обслуживания.
- Номинальное напряжение питания: 12 и 24В
- Потребляемый ток, не более: 150 мА
- Степень защиты: IP54
- Диапазон рабочих температур: от минус 40 до +55 оС
Технические характеристики
Указатель работает в составе электрооборудования строительно-дорожной техники с номинальным напряжением бортовой сети как 12В так и 24В, а также в качестве счетчика времени наработки в составе промышленных электроустановок с питанием постоянным напряжением от 9 до 36В. Требуемый режим работы определяется схемой включения указателя.
Может работать в режиме счетчика моточасов/вольтметра, при котором на индикаторе постоянно отображается напряжение бортовой сети, а подсчет времени наработки производится только при работе двигателя, и в режиме счетчика наработки, при котором подсчет и отображение времени наработки производятся постоянно при наличии напряжения питания.
В режиме счетчика моточасов/вольтметра указатель также контролирует напряжение бортовой сети (напряжение на аккумуляторной батарее) и сигнализирует миганием символа при его выходе за допустимые пределы.
Характеристики |
Значения |
Диапазон рабочих/измеряемых напряжений, В |
от 9 до 36 |
Диапазон отображения времени наработки, моточасов |
от 0 до 9999 |
Дискретность показаний: |
|
измеряемого напряжения, В |
0,1 |
времени наработки, моточасов |
1 |
Дискретность отсчета времени наработки, сек. |
1 |
Погрешность измерения напряжения, В, не более |
|
в диапазоне температур от 0 до +55°С |
0,1 |
в диапазоне температур от минус 40 до +55°С |
0,3 |
Погрешность отсчета времени наработки, %, не более |
|
в диапазоне температур от 0 до +55°С |
1 |
в диапазоне температур от минус 40 до +55°С |
3 |
Граничные значения напряжений, при которых включается (отключается) мигание сигнализирующего символа, В |
|
повышенное значение для 12В |
15,6 (15,0) |
пониженное значение для 12В |
10,7 (11,4) |
повышенное значение для 24В |
31,2 (30,0) |
пониженное значение для 24В |
21,5 (22,8) |
Допустимое напряжение на входе «Д», В |
до +Uпит |
Порог напряжения включения отсчета времени наработки (среднее значение) по входу «Д», В, не более |
1 |
Входное сопротивление входа «Д», кОм |
10 |
Высота цифр индикатора, мм |
9,2 |
Допустимые вибрационные нагрузки, не более |
|
максимальное ускорение, м/с2 |
50 |
в диапазоне частот, Гц |
от 50 до 200 |
Габаритные размеры, мм, не более |
65 × 43 |
Масса, г, не более |
130 |
