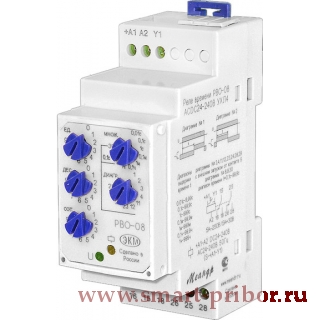

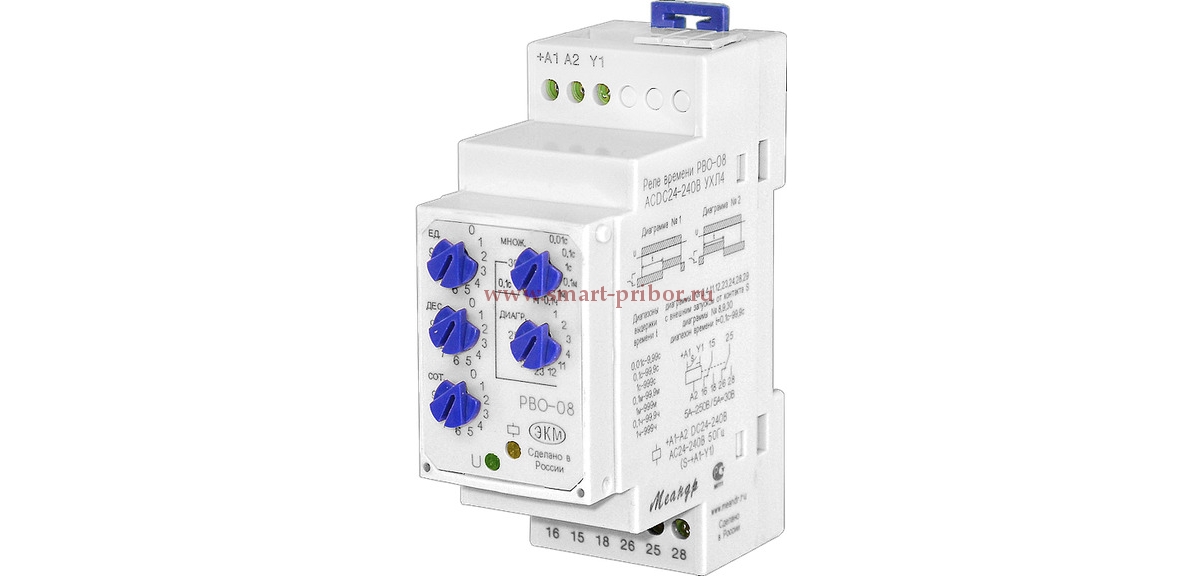

РВО-08 реле времени ACDC24-240B

Предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.

  • Выдержки времени: 0,01-9,99с, 0,1-99,9с, 1-999с, 0,1-99,9мин, 1-999мин, 0,1-99,9ч, 1-999ч
  • Напряжение питания: 24В...240В переменного тока
  • Степень защиты по корпусу: IP40
  • Степень защиты по клеммам: IP20
  • Монтаж: на DIN рейку или на плоскость
  • Диапазон рабочих температур: от -40 до +55°С (УХЛ2), от -1 до +55°С (ТМ)

Предназначено для коммутации электрических цепей с предварительно установленной выдержкой времени и алгоритмом работы.

  • Выдержки времени: 0,01-9,99с, 0,1-99,9с, 1-999с, 0,1-99,9мин, 1-999мин, 0,1-99,9ч, 1-999ч
  • Напряжение питания: 24В...240В переменного тока
  • Степень защиты по корпусу: IP40
  • Степень защиты по клеммам: IP20
  • Монтаж: на DIN рейку или на плоскость
  • Диапазон рабочих температур: от -40 до +55°С (УХЛ2), от -1 до +55°С (ТМ)
  • Технические характеристики

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1 - 2000, ГОСТ Р 51317.4.4 - 99, ГОСТ Р 51317.4.5 - 99. конденсация влаги на поверхности изделия не допускается.

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей.



Характеристики

Значения

Время готовности, не более, с

0,15

Время повторной готовности, не более, с

0,1

Погрешность отсчета выдержки времени, не более, %

5

Время воздействия управляющего сигнала, не менее, с

0,05

Диаграммы работы

1,2,3,4,11,12,23,24,28,29

Дополнительные диаграммы (диапазон 0,1с-99,9с)

8,9,30

Максимальный коммутируемый ток (активная нагрузка) АС250В, 50 Гц (АС1)/DC30В (DC1), А

5/5

Максимальная коммутируемая мощность (AC1), ВА

1250

Максимальное напряжение питания между цепями и контактами реле, B

АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее, циклов

10х106

Электрическая износостойкость, не менее, циклов

100000

Количество и тип контактов

2 переключающие группы

Температура хранения, °С

-40...+70

Относительная влажность воздуха, %

до 80 (при 25°С)

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размеры, мм

35х90х63

Масса, кг

0,1
