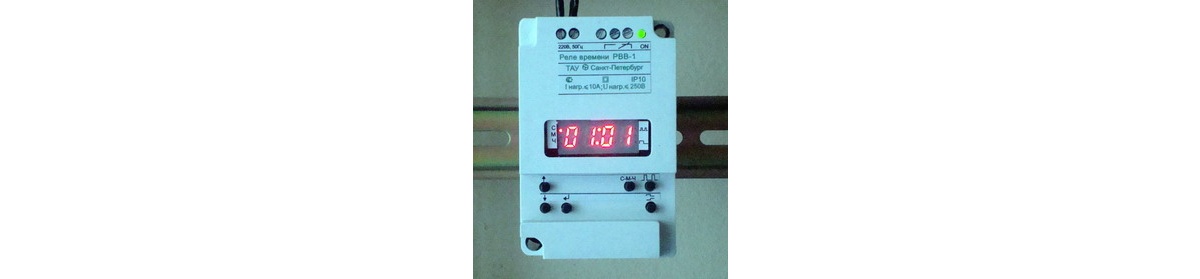

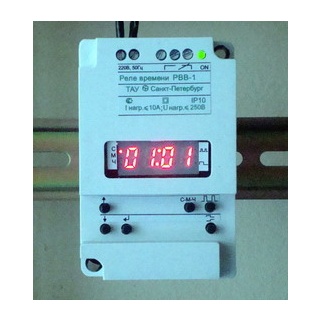

РВВ реле времени универсальное

Предназначены для коммутации (включения либо отключения) электрической цепи на заданное время.

Реле могут использоваться для управления вентиляцией, поливом, освещением, холодильным, нагревательным, испытательным и другим технологическим оборудованием

Имеются исполнения, в которых управление работой реле: пуск, пауза и сброс могут осуществляться как нажатием кнопок на реле, так и замыканием внешних контактов, а также возможны блокировка срабатывания выходных контактов и выдача звукового сигнала по окончании выдержки времени
Реле надежны, не требуют специального обслуживания, обладают высокой помехозащищенностью и могут заменить большинство реле времени серий ВЛ, ВС, РВО, РВЦ, РВП, "ВЕХА", КТ и т.д.



Предназначены для коммутации (включения либо отключения) электрической цепи на заданное время.

Реле могут использоваться для управления вентиляцией, поливом, освещением, холодильным, нагревательным, испытательным и другим технологическим оборудованием

Имеются исполнения, в которых управление работой реле: пуск, пауза и сброс могут осуществляться как нажатием кнопок на реле, так и замыканием внешних контактов, а также возможны блокировка срабатывания выходных контактов и выдача звукового сигнала по окончании выдержки времени
Реле надежны, не требуют специального обслуживания, обладают высокой помехозащищенностью и могут заменить большинство реле времени серий ВЛ, ВС, РВО, РВЦ, РВП, "ВЕХА", КТ и т.д.



Реле могут использоваться как:

  1. реле выдержки времени,
  2. реле задержки времени включения,
  3. циклические реле времени.

Выдержки времени и режим работы реле устанавливаются с помощью органов управления , расположенных на лицевой поверхности, записываются в энергонезависимую память и сохраняются неограниченно долго при отсутствии сетевого напряжения .
Реле имеют кнопки для оперативного управления:  Пуска, паузы и сброса.

П УСК реле Может производиться либо ПРИ подаче питания, либо по нажатию кнопки, либо при кратковременном замыкании соответствующих внешних контактов.

Характеристики

Значения

Относительная погрешность отсчета временного интервала

1,5х10-5.

Выход - переключающие "сухие" контакты с нагрузочной способностью

 до 10 А (220 В, 50 Гц) на активную нагрузку.

Питание - сеть переменного тока

220 В, 50 Гц, возможны исполнения на другие напряжения питания.

Реле может работать в 3-х временных диапазонах:

"С" (секунды - сотые доли секунд), от 00,01 до 99,99 с, дискретность 0,01 с,

"М" (минуты - секунды), от 00 мин 01 с до 99 мин 59 с, дискретность 1 с,

"Ч" (часы - минуты), от 00 час 01 мин до 99 час 59 мин, дискретность 1 мин.

В каждом диапазоне вводятся свои временные уставки.

Индикация времени счета

 4-цифровая хразрядная.

Реле работает в режиме

 обратного счета времени.

Реле имеет индикацию состояния выходных контактов и режима работы.

Масса - не более

 0,2 кг.

Диапазон рабочих температур

 -10 ... + 40 ° С.

Срок гарантии

 25 месяцев.

габариты корпуса

 59х90х78 мм,

 Крепление

 на стене либо на DIN-рейке.

Реле времени РВВ-1xy ,

где





ИКС:

- В - если имеется возможность исполнения команд "пуск", "пауза" и "сброс" как нажатием кнопок на реле, так и замыканием внешних контактов, а также возможны блокировка срабатывания выходных контактов при замыкании внешних контактов "OFF" и выдача звукового сигнала по окончании выдержки времени.





- Не заполняется - если нет возможности управления внешними контактами и нет выдачи звукового сигнала.



Y:

- Не заполняется - если пуск реле начинается сразу после подачи питания.




- К - если пуск реле начинается только после нажатия кнопки, либо после замыкания соответствующих контактов.



Примеры:

РВВ-1 - нет возможности управления внешними контактами и нет выдачи звукового сигнала, пуск реле начинается после подачи питания.





РВВ-1ВК - есть возможность управления внешними контактами и выдача звукового сигнала, пуск реле начинается только по нажатию кнопки или при замыкании соответствующих внешних контактов.
