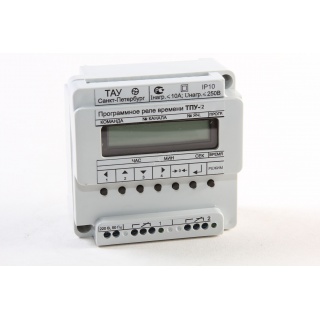

ТПУ реле времени программируемое

Предназначены для включения и выключения по вводимой пользователем программе различных электротехнических устройств.

Исполнение программы начинается при подаче питания на реле либо по нажатию кнопки и не привязано к реальному времени.

Реле надежны, не требуют специального обслуживания, обладают высокой помехозащищенностью и могут заменить большинство реле времени серий ВЛ, ВС, РВО, РВЦ, УТ, 2РВМ, ATS, DTS, КТ и т.д.

Предназначены для включения и выключения по вводимой пользователем программе различных электротехнических устройств.

Исполнение программы начинается при подаче питания на реле либо по нажатию кнопки и не привязано к реальному времени.

Реле надежны, не требуют специального обслуживания, обладают высокой помехозащищенностью и могут заменить большинство реле времени серий ВЛ, ВС, РВО, РВЦ, УТ, 2РВМ, ATS, DTS, КТ и т.д.

Реле выпускаются в нескольких модификациях, которые отличаются числом выходных каналов (1 или 2), видом запуска программы и наличием либо отсутствием аккумулятора.

Программа работы реле записывается с помощью органов управления, расположенных на лицевой поверхности.

Реле могут работать как в режиме однократной отработки введенной программы, так и в циклическом режиме. Возможна работа в режиме секундомера.

Программа записывается в энергонезависимую память и сохраняется неограниченно долго даже при отсутствии сетевого напряжения.

Характеристики

Значения

Точность хода реле

  (1,5х10-5хТ + 0,2) с, где Т - длительность интервала времени.

Нагрузочная способность выходных контактов

 до 10 А (220 В, 50 Гц) на активную нагрузку.

Питание

сеть переменного тока 220 В, 50 Гц. Реле устойчиво работают в диапазоне напряжений сети 160 ... 260 В, возможны исполнения на другие напряжения питания.

Длительность записываемой программы (длительность цикла в циклическом режиме)

 от 1 с до 999 час 59 мин 59 с.

Число ячеек памяти -

500.

Реле имеет кнопки для пуска и останова программы, а также сброса времени.

При наличии встроенного аккумулятора время работы от него без подзаряда

1 месяц.

габариты корпуса

92х90х56 мм.

Масса

не более 0,25 кг.

Диапазон рабочих температур

 +1 ... + 40 ° С.

Крепление

на стене либо на DIN-рейке.

срок гарантии

25 месяцев.

ПРИМЕРЫ:

1КА-ТПУ - одноканальное реле, запуск программы начинается только после нажатия кнопки "¶", имеется аккумулятор,

2-ТПУ - двухканальное реле, запуск программы начинается сразу после подачи питания либо после нажатия кнопки "¶" , аккумулятора нет

Реле времени Программируемое : ТПУ-ХYZ,

где



Х:

- 1 - если имеется 1 выходной канал,

- 2 - если имеется 2 выходных канала.

Y:

- Не заполняется - если запуск программы начинается сразу после подачи питания либо после нажатия кнопки или замыкания контактов "¶"

- К - если запуск программы начинается только после нажатия кнопки или замыкания контактов "¶".

Z:

- А - при наличии аккумулятора (для варианта с запуском программы только после нажатия кнопки "¶".
