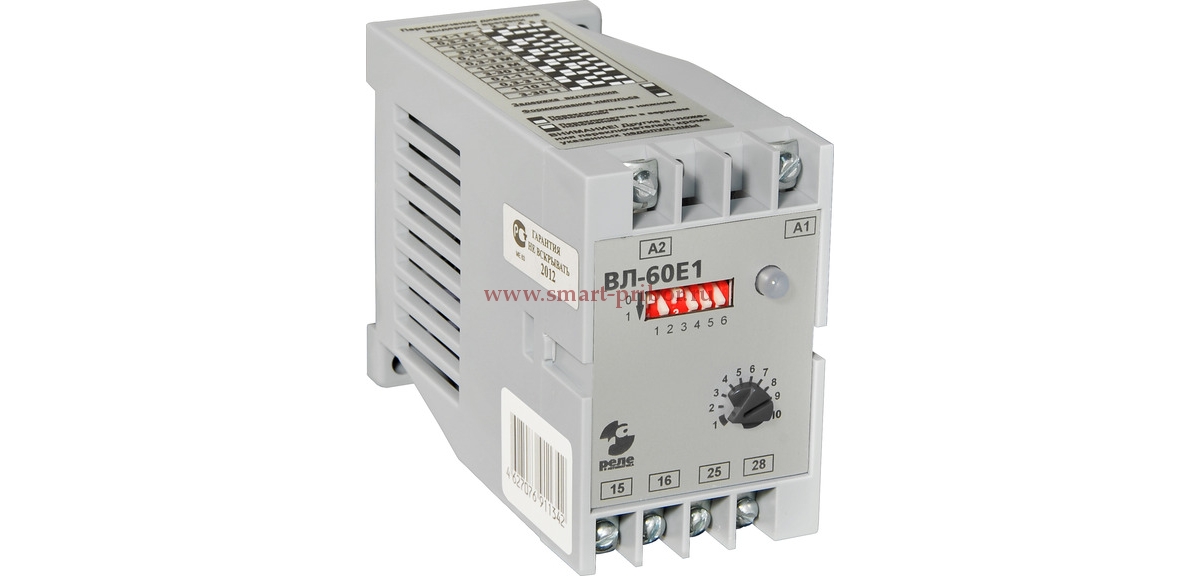

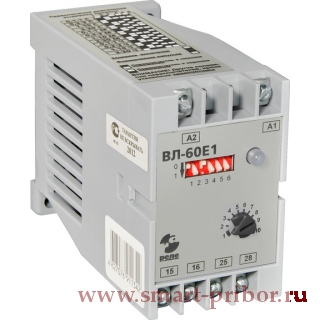

ВЛ-60Е1 реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Область применения: помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: от 0.1 до 1, от 0.3 до 3, от 1 до 10, от 3 до 30 (с, мин, ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяются в схемах автоматики как комплектующие изделия.

Область применения: помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: от 0.1 до 1, от 0.3 до 3, от 1 до 10, от 3 до 30 (с, мин, ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку или на плоскость
  • Диапазон рабочих температур: от -20 до +45°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

Реле времени размещено в пластмассовом корпусе. В верхней части размещены контактные зажимы для подключения напряжения питания и выходных цепей.



Характеристики

Значения

Погрешность установки, %

5

Средняя основная погрешность , %

2

Погрешность от изменения температуры на 1°С, %

0.5

Допустимые отклонения напряжения питания, %

 -15…+10

Время повторной готовности, с, не более

 0.2

Время возврата, с, не более

 0.1

Потребляемая мощность, Вт, не более

 1.1

Масса, кг

0.15

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

8А, 30В = (не менее 9х104)

8А, 220В = (не менее 9х104)

Допустимые режимы коммутации

103 замыканий до 30А на время до 0.1с с размыканием до 8А, 245В ~ или 30В = до 0.1Гц
