ВЛ-64Н1 реле времени

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: от 0.1 до 1(с, мин, ч), от 0.3 до 3(с, мин, ч), от 1 до 10(с, мин, ч), от 3 до 30(с, мин, ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

Предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: от 0.1 до 1(с, мин, ч), от 0.3 до 3(с, мин, ч), от 1 до 10(с, мин, ч), от 3 до 30(с, мин, ч)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от -20 до +45°С

Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

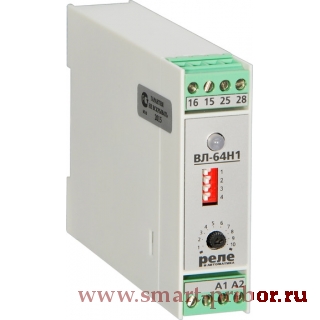

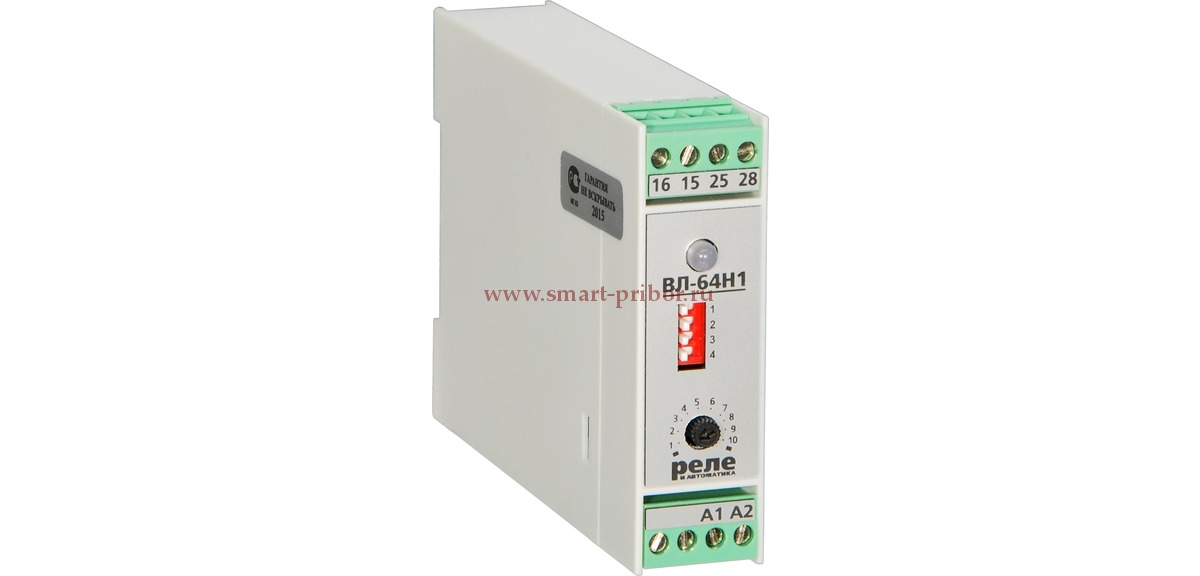

Реле размещено в пластмассовом корпусе EG22. На лицевой панели находятся потенциометр регулировки уставок времени срабатывания реле, переключатель выбора временных диапазонов и двухцветный индикатор (светодиод).

Диапазоны временных интервалов определяются положениями DIP-переключателей, расположенных на лицевой панели.



Характеристики

Значения

Допустимые отклонения напряжения питания, %

 -15…+10

Номинальные режимы коммутации на одну контактную группу, (количество циклов срабатывания, не менее), при cosj ≥ 0,5

0.1А, 12В = (не менее 5x105)

5А, 30В = (не менее 9x104)

5А, 220В = (не менее 9x104)

Допустимые режимы коммутации

103 замыканий до 10А на время до 0.1с, с размыканием до 5А, 245В ~ или 30 В = до 0.1Гц

Средняя основная погрешность установки

15%

Разброс выдержек времени

2%

Погрешность от изменения температуры на 1°С

0.5%

Механическая износостойкость

1x106 циклов ВО

Электрическая износостойкость

5х105 циклов ВО

Время возврата/повторной готовности, с

0.3/0.5

Диапазон температур хранения

-40…+80°С

Потребляемая мощность, Вт, не более

4.5

Вес реле, кг

0.2

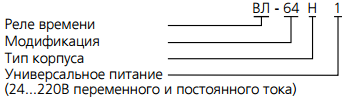

2017-03-31_10-51-40
