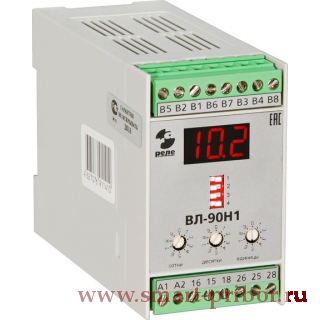

ВЛ-90Н1 реле времени

Предназначено для коммутации электрических цепей и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…99.9, 1…999 (с, мин)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от +1 до +40°С

Предназначено для коммутации электрических цепей и применяется в схемах автоматики как комплектующее изделие.

Область применения: закрытые производственные помещения с искусственно регулируемыми климатическими условиями.

  • Выдержки времени: 0.1…99.9, 1…999 (с, мин)
  • Напряжение питания, постоянный и переменный ток: 24…220 В
  • Степень защиты реле: IP40
  • Степень защиты выводных зажимов: IP20
  • Монтаж: на DIN-рейку
  • Диапазон рабочих температур: от +1 до +40°С

Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и длительностью не более 10мкс.

ВЛ-90Н1 является универсальным устройством и может работать как многофункциональное реле времени или как счетчик внешних событий с обратным отсчетом. Устройство имеет цифровую индикацию оставшегося времени или числа импульсов, оставшихся до изменения состояния исполнительного реле. По желанию заказчика реле может быть перепрограммировано для индикации времени от момента запуска или количества подсчитанных импульсов.



Характеристики

Значения

Допустимые отклонения напряжения питания, %

-15…+10

Время повторной готовности, с, не более

0.2

Время возврата реле, с, не более

0.2

Погрешность от измениения температуры, на 1°С, %

0.1

Потребляемая мощность, не более, В∙А

10

Количество и тип выходных контактов

2 переключающих

Основная погрешность, %, не более

0.02

Частота следования счетных импульсов, Гц, не более

20

Масса, кг

0.35

Номинальные режимы коммутации на одну контактную группу (количество циклов срабатывания, не менее)

0.1А, 12В = (не менее 5х105)

5А, 30В = (не менее 1х105)

5А, 220В = (не менее 1х105)

Допустимые режимы коммутации

103 замыканий до 30А на время до 0.1с с размыканием до 5А, 245В ~ или 30В = 0.1Гц
